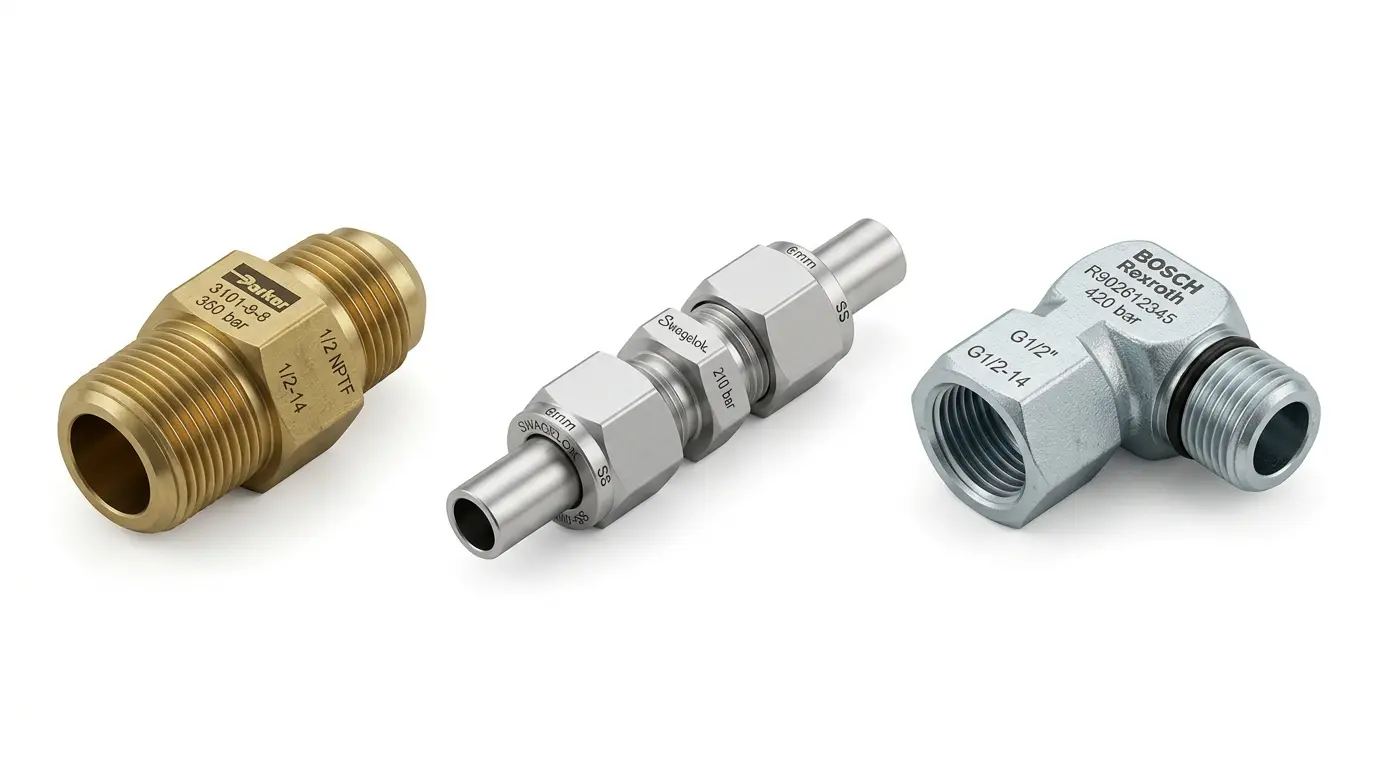

Khớp nối thủy lực kết nối ống, xi lanh, bơm và van trong hệ thống truyền động, gồm đầu nối ren (JIC, BSP, ORFS, NPT) và khớp nối nhanh (quick coupling) tháo lắp không cần dụng cụ. Đủ cỡ ren và kiểu đầu nối để thay thế theo mẫu cũ hoặc theo bản vẽ.

Báo giá ngay chỉ cần để lại số điện thoại!

Thông Tin Sản Phẩm

Mô tả

Khớp nối thủy lực là điểm kết nối giữa ống, xi lanh, bơm và van trong hệ thống truyền động dầu áp lực, chịu trách nhiệm giữ kín tuyệt đối ở áp suất cao — sai ren hoặc sai loại đầu nối là nguyên nhân rò rỉ dầu phổ biến nhất tại hiện trường. BAMBUMRO cung cấp khớp nối thủy lực ren JIC 37 độ, BSP, ORFS, NPT và khớp nối nhanh (quick coupling) theo tiêu chuẩn ISO 7241, phù hợp thay thế theo mẫu cũ hoặc theo bản vẽ kỹ thuật. Hàng có sẵn nhiều cỡ ren tại kho TP.HCM, giao nhanh cho các khu công nghiệp phía Nam.

Khớp nối thủy lực là gì? Cấu tạo và nguyên lý làm việc

Khớp nối thủy lực gồm hai nhóm chính: đầu nối ren cố định (JIC 37°, BSP, ORFS, NPT) siết chặt bằng cờ lê để tạo kín tại vị trí lắp cố định, và khớp nối nhanh (quick coupling) cho phép tháo/lắp thường xuyên không cần dụng cụ, tự đóng van khi ngắt kết nối để tránh thất thoát dầu.

Góc côn ren (37° JIC hay 24° metric) quyết định độ kín — lắp nhầm góc côn dù cùng cỡ ren vẫn có thể rò rỉ dù đã siết chặt lực lớn. Khớp nối nhanh cần chọn đúng cấp áp suất và kiểu khóa (ball lock, cam lock) tương thích với đầu cắm hiện có, tránh nhầm lẫn giữa các dòng sản phẩm khác hãng.

Thông số kỹ thuật và quy cách cung cấp

Tiêu chuẩn	SAE J514 (JIC 37°); ISO 8434 (ren metric côn/thẳng); ISO 7241 (khớp nối nhanh)
Kiểu đầu nối	JIC 37°, BSP (ren thẳng/côn), ORFS (mặt phẳng O-ring), NPT
Khớp nối nhanh	Kiểu ball lock, cam lock, tự đóng van khi ngắt kết nối
Cỡ ren	Từ 1/4″ đến 2″ hoặc M12 đến M42 tùy tiêu chuẩn — tra catalogue nhà sản xuất
Áp suất làm việc	Tới 350-400 bar tùy kiểu đầu nối — tra catalogue nhà sản xuất
Vật liệu	Thép cacbon mạ kẽm, thép không gỉ (inox) theo yêu cầu môi trường
Thương hiệu phân phối	Parker, Swagelok, Bosch Rexroth — kèm các nguồn OEM tương đương theo đúng tiêu chuẩn và quy cách yêu cầu
Chứng từ	CO, CQ theo yêu cầu
Quy cách đóng gói	Túi/hộp theo cỡ lẻ hoặc thùng theo lô đặt hàng

Tiêu chuẩn tham chiếu

SAE J514 – Đầu nối ren JIC 37 độ cho ống thủy lực
ISO 8434-1 – Đầu nối ren côn/thẳng 24 độ cho hệ thống thủy lực
ISO 7241 – Khớp nối nhanh thủy lực, kích thước và tương thích lắp ghép
ISO 6149 – Đầu nối ren metric thẳng có O-ring (ORB)

Ứng dụng trong nhà máy FDI

Máy ép thủy lực & đúc nhựa: đầu nối JIC hoặc ORFS chịu rung động liên tục tại các mối nối bơm-van.
Xe nâng, cẩu trục & thiết bị di động: khớp nối nhanh cho các điểm cần tháo lắp thường xuyên khi bảo trì.
Máy công trình, thiết bị ngoài trời: đầu nối inox hoặc mạ kẽm dày chống ăn mòn trong môi trường ẩm, mưa nắng.
Dây chuyền ép phôi kim loại: đầu nối ORFS mặt phẳng O-ring giảm rủi ro rò rỉ ở áp suất cao, rung động mạnh.
Bảo trì & sửa chữa cơ điện nhà máy: thay thế khớp nối lẻ theo mẫu cũ khi khắc phục sự cố rò rỉ dầu.

Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

Xác định đúng góc côn ren trước khi đặt hàng. JIC 37° và metric 24° trông tương tự nhưng không tương thích. Lắp nhầm góc côn gây rò rỉ dầu dù đã siết đúng lực, phải tháo ra kiểm tra lại nhiều lần mất thời gian sửa chữa.
Không trộn lẫn khớp nối nhanh khác hãng, khác kiểu khóa. Ball lock và cam lock của các hãng khác nhau đôi khi không khớp dù nhìn bề ngoài giống nhau, gây rò rỉ hoặc bung kết nối đột ngột khi đang có áp suất.
Kiểm tra cấp áp suất của khớp nối nhanh trước khi lắp vào hệ cao áp. Một số khớp nối nhanh giá rẻ chỉ chịu áp suất trung bình. Lắp vào hệ thống trên 300 bar mà không kiểm tra thông số có thể gây bung khớp nối khi vận hành.
Siết đúng lực khuyến cáo, tránh siết quá tay. Siết quá lực làm biến dạng ren côn hoặc nứt vi mô tại đầu nối, gây rò rỉ chậm khó phát hiện ngay mà chỉ lộ ra sau vài tuần vận hành.
Vệ sinh sạch đầu nối trước khi lắp để tránh lẫn cặn. Cặn bẩn bám tại mặt côn hoặc rãnh O-ring khi lắp là nguyên nhân rò rỉ ngay từ lần đầu vận hành, dù khớp nối và ren hoàn toàn đúng loại.

Vì sao nhà máy FDI chọn BAMBUMRO

Sai một góc côn ren trên khớp nối thủy lực đủ khiến cả mối nối rò rỉ dù đã siết chặt hết lực. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

Câu hỏi thường gặp về khớp nối thủy lực

Khớp nối JIC và ORFS khác nhau thế nào?

JIC làm kín bằng mặt côn 37° tì sát vào nhau khi siết, còn ORFS làm kín bằng vòng O-ring ép trên mặt phẳng, ít phụ thuộc lực siết hơn nên độ kín ổn định hơn ở áp suất cao và rung động mạnh.

Khớp nối nhanh thủy lực có tự ngắt dầu khi tháo không?

Có, khớp nối nhanh (quick coupling) tiêu chuẩn có van bi tự đóng ở cả hai nửa khi tách rời, hạn chế dầu chảy ra ngoài và ngăn khí lẫn vào hệ thống khi kết nối lại.

Vì sao khớp nối thủy lực siết chặt vẫn bị rò rỉ?

Nguyên nhân thường gặp là sai góc côn ren, cặn bẩn bám ở mặt kín, hoặc O-ring đã lão hóa. Cần kiểm tra đúng loại đầu nối và thay gioăng O-ring định kỳ thay vì chỉ siết chặt thêm.

BAMBUMRO có tư vấn chọn khớp nối theo mẫu cũ không?

Có. Gửi ảnh hoặc mẫu khớp nối cũ, đội kỹ thuật BAMBUMRO xác định đúng tiêu chuẩn ren và cỡ để cung cấp hàng tương thích, kèm CO/CQ theo yêu cầu.
