Van bướm là loại van đóng mở nhanh, dùng đĩa quay 90 độ để điều tiết hoặc chặn dòng chảy, lắp phổ biến trên đường ống nước, khí nén và hơi áp lực thấp trong nhà máy. So với van cổng hay van cầu, van bướm mỏng, nhẹ, lắp kiểu wafer giữa hai mặt bích hoặc kiểu lug bắt bu lông xuyên tai van, tiết kiệm không gian lắp đặt. BAMBUMRO cung cấp van bướm công nghiệp DN50–DN600, đĩa gang hoặc inox, vận hành tay gạt hoặc khí nén, có sẵn tại kho TP.HCM, giao nhanh cho khu công nghiệp phía Nam.
Van bướm công nghiệp là gì? Cấu tạo và nguyên lý làm việc

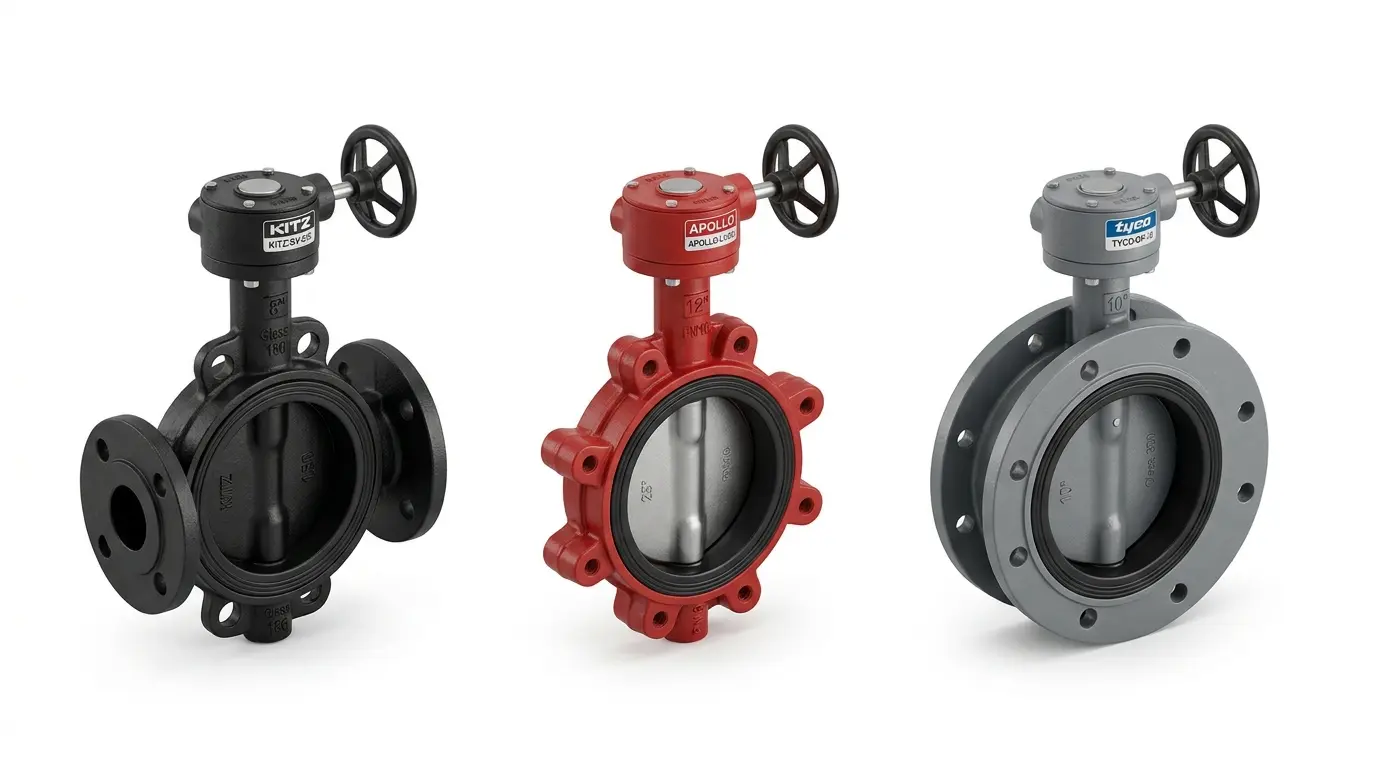

Van bướm gồm thân dạng ống ngắn, một đĩa tròn gắn trên trục quay đặt giữa lòng van, và gioăng làm kín ôm quanh đĩa. Khi trục quay 90 độ, đĩa xoay từ song song sang vuông góc với dòng chảy để đóng kín hoặc mở hoàn toàn. Kết cấu này gọn và nhẹ hơn nhiều so với van cổng cùng cỡ, phù hợp đường ống lớn, không gian lắp đặt hẹp, cần đóng mở nhanh bằng tay gạt.
Điểm quyết định khi chọn van bướm là kiểu lắp và vật liệu đĩa/gioăng. Kiểu wafer kẹp giữa hai mặt bích bằng bu lông xuyên thân, giá rẻ nhưng khó tháo rời một đầu ống; kiểu lug có lỗ ren riêng trên thân, tháo được một phía để bảo trì mà không xả hết đường ống còn lại. Đĩa gang phủ epoxy hợp nước sạch; đĩa inox, gioăng EPDM hoặc PTFE cần khi tiếp xúc hóa chất hoặc hơi nóng.
Thông số kỹ thuật và quy cách cung cấp
| Tiêu chuẩn | BS EN 593 (van bướm dùng cho nước); API 609 (van bướm công nghiệp dầu khí); mặt bích theo JIS 10K hoặc ANSI 150 tùy yêu cầu |
|---|---|
| Đường kính danh nghĩa (DN) | DN50 – DN600 (cỡ lớn hơn đặt theo yêu cầu dự án) |
| Kiểu lắp | Wafer (kẹp giữa hai mặt bích) hoặc Lug (bắt bu lông xuyên tai van, tháo rời một phía) |
| Vật liệu thân | Gang dẻo (ductile iron), gang xám, hoặc inox CF8/CF8M theo yêu cầu môi trường |
| Vật liệu đĩa | Gang phủ nylon/epoxy, inox 304/316, hoặc đĩa bọc cao su tùy môi chất |
| Vật liệu gioăng làm kín | EPDM (nước, khí nén thông thường), NBR (dầu), PTFE/Viton (hóa chất, nhiệt độ cao) |
| Kiểu vận hành | Tay gạt (đến DN200), hộp số vô lăng (DN từ 250 trở lên), hoặc bộ truyền động khí nén/điện |
| Thương hiệu phân phối | Emerson (Keystone), Alfa Laval, GEA — kèm các nguồn OEM tương đương theo đúng tiêu chuẩn và quy cách yêu cầu |
| Chứng từ | CO, CQ, chứng nhận vật liệu (MTC) theo lô sản xuất |
| Quy cách đóng gói | Đóng thùng gỗ hoặc pallet theo cỡ van, có nhãn DN/PN/vật liệu để đối chiếu khi lắp đặt |
Tiêu chuẩn tham chiếu
- BS EN 593 – Van bướm dùng trong hệ thống công nghiệp
- API 609 – Van bướm cho ứng dụng dầu khí và hóa chất
- ISO 5752 – Kích thước lắp đặt (face-to-face) van công nghiệp
- JIS B2032 / ANSI B16.5 – Tiêu chuẩn mặt bích ghép nối tương ứng
Ứng dụng trong nhà máy FDI
- Xử lý nước & nước thải: đóng ngắt trên đường ống cấp nước, bể xử lý, trạm bơm tăng áp trong khu công nghiệp.
- Thực phẩm & đồ uống: van bướm đĩa inox, gioăng EPDM cho đường ống CIP, dây chuyền chiết rót cần vệ sinh thường xuyên.
- HVAC & cơ điện nhà xưởng: điều tiết nước làm mát, nước nóng trong hệ thống chiller và tháp giải nhiệt.
- Khí nén & khí công nghiệp: đóng ngắt nhanh trên đường ống khí nén trung áp cấp cho máy CNC, robot hàn.
- Hóa chất & xử lý bề mặt: van bướm thân inox, gioăng PTFE cho đường ống hóa chất loãng, bể mạ, bể tẩy rửa.
Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên
- Chọn đúng vật liệu gioăng theo môi chất. EPDM không chịu được dầu khoáng, dễ trương nở và mất kín. NBR ngược lại không chịu hơi nóng trên 100°C. Xác định môi chất và nhiệt độ vận hành trước khi chọn gioăng để tránh rò rỉ sau vài tháng sử dụng.
- Phân biệt wafer và lug ngay từ khâu thiết kế đường ống. Van wafer không tự đứng khi tháo một đầu bích, phải xả hết đường ống mới bảo trì được. Van lug tháo được một phía. Đoạn cuối đường ống hoặc điểm cần cô lập riêng nên ưu tiên kiểu lug.
- Kiểm tra khe hở đĩa – thân khi lắp mặt bích không đồng trục. Đĩa van bướm quay sát thành thân van, nếu hai mặt bích ống lệch tâm hoặc xiết lực không đều, đĩa dễ cọ xát gioăng gây kẹt hoặc rò. Cần căn chỉnh mặt bích trước khi siết bu lông.
- Chọn cấp áp lực theo PN, không chỉ theo DN. Cùng DN200 nhưng van PN10 và PN16 khác độ dày thân và mặt bích. Lắp nhầm cấp áp lực thấp vào hệ thống áp cao dẫn đến nứt thân hoặc xì gioăng khi tăng áp đột ngột.
- Xác nhận mô-men xoắn cần thiết trước khi chọn bộ truyền động. Van cỡ lớn hoặc áp suất cao cần mô-men đóng mở lớn hơn tay gạt thông thường chịu được. Với DN từ 250 trở lên nên dùng hộp số vô lăng hoặc bộ truyền động khí nén để tránh gãy tay gạt.
Vì sao nhà máy FDI chọn BAMBUMRO
Van bướm hỏng gioăng giữa ca sản xuất khiến cả tuyến ống phải dừng xả áp để thay thế khẩn cấp. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.
- One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
- VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
- Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.
Câu hỏi thường gặp về van bướm công nghiệp
Van bướm wafer và van bướm lug khác nhau thế nào?
Van wafer kẹp giữa hai mặt bích bằng bu lông xuyên suốt thân van, giá thấp nhưng phải tháo cả đoạn ống mới bảo trì được. Van lug có lỗ ren riêng trên thân, tháo rời một phía đường ống mà không ảnh hưởng phía còn lại, phù hợp điểm cuối tuyến ống.
Van bướm chịu được áp suất và nhiệt độ bao nhiêu?
Tùy vật liệu thân, đĩa và gioăng: van gang-EPDM phù hợp nước và khí nén ở nhiệt độ thường, áp suất theo cấp PN10-PN16; van inox-PTFE chịu hóa chất và nhiệt độ cao hơn. Thông số chính xác cần tra catalogue theo từng cấp van cụ thể.
Van bướm tay gạt và van bướm khí nén nên chọn loại nào?
Tay gạt phù hợp van cỡ nhỏ, thao tác không thường xuyên. Van điều khiển khí nén phù hợp hệ thống cần đóng mở tự động theo chu trình, tần suất cao hoặc tích hợp vào hệ thống điều khiển trung tâm của nhà máy.
BAMBUMRO có tư vấn chọn cỡ và cấp áp lực van bướm không?
Có. Đội kỹ thuật BAMBUMRO tư vấn theo DN đường ống, áp suất vận hành và môi chất thực tế, cung cấp CO/CQ theo lô và hỗ trợ giao hàng nhanh cho các khu công nghiệp phía Nam.
