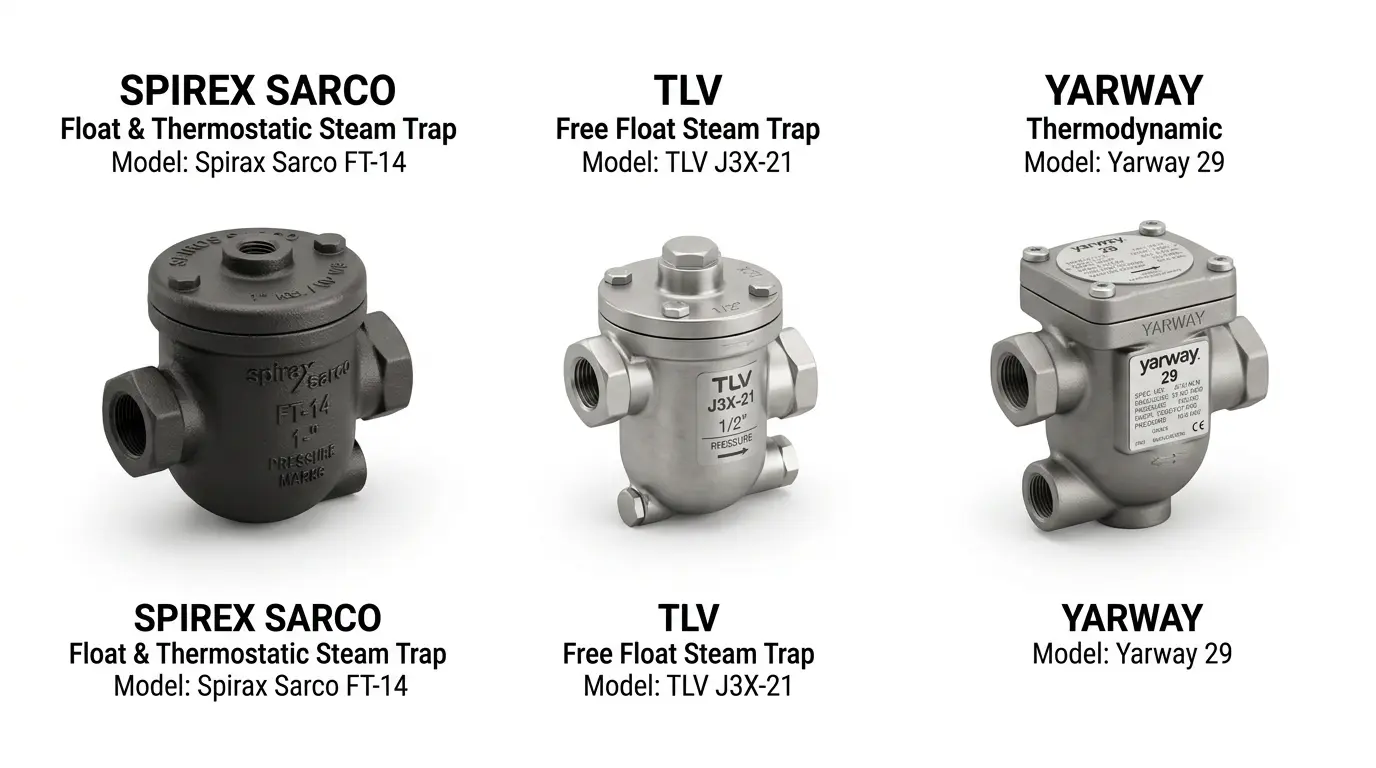

Bẫy hơi nước (steam trap) là van tự động xả nước ngưng và khí không ngưng ra khỏi hệ thống đường ống hơi mà vẫn giữ được hơi sống bên trong, thiết bị bắt buộc trên mọi đường hơi cấp cho lò hấp, bộ trao đổi nhiệt, máy sấy hoặc đường ống chính từ nồi hơi. BAMBUMRO cung cấp bẫy hơi nước kiểu phao tự do (free float) cho tải ngưng liên tục lớn, kiểu nhiệt động (thermodynamic) nhỏ gọn cho đường ống chính, và kiểu lưỡng kim (bimetallic) chịu được nước búa, đầy đủ cỡ ren và mặt bích, giao hàng nhanh cho nhà máy phía Nam.
Bẫy hơi nước steam trap là gì? Cấu tạo và nguyên lý làm việc
Bẫy hơi nước phân biệt nước ngưng và hơi sống dựa trên nhiệt độ, mật độ hoặc mức chất lỏng tùy loại cơ cấu, tự động mở van xả khi phát hiện nước ngưng và đóng lại khi có hơi sống đi tới, nhờ đó loại bỏ nước ngưng liên tục mà không lãng phí hơi. Nếu bẫy hơi hỏng ở trạng thái kẹt mở, hơi sống thất thoát liên tục gây lãng phí nhiên liệu nồi hơi; nếu kẹt đóng, nước ngưng tích tụ gây thủy kích và ăn mòn đường ống.
Điểm phân biệt quan trọng nhất giữa các loại bẫy hơi là cơ cấu tác động — bẫy hơi phao tự do dùng phao nổi theo mức nước ngưng, xả liên tục và phù hợp tải ngưng lớn ổn định; bẫy hơi nhiệt động dùng đĩa kim loại phản ứng theo tốc độ dòng, nhỏ gọn, chịu nước búa tốt nhưng xả theo chu kỳ gây tiếng động; bẫy hơi lưỡng kim phản ứng theo nhiệt độ, chịu được rung động và nước búa mạnh nhưng phản ứng chậm hơn phao tự do.
Thông số kỹ thuật và quy cách cung cấp
| Tiêu chuẩn | Thiết kế van theo BS 6759 / ASME B16.34 (van đóng cắt); mặt bích theo ASME B16.5 / JIS B2220 |
|---|---|
| Kiểu cơ cấu | Phao tự do (free float), nhiệt động (thermodynamic), lưỡng kim (bimetallic), gáo lật đảo (inverted bucket) theo model |
| Cỡ kết nối | Ren NPT/BSP DN15–DN25 hoặc mặt bích DN15–DN50 tùy tải ngưng và áp suất |
| Áp suất làm việc | Theo model và catalogue nhà sản xuất — tra bảng PN tương ứng áp suất hơi thực tế trước khi đặt hàng |
| Nhiệt độ làm việc | Theo model, phù hợp hơi bão hòa hoặc hơi quá nhiệt tùy vật liệu van và gioăng |
| Vật liệu thân | Thép carbon rèn (forged steel), gang cầu hoặc inox tùy áp suất và môi trường lắp đặt |
| Tải ngưng thiết kế | Theo model, tính theo kg/h nước ngưng — chọn theo tải thực tế của thiết bị hơi cần bảo vệ |
| Thương hiệu phân phối | Spirax Sarco, TLV, Armstrong, Yoshitake — kèm các nguồn OEM tương đương theo đúng tiêu chuẩn và quy cách yêu cầu |
| Chứng từ | CO, CQ, chứng nhận vật liệu MTC theo yêu cầu; hồ sơ thử áp lực khi có yêu cầu |
| Quy cách đóng gói | Đóng hộp đơn chiếc hoặc thùng theo lô, kèm gioăng và bích rời nếu đặt trọn bộ |
Tiêu chuẩn tham chiếu
- BS 6759 Part 1 – Van an toàn/thiết bị hơi, tham chiếu thiết kế bẫy hơi
- ASME B16.34 – Van đóng cắt bằng kim loại, áp dụng thân van bẫy hơi
- ASME B16.5 – Mặt bích thép và phụ kiện nối ống
- TCVN 7704:2007 – Nồi hơi, yêu cầu kỹ thuật an toàn (hệ thống hơi liên quan)
Ứng dụng trong nhà máy FDI
- Thực phẩm & dược: xả nước ngưng khỏi lò hấp tiệt trùng, nồi nấu hơi gián tiếp, đảm bảo nhiệt độ hơi ổn định cho quy trình sản xuất.
- Dệt may: xả ngưng khỏi lô sấy, máy là hơi (calendar), giữ hơi sống đủ nhiệt để đạt tốc độ sấy khô vải.
- HVAC & hệ thống hơi trung tâm: xả ngưng từ bộ trao đổi nhiệt gia nhiệt nước nóng, bảo vệ đường ống khỏi thủy kích khi khởi động lạnh.
- Cơ khí chính xác & xử lý nhiệt: xả ngưng khỏi lò hơi cấp nhiệt cho bể mạ, bể xử lý bề mặt cần nhiệt độ hơi ổn định.
- Bao bì & in ấn: xả ngưng khỏi trục sấy hơi trên máy in cuộn, giữ nhiệt đều để mực khô đúng tốc độ dây chuyền.
Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên
- Chọn kiểu bẫy hơi theo đặc tính tải ngưng, không chọn theo thói quen. Tải ngưng dao động lớn và liên tục phù hợp bẫy phao tự do; đường ống chính hơi ít ngưng phù hợp nhiệt động. Chọn sai kiểu khiến bẫy xả không hết nước ngưng hoặc đóng mở liên tục gây mòn nhanh.
- Tính đúng tải ngưng thiết kế, không chọn theo cỡ ren có sẵn. Chọn bẫy hơi theo cỡ ren ống hiện có thay vì tải ngưng thực tế (kg/h) của thiết bị cần bảo vệ dễ khiến bẫy quá nhỏ, nước ngưng tồn đọng gây thủy kích, hoặc quá lớn gây thất thoát hơi khi mở.
- Kiểm tra định kỳ để phát hiện bẫy kẹt mở hoặc kẹt đóng. Bẫy hơi kẹt mở gây thất thoát hơi sống liên tục nhưng khó phát hiện bằng mắt thường, làm tăng chi phí nhiên liệu nồi hơi; cần kiểm tra bằng nhiệt kế hồng ngoại hoặc thiết bị siêu âm định kỳ.
- Chọn vật liệu và cấp áp phù hợp hơi quá nhiệt nếu có. Dùng bẫy hơi thiết kế cho hơi bão hòa trong hệ hơi quá nhiệt có thể làm hỏng gioăng hoặc biến dạng cơ cấu do nhiệt độ vượt ngưỡng chịu đựng của vật liệu.
- Lắp đúng chiều dòng và có bộ lọc y trước bẫy hơi. Không lắp lọc y (strainer) trước bẫy hơi khiến cặn bẩn, gỉ sét trong đường ống lọt vào cơ cấu van, gây kẹt hoặc rò rỉ sớm hơn tuổi thọ thiết kế.
Vì sao nhà máy FDI chọn BAMBUMRO
Một bẫy hơi kẹt mở âm thầm có thể đốt hàng tấn hơi mỗi tháng mà không ai nhận ra. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.
- One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
- VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
- Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.
Câu hỏi thường gặp về bẫy hơi nước steam trap
Bẫy hơi phao tự do và nhiệt động khác nhau thế nào?
Bẫy phao tự do xả liên tục theo mức nước ngưng, phù hợp tải lớn và ổn định như bộ trao đổi nhiệt; bẫy nhiệt động xả theo chu kỳ dựa vào tốc độ dòng, nhỏ gọn và chịu nước búa tốt hơn, thường dùng cho đường ống chính.
Làm sao biết bẫy hơi nước đã hỏng?
Dấu hiệu thường gặp là xả hơi liên tục thành luồng trắng đục (kẹt mở, thất thoát hơi) hoặc đường ống phía sau lạnh bất thường kèm tiếng va đập (kẹt đóng, tích nước ngưng). Nên kiểm tra định kỳ bằng nhiệt kế hồng ngoại hoặc siêu âm.
Bẫy hơi lưỡng kim có phù hợp cho đường hơi rung động mạnh không?
Có, bẫy lưỡng kim và gáo lật đảo chịu rung động và nước búa tốt hơn bẫy phao, phù hợp gần máy nén hoặc đường ống có rung động cơ khí, nhưng thời gian phản ứng xả ngưng chậm hơn bẫy phao tự do.
BAMBUMRO có cung cấp CO/CQ cho bẫy hơi nước không?
Có. BAMBUMRO cung cấp CO, CQ và tư vấn chọn kiểu bẫy hơi theo tải ngưng, áp suất hơi thực tế của từng thiết bị, kèm giao hàng nhanh cho các nhà máy tại KCN phía Nam.
Báo giá và đặt hàng
Gửi danh mục quy cách hoặc bản vẽ để nhận báo giá trong vòng 4 giờ làm việc. Hotline 0902 506 009 (tiếng Việt) · 09.3465.1000 (tiếng Hàn) · Email info@bambumro.com. Chưa rõ quy cách? Để lại số điện thoại ở form phía trên để kỹ thuật gọi lại tư vấn chọn đúng cỡ.
