Thước đo góc

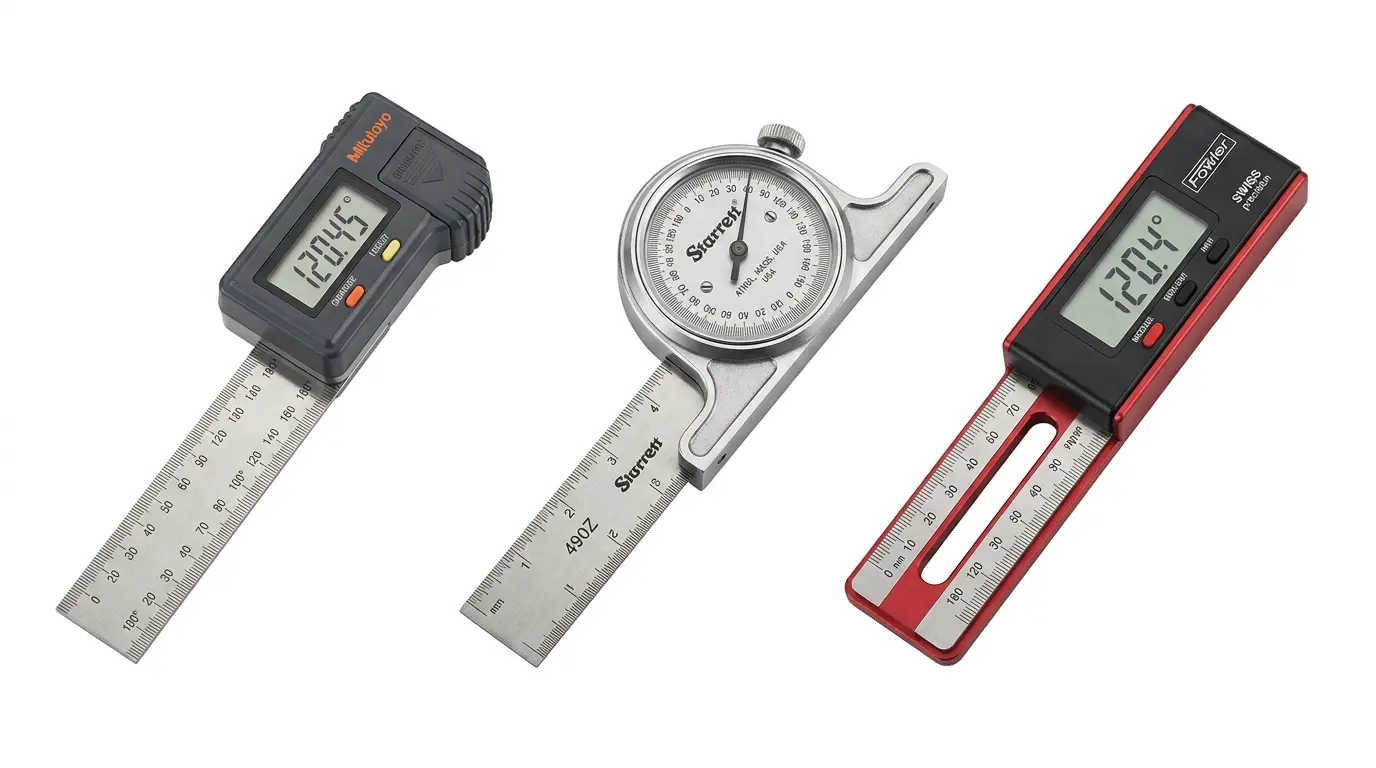

Thước đo góc vạn năng (universal bevel protractor) là dụng cụ đo góc nghiêng, góc vát và góc giữa hai mặt phẳng của chi tiết cơ khí, gồm lưỡi đo xoay quanh đĩa chia độ có thể khóa cố định để đọc số. BAMBUMRO cung cấp thước đo góc cơ khí đọc vernier góc và thước đo góc điện tử hiển thị số, dải đo phổ biến 0–360 độ, độ chính xác tới vài phút góc tùy dòng sản phẩm. Hàng chính hãng phù hợp kiểm tra góc trong gia công cơ khí, giao nhanh cho khu công nghiệp phía Nam.

Thước đo góc là gì? Cấu tạo và nguyên lý làm việc

Thước đo góc gồm đĩa chia độ cố định, lưỡi đo xoay quanh tâm đĩa và cơ cấu khóa để giữ góc đọc được. Áp cạnh chi tiết vào lưỡi đo và mặt đế, xoay tới khi khít bề mặt rồi khóa lại để đọc trị số góc trên vạch chia hoặc màn hình điện tử.

Khác biệt quan trọng khi chọn mua nằm ở cách đọc số góc. Thước cơ khí dùng vernier góc đọc chính xác tới phút góc (1/60 độ) bằng vạch du xích, không cần pin. Thước điện tử hiển thị trực tiếp độ và phút, đọc nhanh hơn nhưng cần thay pin định kỳ và bảo quản tránh ẩm để cảm biến không sai lệch.

Thông số kỹ thuật và quy cách cung cấp

Tiêu chuẩn tham chiếu

• JIS B7461 – Thước đo vạn năng (universal bevel protractors)
• ISO 1 – Điều kiện nhiệt độ chuẩn 20°C khi đo và hiệu chuẩn kích thước
• Dung sai góc theo cấp chính xác công bố của nhà sản xuất (Mitutoyo/Starrett/Fowler)
• Hiệu chuẩn định kỳ theo ISO/IEC 17025 khi cần chứng chỉ có công nhận

Ứng dụng trong nhà máy FDI

• Cơ khí chính xác & CNC: kiểm tra góc vát, góc côn chi tiết sau phay, tiện.
• Kết cấu nhà xưởng: kiểm tra góc lắp đặt dầm, giằng chéo trong thi công khung thép.
• Khuôn mẫu & ép nhựa: đo góc thoát khuôn (draft angle) trước khi lắp ráp bộ khuôn.
• Ô tô & xe máy: kiểm tra góc nghiêng chi tiết dập, góc lắp đặt cụm khung gầm.
• HVAC: kiểm tra góc lắp đặt ống gió, góc nghiêng giá đỡ thiết bị.

Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

• Áp sát cả hai mặt chuẩn trước khi khóa đọc số. Chỉ áp một mặt lưỡi đo mà bỏ qua mặt đế dễ cho góc đọc sai dù trông có vẻ khít. Kiểm tra cả hai mặt tiếp xúc áp đều ánh sáng không lọt qua trước khi khóa và đọc trị số.
• Phân biệt đo góc trong và góc ngoài của chi tiết. Nhầm lẫn giữa góc đo trực tiếp và góc bù (90 độ trừ góc đọc được) là lỗi phổ biến khi mới dùng thước đo vạn năng. Luôn xác định rõ bản vẽ yêu cầu góc nào trước khi đối chiếu kết quả đo.
• Không siết khóa quá mạnh làm lệch lưỡi đo. Siết khóa quá lực có thể làm lưỡi đo xê dịch nhẹ khỏi vị trí vừa áp khít, gây sai số ngay trước khi đọc số. Siết vừa đủ chặt để giữ cố định, kiểm tra lại độ khít sau khi khóa.
• Chọn độ phân giải phù hợp yêu cầu dung sai góc trên bản vẽ. Dung sai góc ±30 phút không cần thước điện tử phân giải 1 phút, trong khi dung sai chặt hơn cần thước có độ phân giải và độ lặp lại cao hơn. Đối chiếu dung sai bản vẽ trước khi chọn loại thước phù hợp.
• Vệ sinh đĩa chia độ và trục xoay định kỳ. Bụi kim loại lọt vào trục xoay đĩa chia độ làm chuyển động không đều, khó xác định chính xác điểm khít khi đo. Vệ sinh và tra dầu nhẹ theo khuyến cáo nhà sản xuất để giữ độ trơn tru của cơ cấu xoay.

Vì sao nhà máy FDI chọn BAMBUMRO

Góc vát chi tiết lệch vài phút góc có thể khiến cụm lắp ráp không khít hoặc kẹt biên dạng khi vận hành. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

• One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
• VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
• Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

Câu hỏi thường gặp về thước đo góc

Thước đo góc vạn năng đo được góc tối đa bao nhiêu?

Loại đĩa tròn tiêu chuẩn đo được toàn dải 0–360 độ nhờ lưỡi đo xoay hết vòng quanh tâm đĩa chia độ. Một số model đơn giản hơn chỉ đo trong dải 0–90 độ, cần xác nhận trước khi đặt hàng theo nhu cầu thực tế.

Thước đo góc cơ khí và điện tử khác nhau ở đâu?

Bản cơ khí đọc vernier góc chính xác tới vài phút góc, không cần pin, bền trong môi trường xưởng. Bản điện tử hiển thị số trực tiếp, đọc nhanh hơn nhưng cần bảo quản tránh ẩm và thay pin định kỳ.

Vì sao kết quả đo góc bị lệch dù đã khóa cẩn thận?

Nguyên nhân thường gặp là mặt chi tiết có bavia hoặc chưa áp khít hoàn toàn cả hai mặt chuẩn của lưỡi đo và đế thước. Vệ sinh bề mặt chi tiết và kiểm tra khe sáng trước khi khóa để đảm bảo độ khít.

BAMBUMRO có cung cấp thước đo góc kèm chứng chỉ hiệu chuẩn không?

Có. BAMBUMRO cung cấp thước đo chính hãng Mitutoyo, Starrett, Fowler kèm CO/CQ, hỗ trợ đặt dịch vụ hiệu chuẩn có chứng chỉ khi nhà máy cần hồ sơ đo lường cho audit.
