Đồng hồ đo áp suất

Đồng hồ đo áp suất là dụng cụ theo dõi áp suất khí nén, nước, dầu thủy lực và hơi trên đường ống, bồn chứa và máy nén khí, hoạt động theo nguyên lý ống Bourdon biến dạng cong dưới áp lực để kéo kim chỉ thị. BAMBUMRO cung cấp đồng hồ đo áp suất mặt cơ khí đường kính phổ biến 63mm, 100mm, 150mm, dải đo từ chân không tới vài trăm bar tùy ứng dụng, có bản đổ dầu chống rung cho môi trường có xung động áp suất. Hàng chính hãng giao nhanh cho khu công nghiệp phía Nam.

Đồng hồ đo áp suất là gì? Cấu tạo và nguyên lý làm việc

Đồng hồ đo áp suất gồm ống Bourdon cong hình chữ C hoặc xoắn, một đầu bịt kín gắn cơ cấu bánh răng truyền động, đầu còn lại nối với môi chất cần đo. Áp suất tăng làm ống Bourdon giãn thẳng ra, chuyển động này truyền qua bánh răng thành góc quay của kim trên mặt số chia vạch bar/psi/kPa.

Điểm khác biệt quan trọng khi chọn mua là có đổ dầu (glycerin filled) hay khô. Đồng hồ khô (dry case) phù hợp môi trường ổn định, ít rung động. Đồng hồ đổ dầu (liquid filled) giảm rung kim và chống ẩm cho môi trường có xung động áp suất mạnh như đầu ra máy nén khí, bơm piston, kéo dài tuổi thọ cơ cấu bên trong.

Thông số kỹ thuật và quy cách cung cấp

Tiêu chuẩn tham chiếu

• EN 837-1 – Pressure gauges with Bourdon tube, yêu cầu kỹ thuật và đo lường
• ASME B40.100 – Pressure gauges and gauge attachments (tiêu chuẩn Mỹ)
• Cấp chính xác theo phân loại Class 1.0/1.6/2.5 tùy tiêu chuẩn áp dụng và mục đích sử dụng
• Hiệu chuẩn định kỳ theo quy định kiểm định an toàn áp lực hiện hành khi dùng cho thiết bị chịu áp lực

Ứng dụng trong nhà máy FDI

• Khí nén & máy nén khí: theo dõi áp suất đầu ra máy nén, bình chứa khí trong nhà máy.
• Xử lý nước & HVAC: giám sát áp suất bơm, đường ống cấp nước, hệ thống chiller.
• Thực phẩm & dược: theo dõi áp suất nồi hấp, hệ thống CIP cần vệ sinh cao.
• Cơ khí chính xác & thủy lực: giám sát áp suất dầu thủy lực trên máy ép, máy CNC.
• PCCC: kiểm tra áp suất bình chữa cháy, hệ thống đường ống chữa cháy tự động.

Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

• Chọn dải đo gấp khoảng 1,5–2 lần áp suất làm việc thường xuyên. Kim luôn dao động ở vùng cuối thang đo làm nhanh mỏi cơ cấu Bourdon và giảm tuổi thọ đồng hồ. Chọn dải đo sao cho áp suất vận hành nằm khoảng giữa thang đo để đọc số chính xác và bền hơn.
• Dùng loại đổ dầu cho vị trí có rung động mạnh. Lắp đồng hồ khô ngay sau máy nén khí hoặc bơm piston khiến kim rung liên tục, khó đọc số và nhanh hỏng cơ cấu bánh răng. Chuyển sang loại đổ glycerin để giảm rung và kéo dài tuổi thọ.
• Chọn vật liệu tiếp xúc phù hợp môi chất đo. Đồng hồ đồng thau dùng cho khí nén, nước sạch không phù hợp môi chất ăn mòn như hóa chất, hơi mặn — cần chuyển sang loại ống Bourdon và vỏ inox. Xác định rõ môi chất trước khi đặt hàng để tránh ăn mòn sớm.
• Lắp thêm van xả áp (snubber) khi áp suất có xung động lớn. Xung áp đột ngột từ máy bơm piston hoặc van đóng mở nhanh có thể làm gãy kim hoặc vỡ ống Bourdon dù đồng hồ còn mới. Lắp thêm snubber hoặc van giảm chấn giữa đường ống và đồng hồ để bảo vệ cơ cấu đo.
• Hiệu chuẩn định kỳ, đặc biệt với ứng dụng an toàn áp lực. Đồng hồ áp suất dùng cho nồi hơi, bình chịu áp lực cần hiệu chuẩn định kỳ theo quy định an toàn lao động, không chỉ theo cảm quan kim còn quay đúng vị trí 0. Lưu hồ sơ hiệu chuẩn để phục vụ kiểm định an toàn định kỳ.

Vì sao nhà máy FDI chọn BAMBUMRO

Đồng hồ áp suất kim rung liên tục ở máy nén khí là dấu hiệu sớm của việc chọn sai thang đo hoặc thiếu van giảm chấn. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

• One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
• VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
• Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

Câu hỏi thường gặp về đồng hồ đo áp suất

Đồng hồ đo áp suất đổ dầu có tác dụng gì?

Chất lỏng glycerin bên trong giúp giảm rung kim do xung động áp suất và bảo vệ cơ cấu bánh răng khỏi hơi ẩm, bụi bẩn. Loại này phù hợp lắp gần máy nén khí, bơm piston hoặc môi trường ngoài trời ẩm ướt.

Nên chọn đồng hồ áp suất chân dưới hay chân sau?

Chân dưới phù hợp lắp trên đường ống đứng, dễ quan sát từ trên xuống; chân sau phù hợp lắp trên tủ điều khiển hoặc bảng đồng hồ đứng thẳng để quan sát ngang tầm mắt. Chọn theo vị trí lắp đặt thực tế của hệ thống.

Vì sao kim đồng hồ áp suất không về đúng vị trí 0 khi không có áp suất?

Nguyên nhân thường là ống Bourdon bị quá tải áp suất vượt thang đo trước đó hoặc cơ cấu bánh răng đã mòn theo thời gian sử dụng. Cần hiệu chuẩn hoặc thay thế đồng hồ nếu sai lệch điểm 0 vượt dung sai cho phép.

BAMBUMRO có cung cấp đồng hồ áp suất kèm chứng chỉ hiệu chuẩn không?

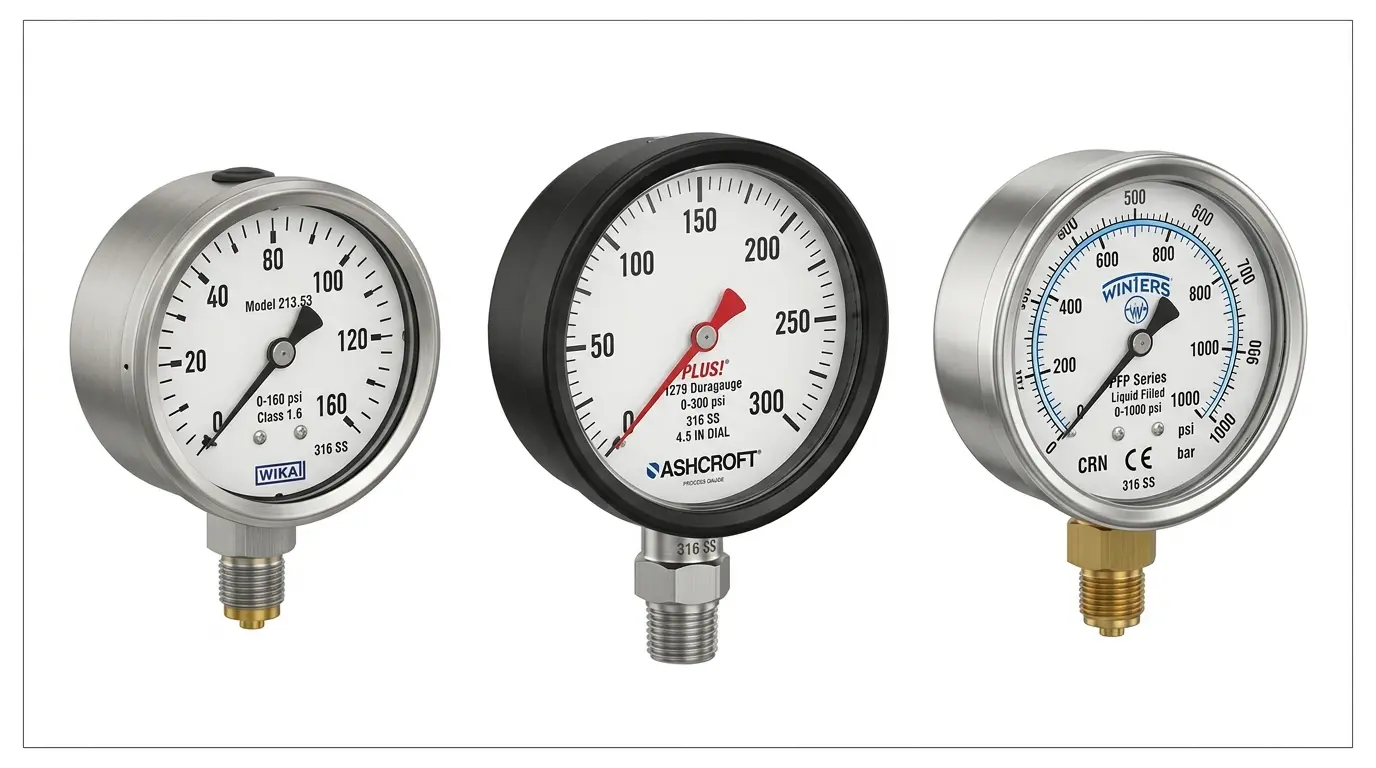

Có. BAMBUMRO cung cấp đồng hồ chính hãng Wika, Ashcroft, Winters kèm CO/CQ, hỗ trợ đặt dịch vụ hiệu chuẩn có chứng chỉ cho nhà máy cần hồ sơ kiểm định an toàn áp lực.

Báo giá và đặt hàng

Gửi danh mục quy cách hoặc bản vẽ để nhận báo giá trong vòng 4 giờ làm việc. Hotline 0902 506 009 (tiếng Việt) · 09.3465.1000 (tiếng Hàn) · Email info@bambumro.com. Chưa rõ quy cách? Để lại số điện thoại ở form phía trên để kỹ thuật gọi lại tư vấn chọn đúng cỡ.
