Mũi phay cầu

Liên Hệ

Mũi phay cầu carbide nguyên khối, đầu cắt dạng bán cầu bán kính R chuẩn, 2 me hoặc nhiều me, dùng gia công biên dạng cong, khuôn mẫu và phay 3D/5 trục. Có bản phủ chịu nhiệt cho thép cứng và hợp kim.

Báo giá ngay chỉ cần để lại số điện thoại!

    Thông Tin Sản Phẩm

    Mô tả

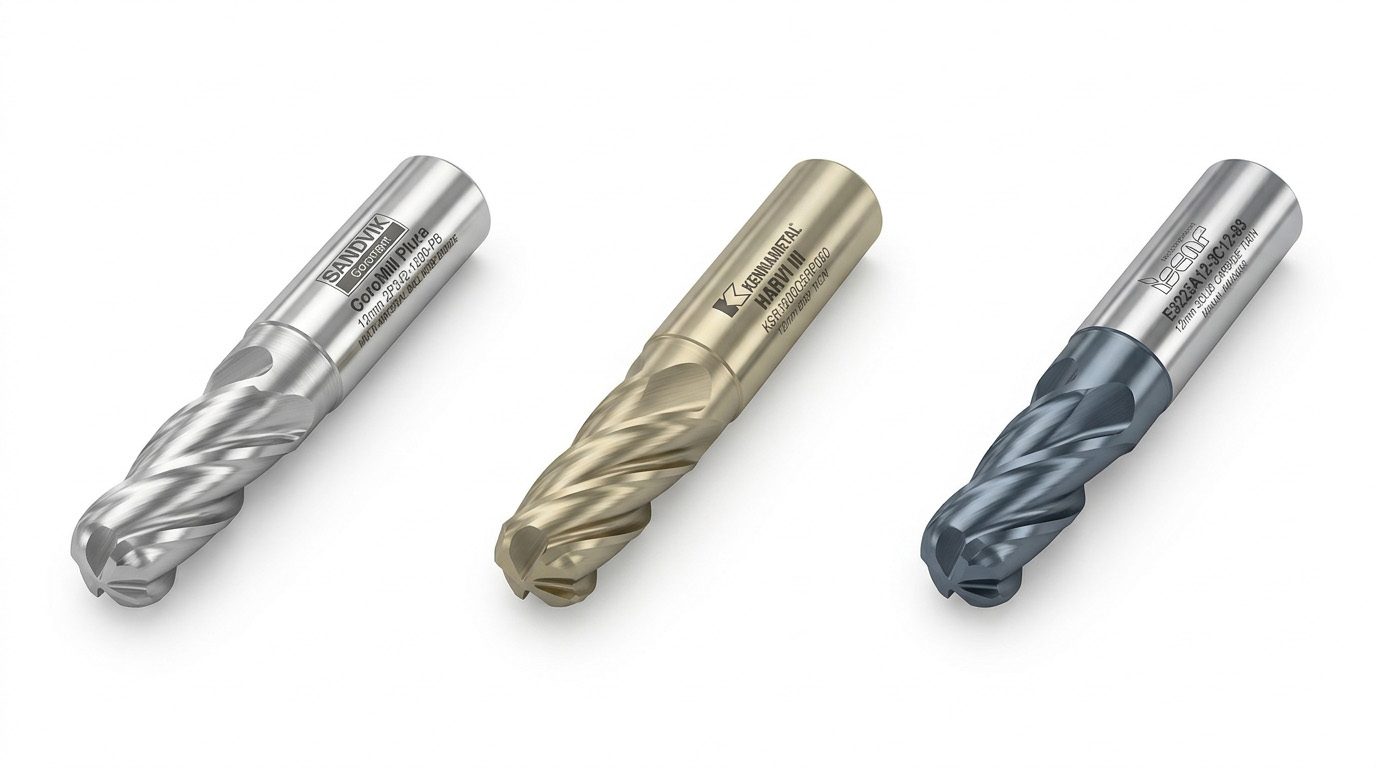

    Mũi phay cầu là dao phay carbide có đầu cắt dạng bán cầu bán kính R cố định, chuyên dùng gia công các biên dạng cong, mặt 3D và khuôn mẫu mà dao phay đầu phẳng không tạo hình được. Lưỡi cắt cong liên tục từ tâm ra biên cho phép chạy dao theo mọi hướng khi phay 3 trục hoặc 5 trục, giữ độ nhám bề mặt đồng đều. BAMBUMRO cung cấp mũi phay cầu carbide nguyên khối 2 me và nhiều me, dải đường kính từ nhỏ đến lớn theo catalogue, có bản phủ TiAlN/AlTiN cho thép đã tôi cứng. Hàng có sẵn, giao nhanh cho xưởng khuôn mẫu và cơ khí chính xác.

    Mũi phay cầu là gì? Cấu tạo và nguyên lý làm việc

    Mũi phay cầu (ball nose end mill) có phần lưỡi cắt uốn cong liên tục thành nửa hình cầu ở đầu dao, khác với mũi phay đầu phẳng (flat end mill) chỉ cắt được góc vuông. Nhờ biên dạng này, dao có thể phay ra các mặt cong, góc lượn và bề mặt 3D phức tạp bằng cách chạy theo nhiều đường chạy dao (toolpath) sát nhau.

    Điểm phân biệt kỹ thuật quan trọng nhất là bán kính đầu dao (R) phải nhỏ hơn bán kính cong nhỏ nhất trên biên dạng cần phay, nếu không dao sẽ không ăn hết chi tiết ở các góc lượn nhỏ. Ngoài ra số me (2 me cắt gọt tốt hơn, nhiều me cứng vững hơn) và cấp phủ cần chọn theo độ cứng vật liệu, đặc biệt khi phay thép đã qua nhiệt luyện.

    Thông số kỹ thuật và quy cách cung cấp

    Tiêu chuẩnDIN 6527 (dung sai cán dao); ISO 513 (phân loại vật liệu gia công)
    Vật liệu daoCarbide nguyên khối (WC-Co), phủ TiAlN/AlTiN theo yêu cầu độ cứng vật liệu
    Đường kínhTheo dải catalogue nhà sản xuất, từ dao mini đến dao đường kính lớn
    Bán kính đầu RBằng 1/2 đường kính danh nghĩa, dung sai theo lớp chính xác của hãng
    Số me cắt2 me (thoát phoi tốt) hoặc 3-4 me (cứng vững, tốc độ cao)
    Chuôi daoChuôi trụ thẳng theo dải đường kính tiêu chuẩn — tra catalogue nhà sản xuất
    Vật liệu gia công phù hợpThép hợp kim, thép đã tôi cứng, inox, hợp kim nhôm, đồng thau
    Thương hiệu phân phốiSandvik Coromant, Kennametal, Iscar — kèm các nguồn OEM tương đương theo đúng tiêu chuẩn và quy cách yêu cầu
    Chứng từCO, CQ theo lô sản xuất khi có yêu cầu
    Quy cách đóng góiHộp/ống 1 cây hoặc theo set nhiều đường kính

    Tiêu chuẩn tham chiếu

    • ISO 513 – Phân loại nhóm vật liệu gia công P/M/K/N/S/H
    • DIN 6527 – Dung sai kích thước cán dao phay ngón carbide
    • ISO 3002-1 – Định nghĩa góc hình học dao cắt (góc thoát, góc sau)
    • ISO 1832 – Ký hiệu mảnh dao (áp dụng cho dòng phay cầu gắn mảnh, indexable)

    Ứng dụng trong nhà máy FDI

    • Khuôn mẫu & ép nhựa: phay biên dạng lòng khuôn, góc lượn, mặt cong yêu cầu độ bóng cao trước khi đánh bóng tay.
    • Cơ khí chính xác & CNC: gia công chi tiết biên dạng 3D, cam, cánh tuabin nhỏ trên máy phay 3-5 trục.
    • Ô tô & xe máy: phay khuôn dập, khuôn ép nhựa nội thất, chi tiết có bề mặt cong phức tạp.
    • Hàng không & thiết bị chính xác: gia công biên dạng khí động học cần dung sai hẹp và độ nhám thấp.
    • Y tế & dụng cụ chính xác: phay chi tiết inox biên dạng cong nhỏ cho khuôn mẫu thiết bị y tế.

    Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

    • Chọn bán kính R phù hợp biên dạng nhỏ nhất. Bán kính đầu dao phải nhỏ hơn hoặc bằng bán kính cong nhỏ nhất trên bản vẽ, nếu không dao sẽ để lại phần vật liệu thừa ở góc lượn, buộc phải gia công lại bằng dao nhỏ hơn.
    • Cân nhắc số me theo tốc độ và độ nhám cần đạt. Dao 2 me thoát phoi tốt, phù hợp vật liệu dẻo; dao nhiều me chạy tốc độ cao hơn nhưng dễ nghẹt phoi ở rãnh sâu. Chọn sai số me làm giảm tuổi bền dao hoặc bề mặt không đạt độ bóng yêu cầu.
    • Chọn cấp phủ theo độ cứng vật liệu. Phủ AlTiN chịu nhiệt tốt, phù hợp thép đã tôi cứng; phủ TiAlN thông dụng cho thép hợp kim thường. Dùng sai cấp phủ khi phay thép cứng khiến dao mòn nhanh và bề mặt bị cháy xém.
    • Kiểm soát chiều dài nhô ra của dao. Dao phay cầu đường kính nhỏ dễ bị võng hoặc gãy nếu chiều dài nhô ra khỏi ống kẹp quá lớn so với đường kính. Nên chọn cán ngắn nhất có thể theo độ sâu chi tiết cho phép.
    • Đồng bộ tốc độ trục chính với đường kính hiệu dụng. Ở tâm mũi phay, tốc độ cắt thực tế gần bằng 0 nên cần tính lại theo đường kính hiệu dụng tại điểm tiếp xúc, không dùng tốc độ như dao đầu phẳng, nếu không dao sẽ mòn lệch không đều.

    Vì sao nhà máy FDI chọn BAMBUMRO

    Một biên dạng cong phay sai bán kính là hỏng cả bộ khuôn, nên chọn đúng mũi phay cầu ngay từ đầu. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

    • One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
    • VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
    • Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

    Câu hỏi thường gặp về mũi phay cầu

    Mũi phay cầu khác mũi phay đầu phẳng ở điểm nào?

    Mũi phay có đầu cắt bán cầu, dùng phay mặt cong và biên dạng 3D; mũi phay đầu phẳng cắt góc vuông, dùng phay mặt phẳng và hốc thẳng. Hai loại thường dùng kết hợp trong một quy trình gia công khuôn.

    Chọn mũi phay cầu bao nhiêu me là đủ?

    2 me phù hợp vật liệu dẻo cần thoát phoi tốt như nhôm, đồng; 3-4 me phù hợp thép hợp kim, thép cứng chạy tốc độ cao hơn. Không có mức cố định, nên theo khuyến nghị catalogue cho từng vật liệu.

    Mũi phay cầu có phay được thép đã tôi cứng không?

    Có, với bản phủ AlTiN và tốc độ cắt phù hợp, nhưng cần giảm bước tiến và chiều sâu cắt so với thép chưa tôi để tránh gãy lưỡi, đặc biệt ở đường kính nhỏ.

    BAMBUMRO có tư vấn chọn mũi phay cầu theo bản vẽ không?

    Có. Gửi bản vẽ chi tiết hoặc file 3D, đội kỹ thuật BAMBUMRO tư vấn đường kính, bán kính R và cấp phủ phù hợp, kèm báo giá và CO/CQ cho nhà máy cần hồ sơ chất lượng.

    Báo giá và đặt hàng

    Gửi danh mục quy cách hoặc bản vẽ để nhận báo giá trong vòng 4 giờ làm việc. Hotline 0902 506 009 (tiếng Việt) · 09.3465.1000 (tiếng Hàn) · Email info@bambumro.com. Chưa rõ quy cách? Để lại số điện thoại ở form phía trên để kỹ thuật gọi lại tư vấn chọn đúng cỡ.
