Tấm gioăng

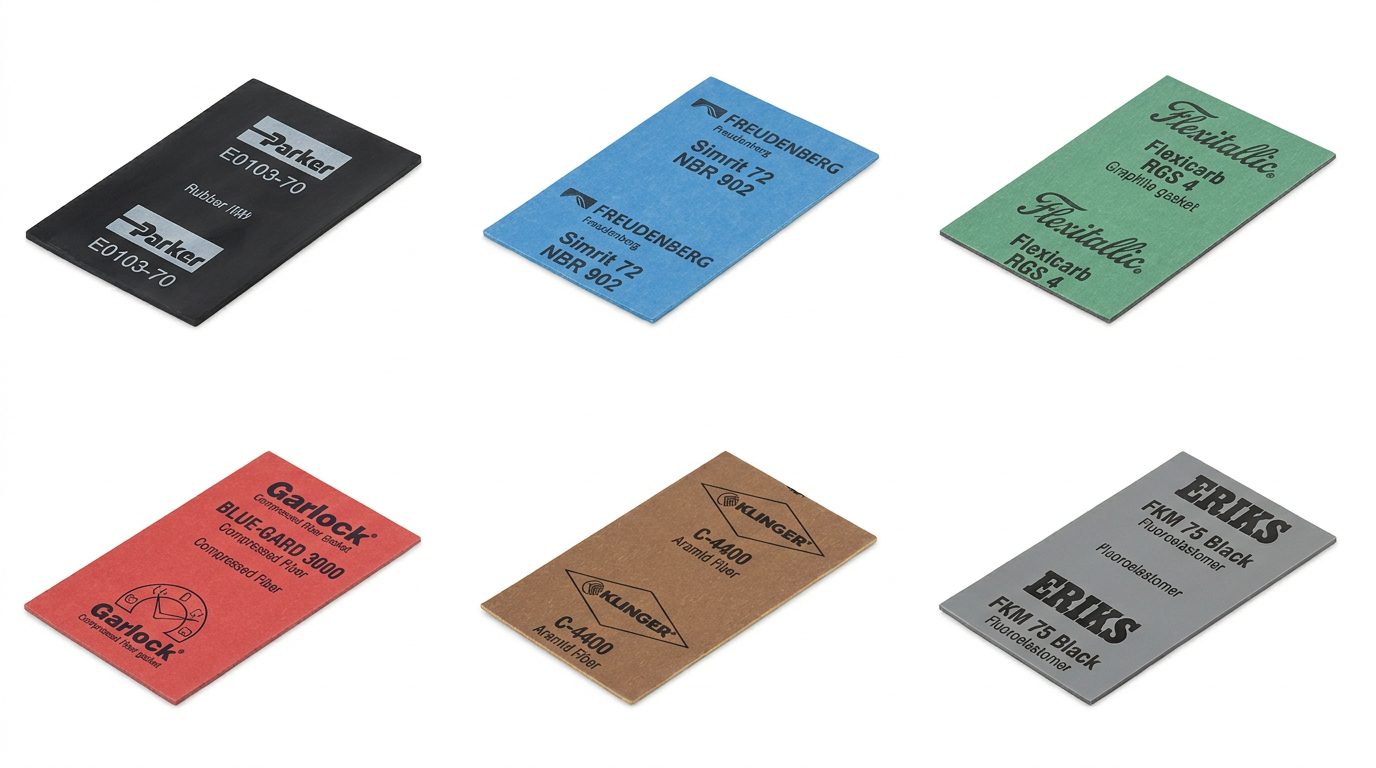

Tấm gioăng là vật liệu làm kín dạng tấm phẳng, cắt theo kích thước mặt bích hoặc bản vẽ để làm gioăng cho đường ống, bồn bể và thiết bị áp lực trong nhà máy. BAMBUMRO cung cấp tấm gioăng nhiều vật liệu gồm non-asbestos, cao su NBR/EPDM, graphite và PTFE, đáp ứng các dải nhiệt độ và môi chất khác nhau từ nước, hơi nước đến hóa chất ăn mòn. Hàng có sẵn theo khổ tấm tiêu chuẩn tại kho TP.HCM, nhận gia công cắt theo bản vẽ, giao nhanh cho các khu công nghiệp phía Nam.

Tấm gioăng là gì? Cấu tạo và nguyên lý làm việc

Tấm gioăng là vật liệu tấm phẳng được cắt thành hình vành khăn hoặc theo biên dạng mặt bích cụ thể, kẹp giữa hai mặt bích và siết bằng bu lông để tạo lực nén làm kín, ngăn rò rỉ chất lỏng hoặc khí qua mối ghép. Khác với o-ring (tiết diện tròn, dùng trong rãnh), tấm gioăng phù hợp mặt bích phẳng có diện tích tiếp xúc lớn.

Yếu tố quyết định khi chọn mua là vật liệu tấm phù hợp nhiệt độ và môi chất. Non-asbestos (sợi tổng hợp) là lựa chọn phổ thông cho nước, hơi nước áp lực trung bình. Graphite chịu nhiệt độ rất cao, phù hợp hơi nước áp lực lớn và một số hóa chất. PTFE chịu hầu hết hóa chất ăn mòn mạnh nhưng khả năng chịu nén và nhiệt độ có giới hạn riêng — cần tra bảng tương thích hóa chất và nhiệt độ trước khi chọn, tránh dùng nhầm vật liệu gây rò rỉ hoặc cháy gioăng khi vận hành.

Thông số kỹ thuật và quy cách cung cấp

Tiêu chuẩn tham chiếu

• ASME B16.21 – Kích thước gioăng phi kim loại cho mặt bích hệ inch
• DIN 2690 – Kích thước tấm gioăng cho mặt bích hệ mét (tiêu chuẩn Đức)
• ASTM F104 – Hệ thống phân loại vật liệu gioăng phi kim loại theo tính chất cơ lý
• ASME B16.5 – Tiêu chuẩn mặt bích tham chiếu khi xác định kích thước và cấp áp lực gioăng

Ứng dụng trong nhà máy FDI

• Đường ống & bồn bể: làm kín mặt bích đường ống nước, hơi nước, khí nén trong hệ thống nhà máy.
• Xử lý nước: tấm gioăng EPDM hoặc non-asbestos chịu clo cho hệ thống bơm, van xử lý nước cấp, nước thải.
• Thực phẩm & dược: tấm gioăng Silicone hoặc PTFE cấp thực phẩm cho mặt bích thiết bị tiếp xúc trực tiếp sản phẩm.
• Cơ khí chính xác & HVAC: gioăng mặt bích buồng nồi hơi nhỏ, ống dẫn hơi cần chịu nhiệt cao ổn định.
• Kết cấu nhà xưởng & PCCC: gioăng mặt bích đường ống chữa cháy, cấp nước tổng cần độ bền cơ học và độ kín lâu dài.

Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

• Chọn vật liệu theo cặp nhiệt độ – môi chất, không chỉ theo áp lực. Một gioăng chịu áp lực tốt nhưng sai vật liệu hóa chất vẫn có thể bị ăn mòn, phồng rộp và rò rỉ sau thời gian ngắn. Cần xác định rõ cả nhiệt độ vận hành lẫn môi chất tiếp xúc trước khi chọn vật liệu.
• Cắt đúng đường kính trong, đường kính ngoài và lỗ bu lông theo mặt bích. Gioăng cắt sai kích thước lỗ bu lông hoặc đường kính trong có thể cản dòng chảy hoặc không siết kín đều quanh mặt bích. Nên cung cấp bản vẽ hoặc mẫu mặt bích chính xác khi đặt cắt.
• Siết bu lông mặt bích theo thứ tự chéo và đúng mô-men. Siết không đều hoặc sai thứ tự (không theo hình chéo) khiến gioăng bị nén lệch, gây rò rỉ cục bộ dù chọn đúng vật liệu và kích thước gioăng.
• Không tái sử dụng gioăng đã qua siết chặt. Tấm gioăng sau khi bị nén một lần thường mất một phần độ đàn hồi ban đầu. Tái sử dụng cho lần lắp sau dễ gây rò rỉ dù bề ngoài gioăng còn nguyên vẹn.
• Kiểm tra độ dày gioăng phù hợp cấp áp lực mặt bích. Gioăng quá dày so với khuyến cáo có thể giảm lực nén hiệu dụng ở mỗi đơn vị diện tích, trong khi quá mỏng khó bù đắp độ không phẳng nhỏ của mặt bích cũ.

Vì sao nhà máy FDI chọn BAMBUMRO

Một tấm gioăng sai vật liệu hóa chất có thể rò rỉ ngay tại mặt bích chịu áp lực cao nhất trong hệ thống. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

• One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
• VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
• Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

Câu hỏi thường gặp về tấm gioăng

Tấm gioăng và o-ring khác nhau ở điểm nào?

Tấm gioăng là vật liệu phẳng cắt theo mặt bích, phù hợp diện tích tiếp xúc lớn. O-ring có tiết diện tròn, lắp trong rãnh, phù hợp cả làm kín tĩnh và động ở không gian nhỏ hơn.

Gioăng non-asbestos có thay thế được gioăng amiăng cũ không?

Có, non-asbestos là vật liệu thay thế phổ biến cho gioăng amiăng đã bị hạn chế vì lý do sức khỏe, với tính năng chịu nhiệt và áp lực tương đương ở nhiều ứng dụng thông thường.

Khi nào nên dùng gioăng graphite thay vì non-asbestos?

Gioăng graphite phù hợp khi nhiệt độ vận hành cao hơn ngưỡng chịu đựng của non-asbestos, ví dụ hơi nước áp lực lớn hoặc thiết bị nhiệt độ cao liên tục — nên tra catalogue để so sánh dải nhiệt độ cụ thể.

BAMBUMRO có nhận cắt tấm gioăng theo bản vẽ mặt bích không?

Có. BAMBUMRO nhận cắt tấm gioăng theo kích thước hoặc bản vẽ mặt bích của khách hàng, đủ vật liệu non-asbestos, cao su, graphite, PTFE, giao nhanh cho các khu công nghiệp phía Nam.
