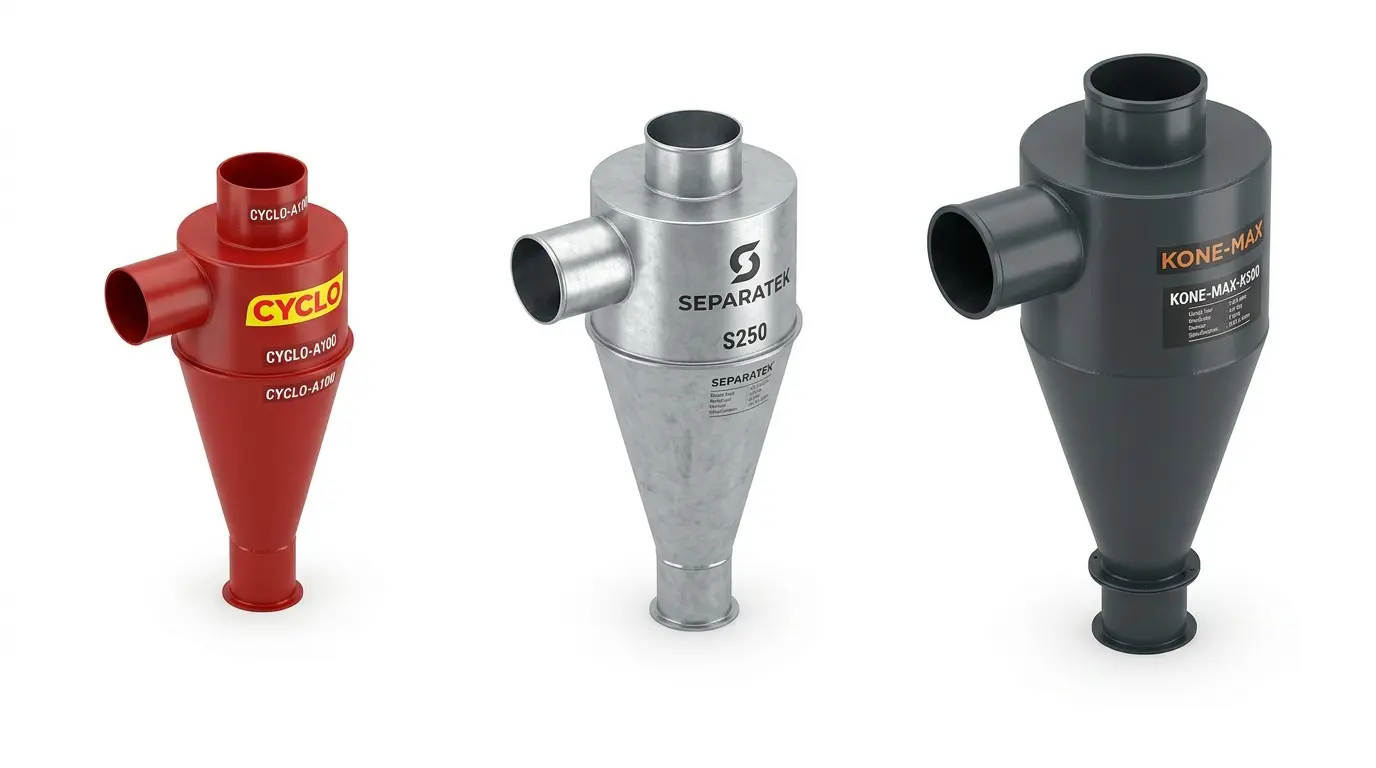

Cyclone separator tách giọt lỏng và hạt rắn khỏi dòng khí nén, khí công nghiệp hoặc hơi bằng lực ly tâm xoáy, bảo vệ thiết bị hạ nguồn khỏi ẩm ướt và va đập thủy lực. Thân thép carbon hoặc inox, mặt bích theo ASME B16.5, có CO/CQ cho nhà máy FDI.

Báo giá ngay chỉ cần để lại số điện thoại!

    Thông Tin Sản Phẩm

    Mô tả

    Cyclone separator là thiết bị tách pha dùng lực ly tâm để loại giọt lỏng, hơi ẩm ngưng tụ hoặc hạt rắn kích thước lớn ra khỏi dòng khí nén, khí công nghiệp và hơi trong nhà máy — lắp trước máy sấy khí, van điều khiển, đồng hồ đo lưu lượng hoặc đầu phun khí trên dây chuyền sản xuất để tránh hư hỏng do ẩm ướt. BAMBUMRO cung cấp cyclone separator từ cỡ nối ren DN15 cho hệ khí nén nhỏ đến cỡ mặt bích lớn cho đường hơi nhà máy, thân thép carbon hoặc inox tùy môi chất, kèm hồ sơ CO/CQ và có sẵn cho các khu công nghiệp phía Nam.

    Thiết bị tách pha là gì? Cấu tạo và nguyên lý làm việc

    Cyclone separator hoạt động theo nguyên lý ly tâm xoáy: dòng khí hoặc hơi đi vào thân bình theo phương tiếp tuyến, tạo chuyển động xoáy khiến các giọt lỏng và hạt rắn nặng hơn bị văng ra thành trong, mất động năng và rơi xuống khoang chứa đáy, trong khi khí sạch thoát ra ở tâm. Thiết bị không dùng lõi lọc tiêu hao, gần như không tạo tổn thất áp suất đáng kể và hoạt động ổn định ở lưu lượng lớn.

    Điểm phân biệt quan trọng nhất khi chọn mua là đường kính cắt (cut-size) — kích thước hạt/giọt nhỏ nhất mà thiết bị còn tách được hiệu quả, phụ thuộc lưu lượng thiết kế và hình dạng xoáy bên trong. Chọn cyclone separator theo đúng lưu lượng vận hành thực tế, không theo cỡ ống hiện có, vì lắp quá cỡ hoặc dưới cỡ đều làm giảm hiệu suất tách và có thể cuốn ngược lỏng vào dòng khí ra.

    Thông số kỹ thuật và quy cách cung cấp

    Tiêu chuẩnThiết kế bình áp lực theo ASME BPVC Sec. VIII Div.1 hoặc TCVN 8366; mặt bích theo ASME B16.5 / JIS B2220
    Nguyên lý táchLy tâm xoáy (cyclonic) — dòng khí/hơi đi tiếp tuyến vào thân, ly tâm ép giọt lỏng/hạt rắn văng ra thành, rơi xuống đáy chứa
    Môi chất áp dụngKhí nén, hơi bão hòa/hơi quá nhiệt, khí công nghiệp (N2, CO2), một số dòng khí có lẫn hạt rắn mịn
    Kết nốiMặt bích ASME B16.5 Class 150/300, hoặc ren NPT/BSP cho cỡ nhỏ DN15–DN50
    Vật liệu thânThép carbon SA106/A105 (dòng hơi áp cao), inox SUS304/316 khi cần chống ăn mòn
    Áp suất/nhiệt độ làm việcTheo model và catalogue nhà sản xuất — tra bảng PN/nhiệt độ tương ứng trước khi đặt hàng
    Hiệu suất táchLoại bỏ phần lớn giọt lỏng/hạt rắn kích thước lớn theo đường kính cắt (cut-size) công bố của nhà sản xuất; không thay thế bộ lọc tinh phía sau
    Thương hiệu phân phốiParker, Sulzer, Alfa Laval, GEA — kèm các nguồn OEM tương đương theo đúng tiêu chuẩn và quy cách yêu cầu
    Chứng từCO, CQ, chứng nhận vật liệu MTC theo yêu cầu; hồ sơ thử áp lực (hydrotest) khi có yêu cầu
    Quy cách đóng góiĐóng kiện gỗ hoặc pallet theo kích thước bình, có phụ kiện bích/gioăng đi kèm nếu đặt trọn bộ

    Tiêu chuẩn tham chiếu

    • ASME BPVC Section VIII Div.1 – Tiêu chuẩn thiết kế bình chịu áp lực
    • ASME B16.5 – Mặt bích thép và phụ kiện nối ống
    • TCVN 8366:2010 – Bình chịu áp lực, yêu cầu kỹ thuật an toàn
    • ASME B31.3 – Đường ống công nghệ (process piping), tham chiếu khi lắp đặt

    Ứng dụng trong nhà máy FDI

    • Điện tử & SMT: lắp trước đầu phun khí nén/N2 để loại giọt dầu-nước lẫn trong khí, tránh lem ố bề mặt board mạch.
    • Thực phẩm & đóng gói: tách hơi ẩm ngưng tụ khỏi khí nén cấp cho máy đóng gói, tránh đọng nước làm hỏng bao bì.
    • Cơ khí chính xác & CNC: bảo vệ khí cụ đo, van điều khiển khí nén khỏi giọt dầu/nước cuốn theo đường ống.
    • Hệ thống hơi & HVAC: tách nước ngưng khỏi đường hơi trước van điều khiển, giảm nguy cơ thủy kích (water hammer).
    • Dệt may: tách ẩm khí nén cấp máy dệt, máy nhuộm khí, hạn chế ố loang trên vải.

    Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

    • Chọn theo lưu lượng thực tế, không theo cỡ ống. Nhiều nơi chọn cyclone separator theo đường kính ống sẵn có thay vì lưu lượng vận hành thực tế, khiến thiết bị hoạt động ngoài dải thiết kế, giảm hiệu suất tách và có thể cuốn ngược giọt lỏng vào dòng khí ra.
    • Xác định đúng áp suất và nhiệt độ làm việc trước khi đặt hàng. Chọn sai class mặt bích hoặc vật liệu thân so với áp suất/nhiệt độ thực tế của hệ thống hơi hoặc khí nén dễ gây rò rỉ tại gioăng hoặc biến dạng thân bình khi vận hành liên tục.
    • Không thay thế bộ lọc tinh phía sau. Cyclone separator chỉ tách hạt/giọt kích thước lớn theo đường kính cắt công bố; hệ khí nén cần độ sạch cao (ISO 8573-1) vẫn phải lắp thêm phin lọc coalescing hoặc lọc than hoạt tính phía sau.
    • Chọn vật liệu phù hợp môi chất. Thép carbon phù hợp hơi sạch, khí nén thông thường; môi chất có clorua, hóa chất hoặc khí ẩm ăn mòn cao nên chuyển sang inox 304/316 để tránh rỗ thân bình sau thời gian ngắn vận hành.
    • Bố trí đúng vị trí và hướng lắp đặt. Lắp sai chiều dòng vào (không đúng phương tiếp tuyến) hoặc đặt sai cao độ khoang chứa đáy làm giảm hiệu ứng xoáy ly tâm, khiến thiết bị mất tác dụng tách pha dù đúng model.

    Vì sao nhà máy FDI chọn BAMBUMRO

    Một giọt nước lọt qua đường khí nén có thể làm hỏng cả lô sản phẩm điện tử hoặc dừng dây chuyền đóng gói thực phẩm. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

    • One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
    • VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
    • Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

    Câu hỏi thường gặp về thiết bị tách pha

    Cyclone separator khác gì bộ lọc khí nén thông thường?

    Cyclone separator tách pha bằng lực ly tâm, không có lõi lọc tiêu hao và gần như không gây tổn thất áp suất, phù hợp tách giọt lỏng/hạt lớn ở lưu lượng cao. Bộ lọc khí nén (lọc thô, lọc tinh, coalescing) dùng lõi lọc để loại hạt mịn hơn nhưng cần thay lõi định kỳ.

    Khi nào cần lắp cyclone separator trước máy sấy khí (air dryer)?

    Khi đường ống có nguy cơ cuốn theo lượng lớn nước ngưng hoặc dầu máy nén, đặc biệt sau máy nén khí trục vít bôi trơn dầu hoặc đường ống dài đặt ngoài trời. Tách bớt lỏng trước giúp máy sấy khí hoạt động ổn định và kéo dài tuổi thọ lõi hút ẩm.

    Cyclone separator có tách được bụi mịn không?

    Hiệu quả với hạt/giọt kích thước lớn hơn đường kính cắt của model; hạt mịn dưới ngưỡng này vẫn theo dòng khí ra ngoài. Với yêu cầu khí sạch cấp phòng sạch hoặc điện tử, cần kết hợp thêm lọc tinh hoặc lọc HEPA phía sau.

    BAMBUMRO có cung cấp cyclone separator theo bản vẽ hoặc lưu lượng riêng không?

    Có. Đội kỹ thuật BAMBUMRO tư vấn chọn cỡ theo lưu lượng, áp suất và môi chất thực tế của hệ thống, đặt hàng theo bản vẽ khi cần cỡ đặc biệt, kèm CO/CQ và hỗ trợ giao hàng nhanh cho các KCN phía Nam.

    Báo giá và đặt hàng

    Gửi danh mục quy cách hoặc bản vẽ để nhận báo giá trong vòng 4 giờ làm việc. Hotline 0902 506 009 (tiếng Việt) · 09.3465.1000 (tiếng Hàn) · Email info@bambumro.com. Chưa rõ quy cách? Để lại số điện thoại ở form phía trên để kỹ thuật gọi lại tư vấn chọn đúng cỡ.
