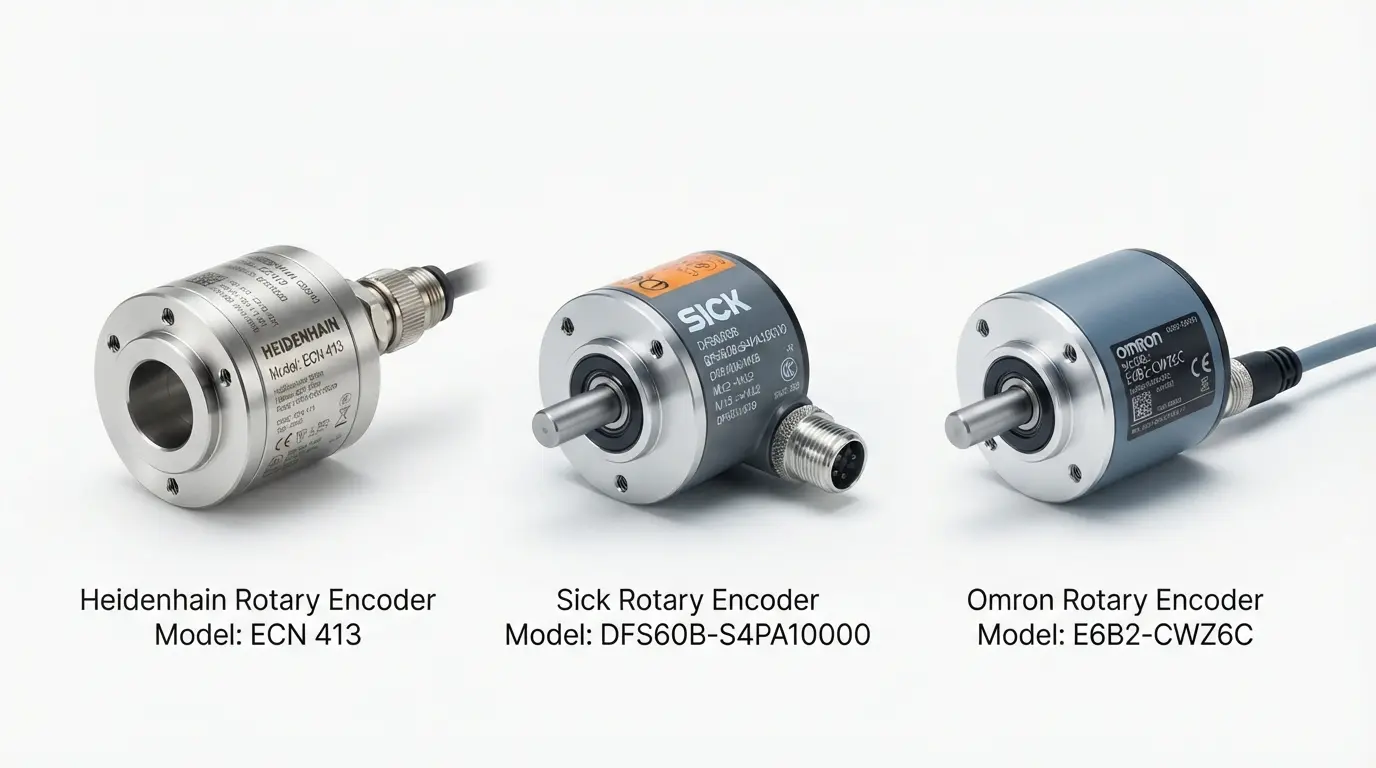

Encoder vòng quay

Encoder vòng quay là cảm biến chuyển đổi góc quay của trục thành tín hiệu điện — dạng xung vuông (incremental) hoặc mã số nhị phân (absolute) — để bộ điều khiển biết chính xác vị trí, tốc độ và chiều quay của trục máy. BAMBUMRO cung cấp encoder vòng quay tương đối và tuyệt đối, độ phân giải từ vài trăm đến hàng chục nghìn xung mỗi vòng, kiểu trục đặc (shaft) hoặc trục rỗng (hollow shaft) để lắp trực tiếp lên trục motor không cần khớp nối. Đáp ứng cấp bảo vệ IP65 trở lên cho môi trường bụi, ẩm trong nhà xưởng. Tư vấn chọn độ phân giải theo yêu cầu điều khiển thực tế, giao hàng nhanh cho khu công nghiệp phía Nam.

Encoder vòng quay là gì? Cấu tạo và nguyên lý làm việc

Encoder vòng quay (rotary encoder) gắn đồng trục với motor hoặc trục quay cần giám sát, bên trong có đĩa mã hoặc cảm biến từ tính đọc góc quay và xuất tín hiệu về PLC, driver servo hoặc bộ đếm. Độ phân giải (số xung/vòng) quyết định độ mịn của phép đo vị trí và tốc độ.

Khác biệt cốt lõi nằm ở khả năng nhớ vị trí. Encoder tương đối (incremental) chỉ đếm xung từ thời điểm cấp điện, mất vị trí khi mất điện và cần homing lại. Encoder tuyệt đối (absolute) mã hóa vị trí thật theo từng góc quay, giữ nguyên giá trị kể cả khi mất điện, phù hợp ứng dụng không được phép chạy lại từ gốc.

Thông số kỹ thuật và quy cách cung cấp

Tiêu chuẩn tham chiếu

• IEC 60529 – Cấp bảo vệ IP cho vỏ cảm biến
• IEC 61800-5-2 – An toàn chức năng liên quan phản hồi vị trí trong hệ truyền động
• EN 61000-6-2 – Miễn nhiễm nhiễu điện từ công nghiệp
• SSI (Synchronous Serial Interface) – Giao thức truyền tín hiệu phổ biến cho encoder tuyệt đối

Ứng dụng trong nhà máy FDI

• Servo & điều khiển vị trí: phản hồi vị trí trục cho driver servo, bàn xoay chỉ số trong máy CNC.
• Băng tải & logistics: đo tốc độ và chiều dài vật liệu trên băng tải cuộn, hệ thống phân loại hàng.
• Thang máy & cơ cấu nâng hạ: encoder tuyệt đối đa vòng xác định vị trí tầng, không cần chạy về gốc sau mất điện.
• In ấn & bao bì: đồng bộ tốc độ trục cuộn với tốc độ in, tránh lệch màu khi tốc độ máy thay đổi.
• HVAC & xử lý nước: giám sát vị trí van điều khiển, tốc độ quạt hoặc bơm biến tần.

Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

• Chọn độ phân giải theo yêu cầu điều khiển, không chọn cao hơn mức cần. Độ phân giải quá cao làm tăng chi phí và dữ liệu truyền không cần thiết, có thể vượt băng thông xử lý của PLC đời cũ. Nên xác định độ mịn vị trí thực tế yêu cầu trước khi chọn số xung/vòng.
• Chọn đúng kiểu trục theo cách lắp. Trục rỗng lắp trực tiếp lên trục motor không cần khớp nối, giảm sai số lệch tâm; trục đặc cần thêm khớp nối mềm để tránh lực uốn làm hỏng ổ bi encoder khi trục motor rung.
• Xác định absolute hay incremental theo yêu cầu vận hành. Nếu dây chuyền không chấp nhận thời gian homing sau mất điện, bắt buộc dùng encoder tuyệt đối, dù giá cao hơn — dùng nhầm incremental sẽ gây gián đoạn sản xuất mỗi lần khởi động lại.
• Kiểm tra chuẩn tín hiệu tương thích với bộ điều khiển. Encoder xuất tín hiệu SSI, EtherCAT hoặc NPN/PNP khác nhau — cần khớp với ngõ vào của PLC/driver hiện có, nếu không phải qua bộ chuyển đổi tín hiệu trung gian.
• Đảm bảo cấp bảo vệ phù hợp môi trường lắp đặt. Vị trí gần nước, dầu cắt hoặc bụi kim loại cần IP65 trở lên và đầu nối kín nước; dùng bản tiêu chuẩn IP54 trong môi trường này khiến encoder hỏng sớm do ẩm lọt vào mạch điện tử.

Vì sao nhà máy FDI chọn BAMBUMRO

Chọn sai độ phân giải encoder khiến hệ điều khiển vị trí kém chính xác dù servo motor và driver đều hoạt động đúng. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

• One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
• VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
• Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

Câu hỏi thường gặp về encoder vòng quay

Encoder tương đối và tuyệt đối khác nhau thế nào?

Encoder tương đối chỉ đếm xung, mất vị trí khi mất điện và cần chạy về gốc lại. Encoder tuyệt đối mã hóa vị trí thật, giữ nguyên giá trị dù mất điện, phù hợp ứng dụng không được phép reset vị trí mỗi lần khởi động.

Encoder trục rỗng có lắp được cho mọi loại motor không?

Không, cần khớp đúng đường kính trục motor và kiểu mặt bích lắp đặt (face mount hoặc servo mount). Gửi thông số trục motor và không gian lắp đặt để BAMBUMRO tư vấn model phù hợp.

Độ phân giải bao nhiêu xung/vòng là đủ dùng?

Tùy ứng dụng: băng tải thông thường dùng 500–1.000 xung/vòng là đủ, trong khi trục servo CNC cần độ phân giải cao hơn nhiều theo yêu cầu độ chính xác định vị của máy.

BAMBUMRO có hỗ trợ chọn encoder thay thế theo model cũ không?

Có. Gửi tem thông số hoặc hình ảnh nhãn encoder cũ, đội kỹ thuật BAMBUMRO đối chiếu model tương đương và tư vấn phương án thay thế phù hợp, kèm báo giá trong ngày.
