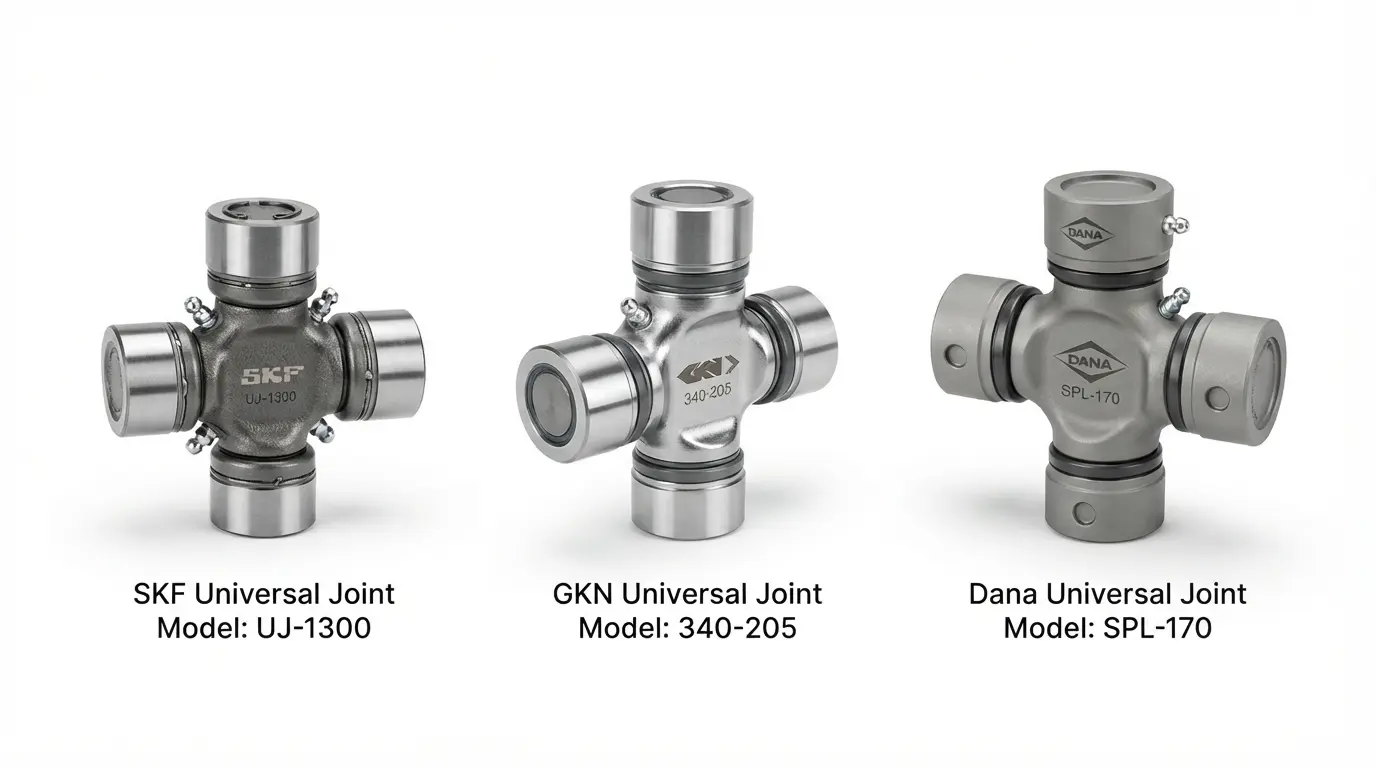

Khớp chữ thập

Khớp chữ thập là cơ cấu truyền mô-men xoắn giữa hai trục không đồng trục, cho phép góc lệch nhất định trong khi vẫn truyền chuyển động quay liên tục, thường thấy ở trục truyền động máy công cụ, cơ cấu lái và các hệ dẫn động cần đổi hướng trục. BAMBUMRO cung cấp khớp chữ thập đơn và khớp chữ thập kép (double universal joint), thân thép rèn hoặc thép hợp kim chịu tải, dải kích thước theo đường kính trục lắp đặt. Khớp kép giúp giảm dao động tốc độ khi góc lệch trục lớn, phù hợp ứng dụng cần độ đồng đều chuyển động cao hơn. Giao hàng theo bản vẽ hoặc mẫu vật cho khu công nghiệp phía Nam.

Khớp chữ thập là gì? Cấu tạo và nguyên lý làm việc

Khớp chữ (universal joint, còn gọi khớp các đăng) gồm hai càng chữ U gắn vào hai đầu trục, nối với nhau qua một trục chữ thập (spider) có bốn chốt xoay trên ổ bi kim, cho phép truyền mô-men khi hai trục lệch góc so với nhau. Góc lệch cho phép và mô-men truyền phụ thuộc kích thước khớp và chất lượng ổ bi kim tại các khớp xoay.

Điểm phân biệt kỹ thuật quan trọng là số lượng khớp nối tiếp. Khớp chữ đơn khi trục lệch góc sẽ sinh dao động tốc độ góc theo chu kỳ, dù trục đầu vào quay đều — góc lệch càng lớn, dao động càng rõ. Khớp chữ kép ghép hai khớp đơn nối tiếp đúng cách để triệt tiêu phần lớn dao động này, cho tốc độ đầu ra gần đều hơn khi góc lệch lớn.

Thông số kỹ thuật và quy cách cung cấp

Tiêu chuẩn tham chiếu

• DIN 808 – Kích thước và góc lệch khớp chữ đơn/kép
• ISO 10 – Dung sai chung áp dụng cho chi tiết gia công cơ khí liên quan
• JIS B1804 – Khớp nối trục theo tiêu chuẩn Nhật, tham chiếu khi có bản vẽ Nhật
• AGMA 9002 – Hướng dẫn chọn khớp nối trục cho hệ truyền động công nghiệp (tham chiếu)

Ứng dụng trong nhà máy FDI

• Máy công cụ: trục truyền động chính khi tâm động cơ và trục làm việc không thẳng hàng do giới hạn không gian lắp đặt.
• Cơ khí chế tạo: trục truyền động giữa hộp giảm tốc và cơ cấu chấp hành đặt lệch góc trên khung máy.
• Ô tô — xe máy: trục truyền động các đăng nguyên lý tương tự, dùng tham chiếu khi bảo trì thiết bị chuyên dụng trong xưởng.
• Kết cấu nâng hạ: trục dẫn động tời quay khi trục motor và trục tang cuốn không đồng trục.
• Nông nghiệp & thiết bị di động: trục trích công suất (PTO) nối thiết bị gắn ngoài với động cơ chính qua góc lệch thay đổi.

Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

• Xác định góc lệch thực tế trước khi chọn khớp đơn hay khớp kép. Góc lệch nhỏ (dưới khoảng 15 độ) dùng khớp đơn là đủ; góc lệch lớn hơn nên dùng khớp kép để giảm dao động tốc độ, tránh rung và mòn nhanh ổ bi kim tại khớp xoay.
• Bố trí đúng góc pha khi lắp khớp chữ thập kép. Khớp kép chỉ triệt tiêu dao động tốc độ hiệu quả khi hai khớp đơn được bố trí đúng góc pha (trong cùng mặt phẳng) — lắp sai góc pha khiến dao động cộng dồn thay vì triệt tiêu.
• Tính mô-men truyền có dự phòng cho tải va đập. Trục truyền động thường chịu mô-men đỉnh cao hơn mô-men danh nghĩa khi khởi động hoặc tải đột ngột — chọn khớp sát mô-men định mức dễ gây nứt gãy chốt chữ thập.
• Kiểm tra và bôi trơn ổ bi kim định kỳ. Khớp chữ có ổ bi kim nhỏ chịu tải lớn tại các điểm xoay — thiếu bôi trơn định kỳ khiến ổ bi mòn nhanh, sinh khe hở và rung động lớn khi truyền mô-men.
• Gửi đúng kích thước trục và rãnh then khi đặt gia công. Khớp chữ cần khớp chính xác với trục lắp đặt hai đầu — gửi thiếu thông tin đường kính trục hoặc kiểu rãnh then dễ dẫn đến khớp không lắp vừa khi nhận hàng.

Vì sao nhà máy FDI chọn BAMBUMRO

Khớp chữ thập chọn sai loại đơn/kép khiến trục truyền động rung theo chu kỳ, làm giảm tuổi thọ cả cụm ổ đỡ liên quan. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

• One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
• VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
• Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

Câu hỏi thường gặp về khớp chữ thập

Khớp chữ thập và khớp nối trục thông thường khác nhau ở đâu?

Khớp nối trục thông thường (rigid hoặc flexible) yêu cầu hai trục gần như đồng trục, chỉ bù sai số nhỏ. Khớp chữ được thiết kế riêng để truyền mô-men khi hai trục lệch góc rõ rệt, phù hợp bố trí không gian hạn chế.

Khi nào cần dùng khớp chữ thập kép thay vì khớp đơn?

Khi góc lệch trục lớn hoặc ứng dụng yêu cầu tốc độ đầu ra đều, gần bằng tốc độ đầu vào (ví dụ trục truyền động máy công cụ chính xác), nên dùng khớp kép bố trí đúng góc pha để giảm dao động tốc độ.

Vì sao khớp chữ thập bị rung khi hoạt động?

Nguyên nhân thường gặp là ổ bi kim mòn do thiếu bôi trơn, góc lệch trục vượt giới hạn cho phép của khớp, hoặc với khớp kép là bố trí sai góc pha khiến dao động tốc độ không được triệt tiêu.

BAMBUMRO có gia công khớp chữ thập theo kích thước trục riêng không?

Có. Gửi bản vẽ hoặc mẫu vật kèm đường kính trục, góc lệch thực tế và mô-men truyền yêu cầu, đội kỹ thuật BAMBUMRO tư vấn kích thước khớp phù hợp và báo giá trong ngày.
