Đĩa xích

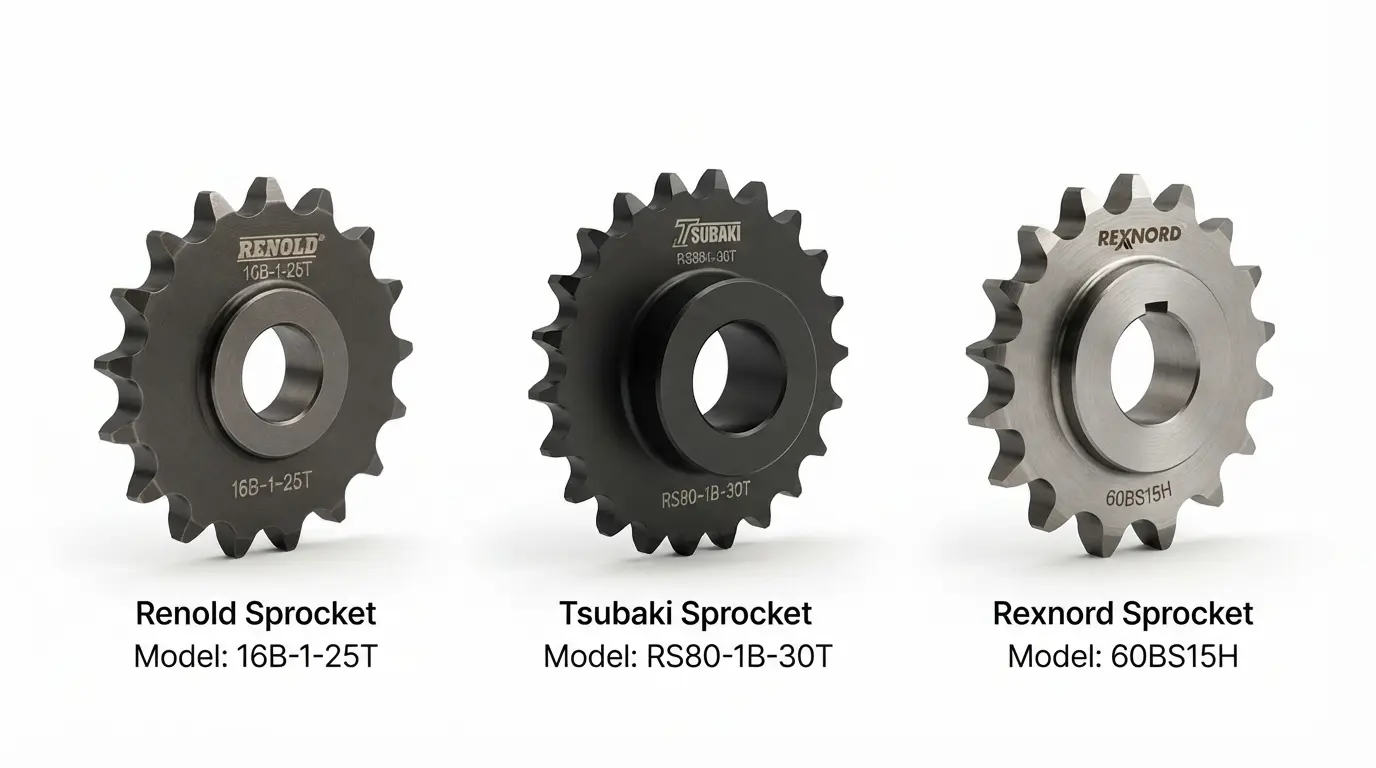

Đĩa xích là chi tiết dẫn động ăn khớp với xích con lăn để truyền chuyển động và mô-men xoắn giữa các trục trong băng tải, xích tải và hệ thống nâng hạ. BAMBUMRO cung cấp đĩa xích theo tiêu chuẩn ASA (Mỹ) và DIN 8187/ISO 606 (châu Âu), đáp ứng cả xích đơn, xích đôi và xích ba, số răng phổ biến từ 9 đến 95 răng tùy bước xích. Sản phẩm gia công từ thép C45 hoặc thép hợp kim, tôi cao tần bề mặt răng để chống mài mòn, có bản taper lock tháo lắp nhanh không cần ép trục. Hàng có sẵn các bước xích thông dụng tại kho TP.HCM, gia công theo bản vẽ cho quy cách đặc biệt, giao nhanh cho các khu công nghiệp phía Nam.

Đĩa xích là gì? Cấu tạo và nguyên lý làm việc

Nhông xích công nghiệp (sprocket) có vành răng hình dạng đặc thù khớp vừa con lăn của xích, gắn lên trục qua bore trơn có then hoặc bore taper lock. Số răng và bước xích phải khớp chính xác với xích sử dụng — sai bước xích khiến răng đĩa mòn nhanh bất thường và xích trượt gây giật cục trên băng tải.

Điểm phân biệt kỹ thuật quan trọng là loại bore và số dãy xích. Nhông xích công nghiệp bore trơn cần doa và gia công rãnh then theo trục thực tế, phù hợp lắp cố định lâu dài. Đĩa xích taper lock dùng bạc côn kẹp ma sát, tháo lắp trong vài phút và không cần dừng máy lâu khi thay thế, phù hợp bảo trì định kỳ trong nhà máy vận hành liên tục.

Thông số kỹ thuật và quy cách cung cấp

Tiêu chuẩn tham chiếu

• ASA / ANSI B29.1 – Xích con lăn và đĩa xích tiêu chuẩn Mỹ
• DIN 8187 / ISO 606 – Xích con lăn và đĩa xích công nghiệp châu Âu
• JIS B1801 – Đĩa xích theo tiêu chuẩn Nhật, dùng cho máy nhập từ Nhật
• ISO 10823 – Hướng dẫn chọn xích và đĩa xích theo công suất truyền

Ứng dụng trong nhà máy FDI

• Băng tải & logistics: dẫn động băng tải con lăn, băng tải chuyền hàng trong kho phân phối.
• Cơ khí chế tạo: hệ truyền động máy công cụ, máy đóng gói cần tỷ số truyền cố định qua xích.
• Ô tô — xe máy: băng chuyền lắp ráp, dây chuyền sơn tĩnh điện dùng xích tải treo.
• Thực phẩm & đóng gói: xích tải chuyền chai lọ, thùng carton tốc độ cao, nhông xích công nghiệp thép không gỉ theo yêu cầu vệ sinh.
• Kết cấu nâng hạ: tời nâng, cầu trục nhỏ dùng nhông xích công nghiệp dẫn động cùng xích tải trọng.

Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

• Khớp đúng bước xích trước khi đặt hàng. Nhông xích công nghiệp và xích phải cùng bước (pitch) tính bằng inch hoặc mm theo bảng ASA/DIN. Đặt nhầm bước xích khiến răng ăn khớp lệch, gây mòn cả đĩa lẫn xích chỉ sau vài tuần vận hành.
• Chọn đúng số dãy xích theo tải thực tế. Xích đơn phù hợp tải nhẹ, xích đôi/ba dùng khi công suất truyền lớn hoặc cần dự phòng. Lắp đĩa một dãy cho tải hai dãy sẽ quá tải răng và gãy sớm.
• Xác định kiểu bore trước khi hỏi giá. Bore trơn cần biết chính xác đường kính trục và rãnh then; bore taper lock chỉ cần chọn đúng mã bạc côn. Gửi kèm bản vẽ trục tránh sai lệch dung sai lắp ghép.
• Kiểm tra độ đồng tâm giữa các đĩa xích. Hai nhông xích công nghiệp trên cùng hệ truyền động lệch tâm hoặc lệch song song làm xích mòn lệch một bên, phát tiếng ồn và rút ngắn tuổi thọ cả cụm truyền động.
• Tính dự phòng mòn răng theo môi trường. Môi trường bụi, tải va đập nên chọn vật liệu tôi cao tần và bôi trơn định kỳ; nhông xích công nghiệp không tôi bề mặt mòn nhanh gấp nhiều lần trong điều kiện tải nặng liên tục.

Vì sao nhà máy FDI chọn BAMBUMRO

Một đĩa xích mòn không thay kịp có thể làm cả dây chuyền băng tải dừng đột ngột giữa ca sản xuất. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

• One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
• VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
• Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

Câu hỏi thường gặp về đĩa xích

Đĩa xích ASA và DIN khác nhau ở điểm nào?

ASA tính theo hệ inch, phổ biến trong máy nhập từ Mỹ; DIN/ISO 606 tính theo hệ mét, phổ biến ở máy châu Âu. Bước xích tương đương nhưng không lắp lẫn trực tiếp — cần đối chiếu bảng quy đổi trước khi thay thế.

Làm sao biết đĩa xích đã mòn cần thay?

Quan sát răng đĩa bị mài mỏng hình móc câu, xích trượt hoặc phát tiếng kêu khi ăn khớp là dấu hiệu cần thay. Mòn răng đĩa không thay kịp sẽ kéo theo mòn nhanh dây xích mới.

Bore taper lock có thay được bore trơn không?

Có thể, nhưng cần đổi cả nhông xích công nghiệp sang loại taper lock và đặt bạc côn đúng đường kính trục. Ưu điểm là tháo lắp nhanh, không cần doa lại đĩa khi đổi cỡ trục trong tương lai.

BAMBUMRO có gia công đĩa xích theo bản vẽ không?

Có. Với số răng hoặc bore đặc biệt ngoài dải tiêu chuẩn, BAMBUMRO nhận gia công theo bản vẽ khách hàng, kèm CO/CQ vật liệu và báo giá trong 4 giờ làm việc.

Báo giá và đặt hàng

Gửi danh mục quy cách hoặc bản vẽ để nhận báo giá trong vòng 4 giờ làm việc. Hotline 0902 506 009 (tiếng Việt) · 09.3465.1000 (tiếng Hàn) · Email info@bambumro.com. Chưa rõ quy cách? Để lại số điện thoại ở form phía trên để kỹ thuật gọi lại tư vấn chọn đúng cỡ.
