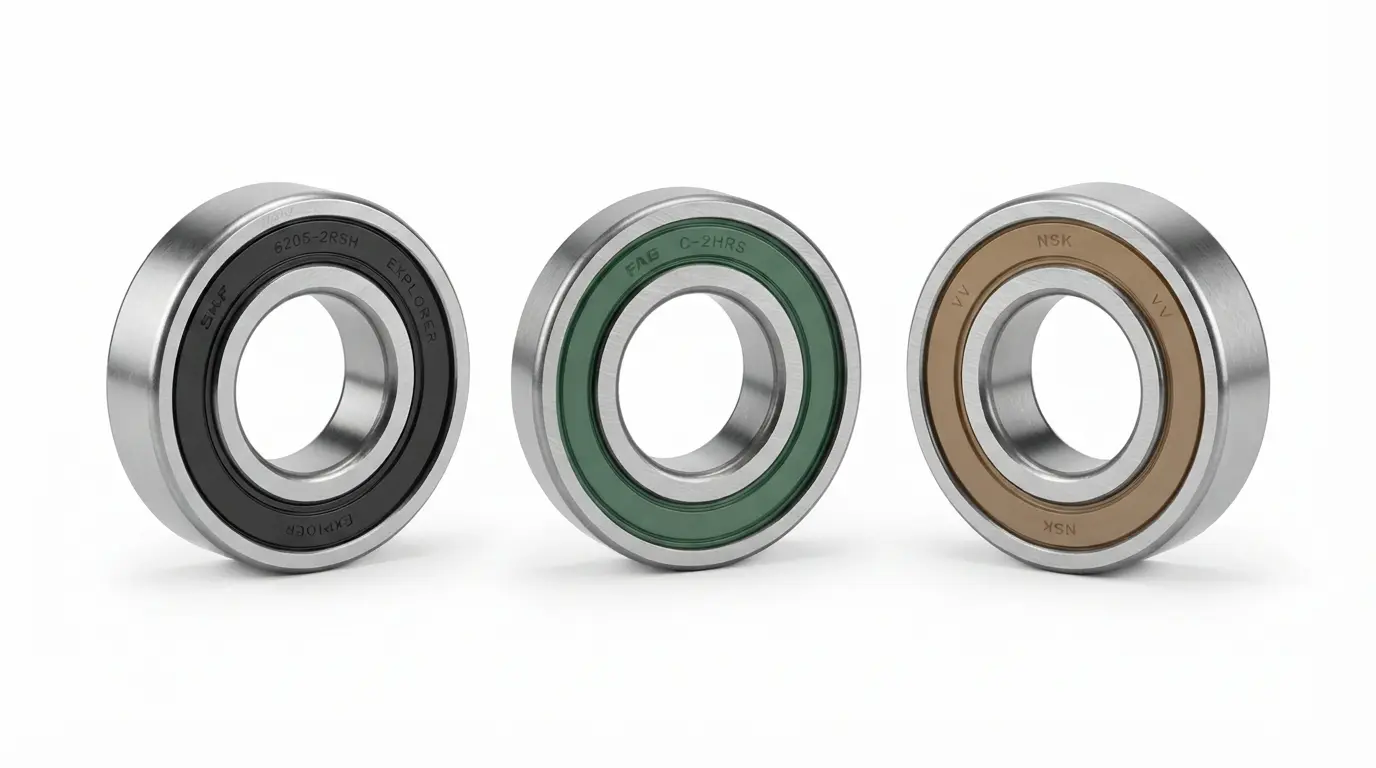

Ổ bi cầu

Vòng bi cầu, còn gọi là ổ bi cầu hoặc bạc đạn cầu, là chi tiết đỡ trục quay dùng viên bi thép làm phần tử lăn giữa vòng trong và vòng ngoài, giúp giảm ma sát so với trục trượt trực tiếp, ứng dụng trong hầu hết động cơ, bơm, quạt, băng tải và hộp giảm tốc. BAMBUMRO cung cấp vòng bi cầu rãnh sâu, tiếp xúc góc và tự lựa theo tiêu chuẩn ISO 15/DIN 625, đủ dải kích thước từ nhỏ đến lớn. Hàng chính hãng SKF, FAG, NSK có sẵn tại kho, giao nhanh cho các khu công nghiệp phía Nam.

Ổ bi cầu là gì? Cấu tạo và nguyên lý làm việc

Vòng bi cầu gồm vòng trong, vòng ngoài, các viên bi thép và vòng cách (cage) giữ khoảng cách đều giữa các viên bi, cho phép trục quay trơn với ma sát lăn thấp hơn nhiều so với ma sát trượt. Đây là loại vòng bi phổ biến nhất nhờ tốc độ quay cao, giá thành hợp lý và lắp đặt đơn giản.

Điểm phân biệt quan trọng là khả năng chịu tải theo phương: vòng bi cầu rãnh sâu (deep groove) chịu chủ yếu tải hướng kính và một phần tải dọc trục hai chiều, dùng phổ biến nhất; vòng bi cầu tiếp xúc góc chịu tải dọc trục một chiều tốt hơn, thường lắp thành cặp đối nghịch; vòng bi cầu tự lựa có hai hàng bi trên rãnh cầu, tự bù được sai lệch góc lắp đặt.

Thông số kỹ thuật và quy cách cung cấp

Tiêu chuẩn tham chiếu

• ISO 15 – Kích thước bao (boundary dimensions) của vòng bi
• DIN 625 – Vòng bi rãnh sâu, kích thước và dung sai
• ISO 492 – Dung sai và cấp chính xác vòng bi
• ISO 281 – Tính toán tuổi thọ danh định (L10) của vòng bi

Ứng dụng trong nhà máy FDI

• Điện tử & SMT: đỡ trục động cơ băng tải phòng sạch, ưu tiên vòng bi có phớt chắn để hạn chế bụi.
• Cơ khí & CNC: đỡ trục chính tốc độ cao, cần cấp chính xác P5/P6 và vòng cách phù hợp.
• Thực phẩm: đỡ trục băng tải, máy trộn tiếp xúc thực phẩm — ưu tiên vòng bi inox hoặc bôi trơn mỡ thực phẩm.
• Ô tô – xe máy: đỡ trục bánh xe, trục truyền động phụ tùng bảo trì dây chuyền lắp ráp.
• Logistics & kho: đỡ trục con lăn băng tải, xe nâng, cần vòng bi chịu bụi tốt.

Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

• Chọn đúng kiểu vòng bi theo hướng tải. Tải chủ yếu hướng kính chọn rãnh sâu; tải dọc trục một chiều lớn nên chọn tiếp xúc góc lắp cặp; lắp sai kiểu cho tải dọc trục lớn khiến vòng bi mòn lệch và hỏng sớm.
• Không nhầm lẫn cấp chính xác giữa các ứng dụng. Trục quay tốc độ cao như spindle CNC cần cấp P5/P6 trở lên; dùng cấp tiêu chuẩn P0 cho ứng dụng tốc độ cao gây rung và nóng vòng bi nhanh.
• Chọn kiểu che chắn theo môi trường lắp đặt. Môi trường bụi cần phớt chắn kín (2RS); môi trường sạch tốc độ cao nên dùng loại hở hoặc nắp che kim loại (2Z) để giảm ma sát nhiệt.
• Kiểm tra dung sai lắp ghép trục và gối đỡ. Lắp vòng bi quá chặt hoặc quá lỏng so với dung sai khuyến cáo đều gây nóng bất thường hoặc rơ trục; nên đo đường kính trục và lỗ gối đỡ trước khi lắp.
• Bảo quản đúng cách trước khi lắp. Vòng bi mới để lâu trong kho ẩm có thể bị gỉ nhẹ trên bề mặt lăn; nên bảo quản trong bao bì gốc, nơi khô ráo và kiểm tra bằng tay trước khi lắp vào máy.

Vì sao nhà máy FDI chọn BAMBUMRO

Vòng bi cầu là chi tiết hao mòn nhanh nhất trong cụm quay, nên tồn kho sẵn mã thường dùng là bắt buộc. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

• One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
• VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
• Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

Câu hỏi thường gặp về ổ bi cầu

Vòng bi cầu rãnh sâu và tiếp xúc góc khác nhau thế nào?

Rãnh sâu chịu tải hướng kính và tải dọc trục hai chiều mức vừa phải, dùng phổ biến nhất; tiếp xúc góc chịu tải dọc trục một chiều lớn hơn nhờ góc tiếp xúc giữa bi và rãnh, thường lắp thành cặp đối nghịch để chịu tải hai chiều.

Vòng bi 2RS và 2Z khác nhau ở đâu?

2RS có phớt cao su chắn kín hai bên, chống bụi và ẩm tốt hơn nhưng ma sát nhẹ hơn tốc độ tối đa; 2Z có nắp che kim loại, ma sát thấp hơn, phù hợp tốc độ cao trong môi trường sạch.

Làm sao biết vòng bi cầu sắp hỏng?

Dấu hiệu thường gặp là tiếng kêu rít hoặc lạo xạo khi quay, độ rung tăng, hoặc nhiệt độ gối đỡ cao bất thường; nên đo độ rung định kỳ và thay trước khi vòng bi kẹt cứng gây dừng máy đột xuất.

BAMBUMRO có cung cấp vòng bi theo mã hãng cụ thể không?

Có. BAMBUMRO cung cấp vòng bi chính hãng SKF, FAG, NSK theo đúng mã số ghi trên vòng bi cũ hoặc bản vẽ, kèm CO/CQ và tư vấn thay thế tương đương khi mã gốc ngừng sản xuất.

Báo giá và đặt hàng

Gửi danh mục quy cách hoặc bản vẽ để nhận báo giá trong vòng 4 giờ làm việc. Hotline 0902 506 009 (tiếng Việt) · 09.3465.1000 (tiếng Hàn) · Email info@bambumro.com. Chưa rõ quy cách? Để lại số điện thoại ở form phía trên để kỹ thuật gọi lại tư vấn chọn đúng cỡ.
