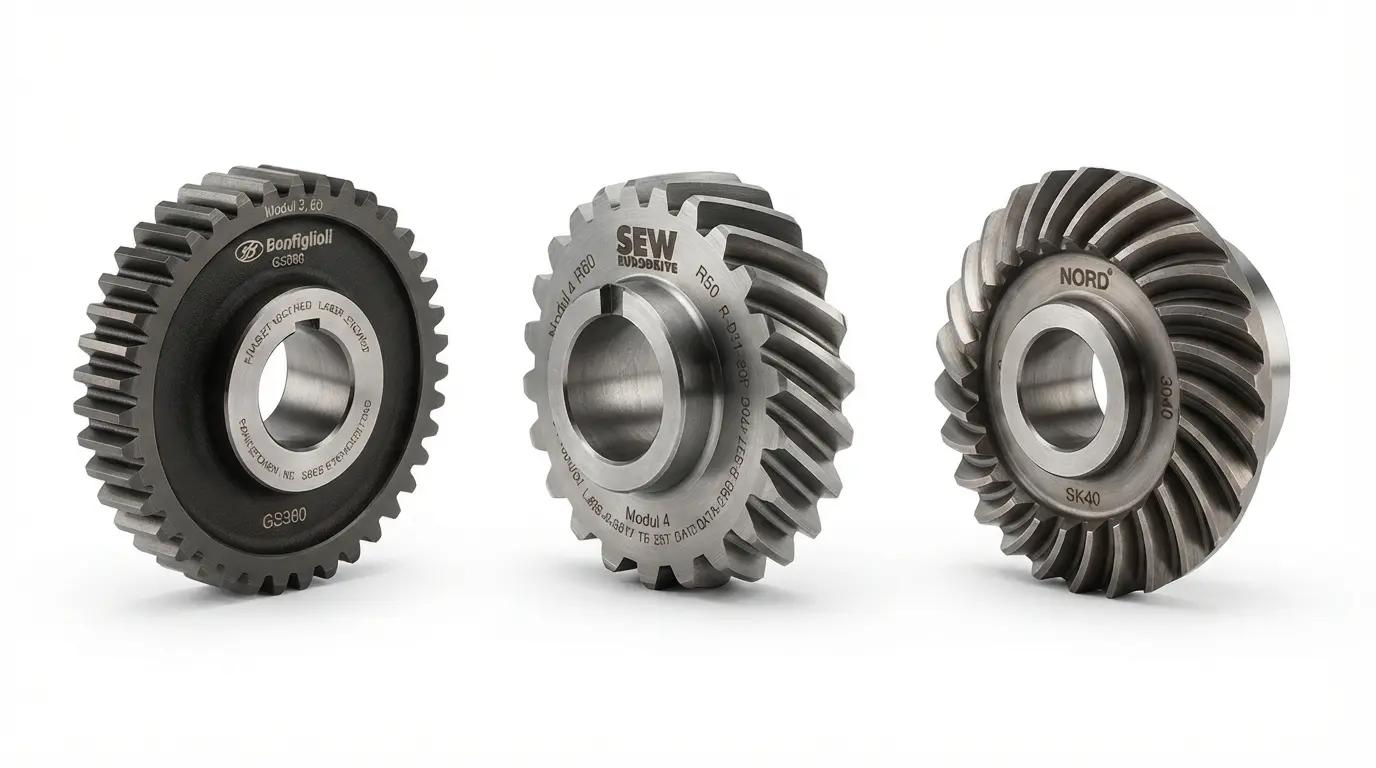

Bánh răng

Bánh răng là chi tiết truyền động ăn khớp trực tiếp giữa hai trục để thay đổi tốc độ, mô-men hoặc hướng quay, có mặt trong hầu hết hộp giảm tốc, máy công cụ và cơ cấu định vị chính xác. BAMBUMRO gia công bánh răng trụ răng thẳng, răng nghiêng và bánh răng côn theo module tiêu chuẩn hoặc theo bản vẽ/mẫu vật khách hàng cung cấp, vật liệu thép C45, thép hợp kim thấm cacbon 20CrMnTi hoặc gang tùy tải trọng và tốc độ làm việc. Hỗ trợ nhiệt luyện tôi cao tần hoặc thấm cacbon theo yêu cầu độ cứng bề mặt. Nhận đơn hàng gia công lẻ để thay thế bánh răng mòn hỏng, giao theo tiến độ cam kết cho nhà máy phía Nam.

Bánh răng là gì? Cấu tạo và nguyên lý làm việc

Bánh răng (gear) truyền chuyển động quay qua các răng ăn khớp trực tiếp với bánh răng đối tiếp, không qua khâu trung gian như xích hay dây đai nên tổn hao truyền động thấp và tỷ số truyền chính xác. Thông số cốt lõi là module (m), số răng (Z) và góc áp lực — hai bánh răng ăn khớp bắt buộc cùng module.

Phân biệt theo hướng răng quyết định đặc tính vận hành. Bánh răng răng thẳng đơn giản, dễ gia công, phù hợp tốc độ trung bình nhưng gây tiếng ồn và rung khi vào khớp. Bánh răng răng nghiêng ăn khớp êm hơn, chịu tải lớn hơn nhờ tiếp xúc dần theo đường chéo, nhưng sinh lực dọc trục cần ổ đỡ chặn phù hợp.

Thông số kỹ thuật và quy cách cung cấp

Tiêu chuẩn tham chiếu

• ISO 54 – Hệ module tiêu chuẩn cho bánh răng trụ
• DIN 867 – Biên dạng răng thân khai (involute) cho bánh răng công nghiệp
• ISO 1328 – Cấp chính xác chế tạo bánh răng trụ
• AGMA 2000 – Tiêu chuẩn Mỹ về cấp chính xác bánh răng (tham chiếu khi có bản vẽ Mỹ)

Ứng dụng trong nhà máy FDI

• Hộp giảm tốc & truyền động chính: thay thế bánh răng mòn hỏng trong hộp số công nghiệp để tránh dừng cả tuyến sản xuất chờ hàng nhập khẩu.
• Máy công cụ CNC: bánh răng trục chính, bánh răng nghiêng cấp chính xác cao cho cơ cấu định vị và chạy dao.
• Ô tô — xe máy: bánh răng côn trong cụm vi sai, bánh răng trung gian dây chuyền lắp ráp.
• Cơ khí chính xác & điện tử: bánh răng module nhỏ cho cơ cấu truyền động máy dán nhãn, máy đóng gói tốc độ cao.
• Kết cấu nâng hạ: bánh răng truyền động tời nâng, cầu trục, bánh răng côn đổi hướng trục quay.

Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

• Xác định đúng module trước khi đặt gia công. Hai bánh răng chỉ ăn khớp khi cùng module và góc áp lực. Đo module sai từ bánh răng mòn cũ sẽ khiến bánh mới không khớp hoặc khớp lệch, gây tiếng kêu và mòn nhanh.
• Chọn vật liệu và nhiệt luyện theo tải thực tế. Bánh răng chịu tải va đập hoặc chạy liên tục cần thấm cacbon tăng cứng bề mặt; dùng thép C45 không nhiệt luyện cho tải nặng sẽ mòn mặt răng chỉ sau thời gian ngắn.
• Cung cấp mẫu vật hoặc bản vẽ đầy đủ. Với bánh răng thay thế không còn bản vẽ gốc, nên gửi mẫu vật kèm số đo module, số răng, đường kính lỗ trục để tránh sai số khi gia công lại.
• Kiểm tra hướng nghiêng răng với bánh răng nghiêng. Bánh răng nghiêng có chiều xoắn trái hoặc phải — lắp nhầm chiều khiến lực dọc trục đẩy sai hướng, gây quá tải ổ bi chặn không được thiết kế cho chiều đó.
• Đồng bộ cặp bánh răng côn khi thay thế. Bánh răng côn chủ động và bị động thường được cân chỉnh theo cặp tại nhà máy sản xuất. Chỉ thay một chiếc trong cặp có thể gây ăn khớp lệch và tiếng ồn lớn.

Vì sao nhà máy FDI chọn BAMBUMRO

Một bánh răng trong hộp giảm tốc gãy răng có thể khiến cả dây chuyền chính ngừng chờ linh kiện nhập khẩu hàng tuần. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

• One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
• VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
• Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

Câu hỏi thường gặp về bánh răng

Bánh răng răng thẳng và nghiêng nên chọn loại nào?

Răng thẳng phù hợp tốc độ thấp đến trung bình, chi phí thấp, dễ thay thế. Răng nghiêng chạy êm hơn, chịu tải lớn hơn ở cùng kích thước nhưng cần ổ chặn lực dọc trục — phù hợp máy chạy liên tục tốc độ cao.

Làm sao xác định module của bánh răng cũ để đặt hàng lại?

Đo đường kính đỉnh răng chia cho (số răng cộng 2) sẽ ra module gần đúng, sau đó đối chiếu bảng module tiêu chuẩn ISO 54 để chọn giá trị chuẩn gần nhất. BAMBUMRO có thể đo lại từ mẫu vật khách gửi.

Bánh răng gia công riêng lẻ có đảm bảo ăn khớp với bánh cũ không?

Có, nếu gửi kèm mẫu vật hoặc bản vẽ đầy đủ module, số răng, góc áp lực và dung sai lỗ trục. BAMBUMRO kiểm tra ăn khớp thử trước khi giao với các đơn hàng quan trọng.

BAMBUMRO có gia công bánh răng côn theo cặp không?

Có. Với bánh răng côn chủ động — bị động, BAMBUMRO gia công đồng bộ theo cặp và kiểm tra vết ăn khớp trước khi xuất xưởng, kèm CO/CQ vật liệu theo yêu cầu.

Báo giá và đặt hàng

Gửi danh mục quy cách hoặc bản vẽ để nhận báo giá trong vòng 4 giờ làm việc. Hotline 0902 506 009 (tiếng Việt) · 09.3465.1000 (tiếng Hàn) · Email info@bambumro.com. Chưa rõ quy cách? Để lại số điện thoại ở form phía trên để kỹ thuật gọi lại tư vấn chọn đúng cỡ.
