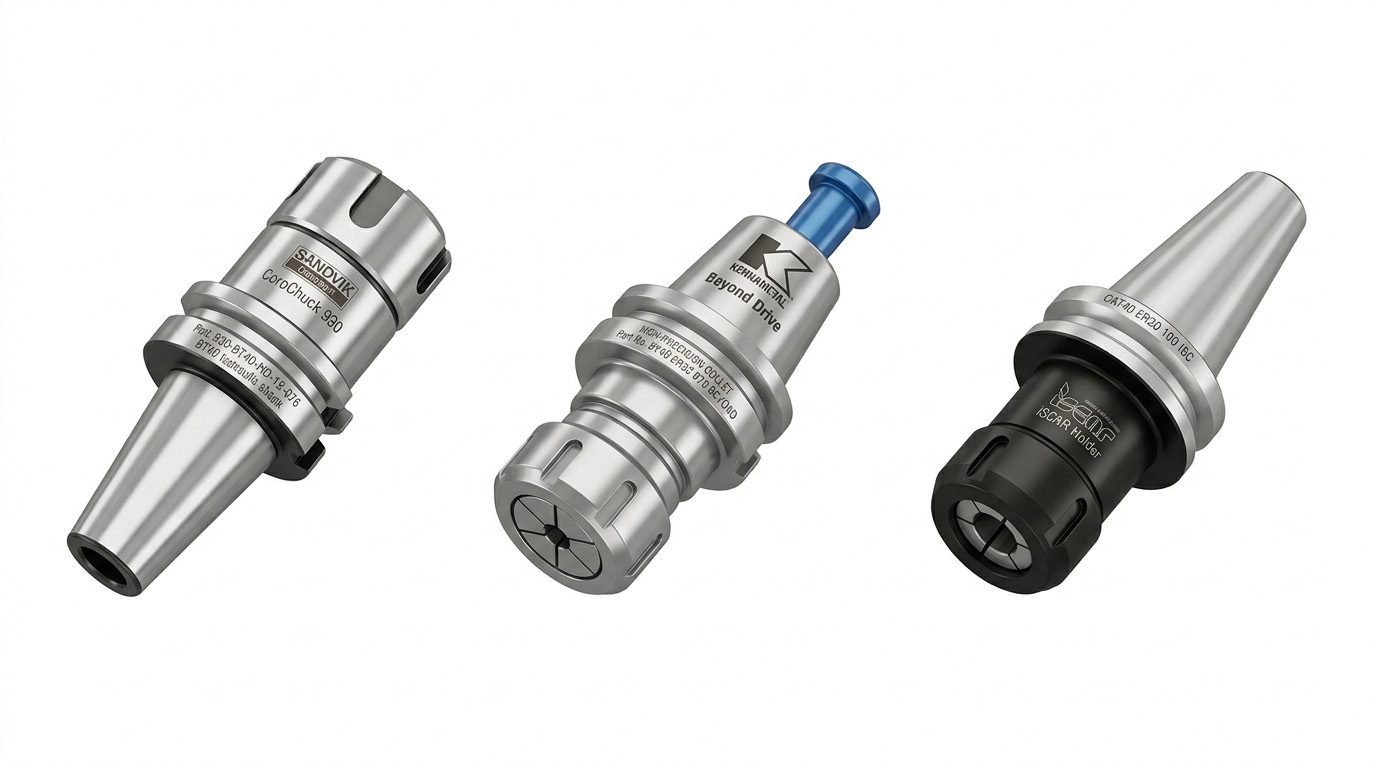

Cán dao

Cán dao là chi tiết trung gian gá giữa trục chính máy công cụ và dao cắt hoặc mảnh dao, có nhiệm vụ truyền chuyển động quay và lực cắt một cách chính xác, đồng thời định vị dao đúng vị trí gia công. Trên máy phay CNC, cán dao gắn vào trục chính theo các chuẩn côn phổ biến như BT, CAT (côn 7:24) hoặc HSK (côn ngắn, độ cứng vững cao); trên máy tiện, cán dao ôm mảnh dao theo hệ ngoài hoặc trong. BAMBUMRO cung cấp cán dao phù hợp nhiều chuẩn côn và kiểu kẹp (ER collet, Weldon, thủy lực, cân bằng động), tương thích máy CNC phổ biến tại nhà máy FDI. Hàng có sẵn, tư vấn đúng chuẩn côn theo máy hiện có.

Cán dao là gì? Cấu tạo và nguyên lý làm việc

Cán dao (tool holder) là phần nối giữa trục chính máy CNC và dụng cụ cắt, có đầu côn khớp với ổ trục chính và đầu kẹp giữ dao hoặc mảnh dao. Trên máy tiện, cán dao thường tích hợp luôn phần kẹp mảnh dao (insert holder); trên máy phay, cán dao tách rời với đầu kẹp như ER collet, Weldon hoặc thủy lực tùy yêu cầu độ cứng vững và độ đảo.

Điểm phân biệt kỹ thuật quan trọng nhất là chuẩn côn của cán dao phải khớp tuyệt đối với ổ trục chính máy — BT30/BT40, CAT40/CAT50 và HSK63/HSK100 không hoán đổi cho nhau dù trông tương tự bên ngoài. Ngoài ra, kiểu kẹp đầu (collet, Weldon, thủy lực, cân bằng động) quyết định độ đảo và tốc độ vòng quay tối đa cho phép khi gia công tốc độ cao.

Thông số kỹ thuật và quy cách cung cấp

Tiêu chuẩn tham chiếu

• DIN 69871 / ISO 7388-1 – Chuẩn côn BT/CAT (côn 7:24) gá trục chính máy phay
• DIN 69893 – Chuẩn côn HSK (Hollow Shank)
• MAS BT403 – Chuẩn côn BT theo tiêu chuẩn Nhật Bản (phổ biến ở máy Nhật/Hàn)
• ISO 26623-1 – Ký hiệu cán dao gắn mảnh (Capto và tương tự)

Ứng dụng trong nhà máy FDI

• Cơ khí chính xác & CNC: gá dao phay, dao khoan trên trung tâm gia công đứng/ngang cần độ đảo thấp.
• Khuôn mẫu: đầu kẹp dao cnc thủy lực hoặc cân bằng động cho phay tốc độ cao, biên dạng chi tiết mỏng.
• Ô tô & xe máy: đầu kẹp dao cnc Weldon, ER collet cho dây chuyền gia công hàng loạt phụ tùng.
• Điện tử & SMT: đầu kẹp dao cnc đường kính nhỏ, độ đảo thấp cho gia công chi tiết cơ khí chính xác kích thước nhỏ.
• Sửa chữa & bảo trì cơ khí: thay thế đầu kẹp dao cnc mòn côn hoặc mòn kẹp để phục hồi độ chính xác máy CNC.

Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

• Xác định đúng chuẩn côn của trục chính trước khi mua. BT40 và CAT40 tuy cùng côn 7:24 nhưng rãnh kéo (pull stud) khác nhau, lắp nhầm có thể không siết chặt được đầu kẹp dao cnc vào trục chính, gây văng dao khi máy chạy tốc độ cao.
• Chọn kiểu kẹp theo yêu cầu độ đảo. ER collet linh hoạt nhiều đường kính nhưng độ đảo cao hơn; cán thủy lực và cân bằng động cho độ đảo thấp, phù hợp gia công tinh hoặc tốc độ trục chính lớn. Dùng sai loại làm giảm tuổi bền dao.
• Kiểm tra cấp cân bằng động khi chạy tốc độ cao. Trên máy có tốc độ trục chính lớn, đầu kẹp dao cnc không đạt cấp cân bằng phù hợp gây rung động, ảnh hưởng độ nhám bề mặt và tuổi bền ổ trục chính.
• Vệ sinh và kiểm tra côn trước mỗi lần gá. Bụi phoi hoặc dầu bám trên bề mặt côn làm sai lệch tiếp xúc, giảm độ cứng vững và độ chính xác định vị dao, dù đầu kẹp dao cnc còn mới và đúng chuẩn.
• Không dùng chung cán dao giữa các máy khác chuẩn côn. Máy Nhật/Hàn thường dùng chuẩn BT theo MAS BT403, máy châu Âu dùng ISO/DIN — kích thước danh nghĩa gần giống nhưng dung sai rãnh kéo khác nhau, cần xác nhận theo catalogue máy cụ thể.

Vì sao nhà máy FDI chọn BAMBUMRO

Chọn sai chuẩn côn cán dao có thể làm văng dao khi máy chạy tốc độ cao, nên xác nhận kỹ trước khi đặt hàng. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

• One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
• VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
• Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

Câu hỏi thường gặp về cán dao

BT40 và CAT40 có dùng lẫn cho nhau được không?

Không nên. Hai chuẩn có cùng góc côn 7:24 nhưng khác kích thước rãnh kéo (pull stud) và dung sai mặt bích, lắp nhầm có thể không siết chặt hoặc gây văng dao khi trục chính quay tốc độ cao.

Cán dao thủy lực và ER collet khác nhau thế nào?

Cán thủy lực kẹp dao bằng áp lực dầu, độ đảo thấp và cân bằng động tốt hơn, phù hợp gia công tinh; ER collet linh hoạt thay đổi đường kính dao nhanh, phù hợp gia công thông dụng, chi phí thấp hơn.

Làm sao biết máy CNC đang dùng chuẩn côn nào?

Cần kiểm tra tài liệu kỹ thuật của máy hoặc đo trực tiếp trục chính; không nên đoán theo hình dạng bên ngoài vì BT/CAT/HSK có kích thước gần giống nhau ở một số cỡ.

BAMBUMRO có tư vấn chọn cán dao theo máy hiện có không?

Có. Cung cấp model máy hoặc tài liệu trục chính, đội kỹ thuật BAMBUMRO xác nhận đúng chuẩn côn và kiểu kẹp phù hợp, kèm báo giá và CO/CQ khi cần hồ sơ chất lượng.
