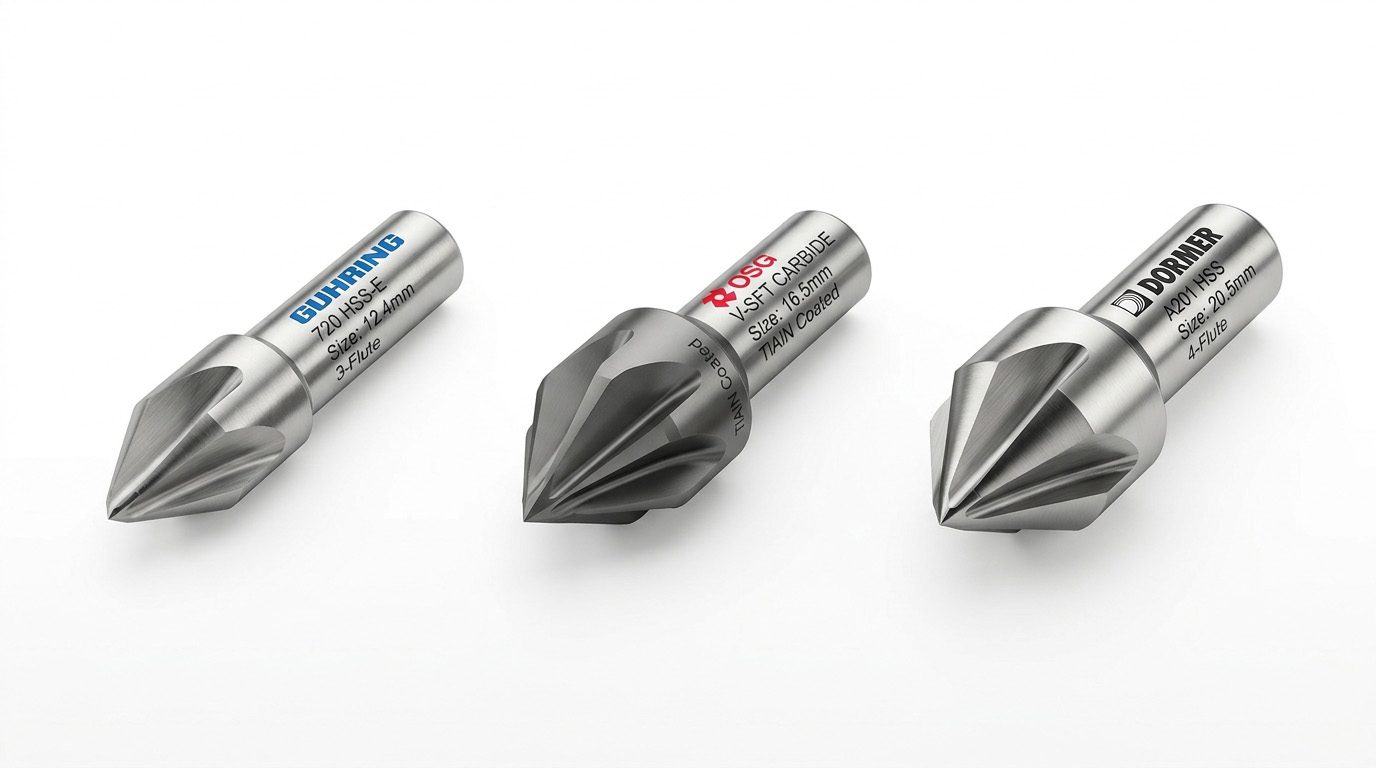

Mũi countersink

Liên Hệ

Mũi countersink (mũi khoét côn) tạo mặt côn quanh miệng lỗ khoan theo góc chuẩn 82°, 90°, 60° hoặc 120°, dùng cho vít đầu chìm hoặc khử bavia lỗ. Có bản 1 me, nhiều me, thân trụ hoặc thân côn Morse.

Báo giá ngay chỉ cần để lại số điện thoại!

Thông Tin Sản Phẩm

Mô tả

Mũi khoét côn (countersink) là dụng cụ khoét mặt côn quanh miệng lỗ khoan đã có sẵn, tạo bề mặt nghiêng đúng góc để đầu vít chìm (countersunk screw) nằm bằng mặt chi tiết, hoặc đơn giản để khử bavia sau khoan. Góc côn phổ biến nhất là 82° theo tiêu chuẩn vít hệ inch và 90° theo tiêu chuẩn vít hệ mét (DIN), ngoài ra còn góc 60° và 120° dùng cho các ứng dụng khác như định tâm. BAMBUMRO cung cấp mũi countersink nhiều me cắt và nhiều góc côn, thân trụ hoặc thân côn Morse, phù hợp gia công thủ công lẫn trên máy khoan/máy phay CNC. Hàng có sẵn, tư vấn đúng góc theo loại vít sử dụng.

Mũi countersink là gì? Cấu tạo và nguyên lý làm việc

Mũi countersink (mũi khoét côn) có phần lưỡi cắt dạng côn với một hoặc nhiều me, khi quay sẽ khoét vật liệu quanh miệng lỗ đã khoan sẵn thành mặt nghiêng đúng góc thiết kế. Dụng cụ này không khoan lỗ mới mà chỉ gia công lại miệng lỗ có sẵn, nên luôn dùng sau bước khoan lỗ chính.

Điểm phân biệt kỹ thuật quan trọng nhất là góc côn phải khớp với góc đầu vít hoặc bản vẽ — vít đầu chìm hệ inch (flat head) dùng góc 82°, vít hệ mét theo DIN 965/DIN 7991 dùng góc 90°. Khoét sai góc khiến đầu vít không nằm bằng mặt hoặc tiếp xúc lệch, dễ nứt vật liệu khi siết chặt, đặc biệt với vật liệu giòn.

Thông số kỹ thuật và quy cách cung cấp

Tiêu chuẩn	DIN 335 (mũi countersink); DIN 74/ASME B18.6.3 (góc đầu vít tương ứng)
Vật liệu dao	Thép gió HSS hoặc carbide, phủ TiN/TiAlN theo yêu cầu tuổi bền
Góc côn	82° (hệ inch), 90° (hệ mét, DIN 74), 60°, 120° theo yêu cầu
Số me cắt	1 me (khử bavia đơn giản), 3-6 me (gia công chính xác, ít rung)
Loại thân	Thân trụ thẳng hoặc thân côn Morse (MT1-MT3) tùy máy sử dụng
Đường kính	Theo dải catalogue nhà sản xuất, chọn theo đường kính đầu vít
Vật liệu gia công phù hợp	Thép, inox, hợp kim nhôm, nhựa kỹ thuật tùy vật liệu dao
Thương hiệu phân phối	Guhring, OSG, Dormer — kèm các nguồn OEM tương đương theo đúng tiêu chuẩn và quy cách yêu cầu
Chứng từ	CO, CQ theo lô sản xuất khi có yêu cầu
Quy cách đóng gói	Hộp 1 cây hoặc set nhiều góc côn/đường kính

Tiêu chuẩn tham chiếu

DIN 335 – Mũi countersink, các dạng góc 60°, 90°, 100°, 120°
DIN 74 / ASME B18.6.3 – Góc đầu vít đầu chìm hệ mét/hệ inch tương ứng
ISO 513 – Phân loại nhóm vật liệu gia công P/M/K/N/S/H

Ứng dụng trong nhà máy FDI

Cơ khí chính xác & CNC: khoét côn lỗ bắt vít đầu chìm trên tấm gá, khung máy cần bề mặt phẳng.
Kết cấu thép & gia công cơ khí: khử bavia miệng lỗ sau khoan, taro trước khi lắp ráp.
Điện tử & lắp ráp thiết bị: khoét côn lỗ bắt vít vỏ máy, khung mạch cần bề mặt mịn, không cấn tay.
Đồ gá & khuôn mẫu: khoét côn định tâm cho các bước gia công tiếp theo, đảm bảo đồng tâm chính xác.
Nội thất & gia công kim loại tấm: khoét côn lỗ vít đầu chìm trên bề mặt kim loại mỏng, tránh nứt vênh.

Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

Xác định đúng góc côn theo loại vít. Vít đầu chìm hệ inch dùng góc 82°, hệ mét theo DIN dùng góc 90° — hai góc gần nhau nhưng không giống nhau, khoét sai góc khiến đầu vít nhô cao hoặc lún sâu hơn mặt chi tiết.
Chọn số me theo yêu cầu độ chính xác. Mũi 1 me khử bavia nhanh nhưng dễ để lại vết rung nhẹ trên bề mặt côn; mũi nhiều me cho bề mặt mịn hơn, phù hợp chi tiết yêu cầu thẩm mỹ hoặc lắp ráp chính xác.
Kiểm soát tốc độ và lực ấn khi khoét. Countersink chạy tốc độ quá cao hoặc ấn quá nhanh dễ gây rung, để lại vết răng cưa quanh miệng lỗ, đặc biệt trên vật liệu mỏng hoặc giòn như nhôm đúc.
Không khoét côn quá sâu so với đầu vít. Khoét sâu hơn cần thiết làm giảm chiều dày vật liệu quanh lỗ, dễ nứt khi siết vít hoặc chịu tải rung động — nên kiểm tra độ sâu bằng vít mẫu trước khi gia công hàng loạt.
Chọn đúng loại thân theo máy sử dụng. Thân côn Morse gá trực tiếp lên máy khoan cần trục lớn, thân trụ dùng cho đầu kẹp thông thường trên máy khoan/phay CNC — dùng sai loại thân sẽ không gá được lên máy hiện có.

Vì sao nhà máy FDI chọn BAMBUMRO

Khoét côn sai góc một chút cũng đủ khiến đầu vít nhô cao hoặc lún sâu, ảnh hưởng cả cụm lắp ráp. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

Câu hỏi thường gặp về mũi countersink

Countersink góc 82° và 90° khác nhau ở đâu?

Góc 82° dùng cho vít đầu chìm theo tiêu chuẩn hệ inch (ASME), góc 90° dùng cho vít đầu chìm theo tiêu chuẩn hệ mét (DIN). Cần xác định đúng loại vít trước khi chọn góc côn tương ứng.

Mũi countersink có khoan lỗ luôn được không?

Không. Mũi countersink chỉ khoét mặt côn quanh miệng lỗ có sẵn, vẫn cần khoan lỗ chính bằng mũi khoan xoắn trước, trừ một số mũi kết hợp khoan-khoét chuyên dụng theo đặt hàng riêng.

Làm sao biết độ sâu khoét côn phù hợp?

Độ sâu cần khớp với chiều cao đầu vít đầu chìm để đầu vít nằm bằng hoặc hơi thấp hơn mặt chi tiết — nên thử trên phôi mẫu trước khi gia công hàng loạt để tránh sai lệch.

BAMBUMRO có tư vấn chọn mũi countersink theo loại vít không?

Có. Cung cấp loại vít hoặc bản vẽ lỗ lắp, đội kỹ thuật BAMBUMRO tư vấn góc côn và số me phù hợp, kèm báo giá và CO/CQ khi cần hồ sơ chất lượng.
