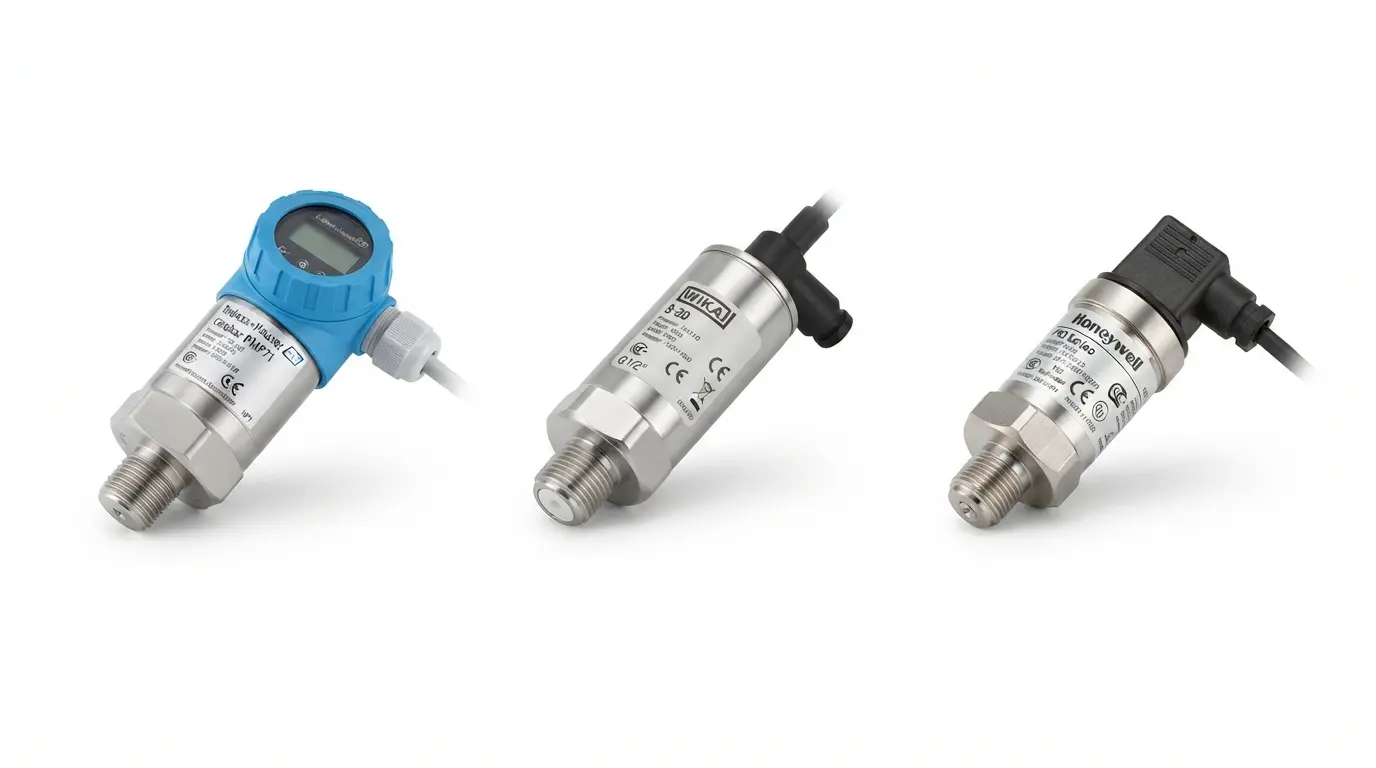

Cảm biến áp suất

Cảm biến áp suất là thiết bị đo lực tác động của chất lỏng hoặc khí lên một điểm trong hệ thống, sau đó chuyển thành tín hiệu điện để giám sát hoặc điều khiển tự động. Trong nhà máy, cảm biến áp suất được lắp trên đường khí nén, hệ thủy lực máy ép, lò hơi, đường ống nước làm mát và hệ thống HVAC để cảnh báo sớm khi áp suất vượt hoặc sụt bất thường. BAMBUMRO cung cấp cảm biến áp suất với nhiều dải đo, ngõ ra 4-20mA/0-10V và vật liệu tiếp xúc phù hợp từng môi chất, có sẵn hàng phổ biến và đặt hàng nhanh cho các khu công nghiệp phía Nam.

Cảm biến áp suất là gì? Cấu tạo và nguyên lý làm việc

Cảm biến gồm một màng đo tiếp xúc trực tiếp với môi chất, biến dạng cơ học của màng được chuyển đổi thành tín hiệu điện nhờ phần tử áp trở hoặc áp điện dung bên trong. Tín hiệu này sau đó được khuếch đại và chuẩn hóa thành ngõ ra 4-20mA hoặc 0-10V để truyền về PLC, bộ hiển thị hoặc hệ SCADA. Độ chính xác của cảm biến phụ thuộc nhiều vào chất lượng màng đo và mạch xử lý tín hiệu bên trong.

Điểm phân biệt kỹ thuật quan trọng nhất khi chọn cảm biến là loại áp suất đo — tương đối (gauge), tuyệt đối, hay chênh áp (differential) — và vật liệu tiếp xúc môi chất. Cảm biến gauge phổ biến cho khí nén, thủy lực; cảm biến chênh áp dùng để đo mức bồn kín hoặc chênh áp qua lọc. Chọn sai loại áp suất hoặc vật liệu không tương thích hóa chất sẽ khiến số đo sai lệch hoặc hỏng cảm biến sớm.

Thông số kỹ thuật và quy cách cung cấp

Tiêu chuẩn tham chiếu

• IEC 60770 – Yêu cầu chung cho thiết bị truyền tín hiệu đo quá trình
• ISO 228-1 – Ren ống không kín bằng ren (ren G) cho đầu nối cảm biến
• ANSI/ASME B1.20.1 – Ren NPT dùng phổ biến trong hệ thống theo chuẩn Mỹ
• IEC 60529 – Phân cấp bảo vệ IP theo bụi và nước

Ứng dụng trong nhà máy FDI

• Hệ thống khí nén: giám sát áp suất đầu ra máy nén khí, cảnh báo sụt áp trước khi ảnh hưởng dây chuyền.
• Thủy lực máy ép, máy CNC: đo áp suất dầu thủy lực để bảo vệ bơm và xy-lanh khỏi quá tải.
• Lò hơi & hệ thống hơi nước: theo dõi áp suất hơi cấp cho máy dệt, máy sấy, đường ống hơi công nghiệp.
• Xử lý nước & HVAC: giám sát áp suất bơm nước làm mát, hệ thống chiller, đường ống cấp nước nhà máy.
• Thực phẩm & dược: đo áp suất trong đường ống CIP, bồn chứa — cần vật liệu tiếp xúc inox 316L đạt vệ sinh.

Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

• Chọn đúng dải đo, không chỉ chọn theo áp suất danh nghĩa. Nên chọn cảm biến có dải đo lớn hơn áp suất vận hành khoảng 30-50% để tránh quá tải khi có xung áp (pressure spike), kéo dài tuổi thọ màng đo.
• Kiểm tra tương thích môi chất trước khi đặt hàng. Cảm biến tiêu chuẩn dùng inox 316L phù hợp nước, khí nén, dầu khoáng; môi chất ăn mòn mạnh hoặc có clo cần hỏi vật liệu màng đo đặc biệt, tránh ăn mòn rỗ sau vài tháng.
• Xác nhận ngõ ra tương thích với PLC/hệ SCADA hiện có. 4-20mA là chuẩn công nghiệp phổ biến nhất, dễ đấu vào module analog input; ngõ ra HART hoặc RS485 cần driver phù hợp, kiểm tra trước khi đặt hàng để tránh phải mua thêm bộ chuyển đổi.
• Chọn kiểu ren kết nối đúng với đường ống hiện hữu. Nhầm giữa ren G (BSP) và ren NPT tuy cùng kích thước danh nghĩa nhưng biên dạng ren khác nhau, siết vào dễ rò rỉ hoặc hỏng ren. Nên đo mẫu ren cũ hoặc đối chiếu bản vẽ trước khi mua.
• Yêu cầu chứng chỉ hiệu chuẩn khi dùng cho đo lường có kiểm soát. Với ứng dụng liên quan an toàn hoặc audit ISO, cần cảm biến có chứng chỉ hiệu chuẩn gốc và lịch hiệu chuẩn định kỳ, không nên dùng hàng không rõ nguồn gốc xuất xứ.

Vì sao nhà máy FDI chọn BAMBUMRO

Một cảm biến áp suất sai lệch vài phần trăm có thể khiến cả dây chuyền khí nén ngừng bất ngờ. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

• One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
• VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
• Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

Câu hỏi thường gặp về cảm biến áp suất

Cảm biến áp suất 4-20mA hoạt động như thế nào?

Cảm biến chuyển đổi áp suất tác động lên màng đo thành dòng điện tỉ lệ tuyến tính từ 4mA (áp suất thấp nhất dải đo) đến 20mA (áp suất cao nhất). Tín hiệu này truyền xa hàng trăm mét mà ít suy hao, phù hợp đấu vào PLC hoặc bộ hiển thị.

Nên chọn cảm biến áp suất tuyệt đối hay tương đối (gauge)?

Cảm biến tương đối (gauge) đo chênh lệch so với áp suất khí quyển, dùng phổ biến cho khí nén, thủy lực, đường ống. Cảm biến tuyệt đối cần cho ứng dụng chân không hoặc yêu cầu đo chính xác không phụ thuộc áp suất khí quyển.

Cảm biến áp suất khác cảm biến lưu lượng ở điểm nào?

Cảm biến đo lực nén của chất lỏng/khí tại một điểm, trong khi cảm biến lưu lượng đo thể tích hoặc khối lượng dòng chảy qua theo thời gian. Hai loại thường lắp cùng nhau trên một hệ thống để giám sát đầy đủ.

BAMBUMRO có hỗ trợ hiệu chuẩn cảm biến áp suất không?

Có. BAMBUMRO cung cấp cảm biến kèm chứng chỉ hiệu chuẩn gốc từ nhà sản xuất và hỗ trợ đặt hàng model phù hợp dải đo, môi chất theo yêu cầu kỹ thuật của khách.
