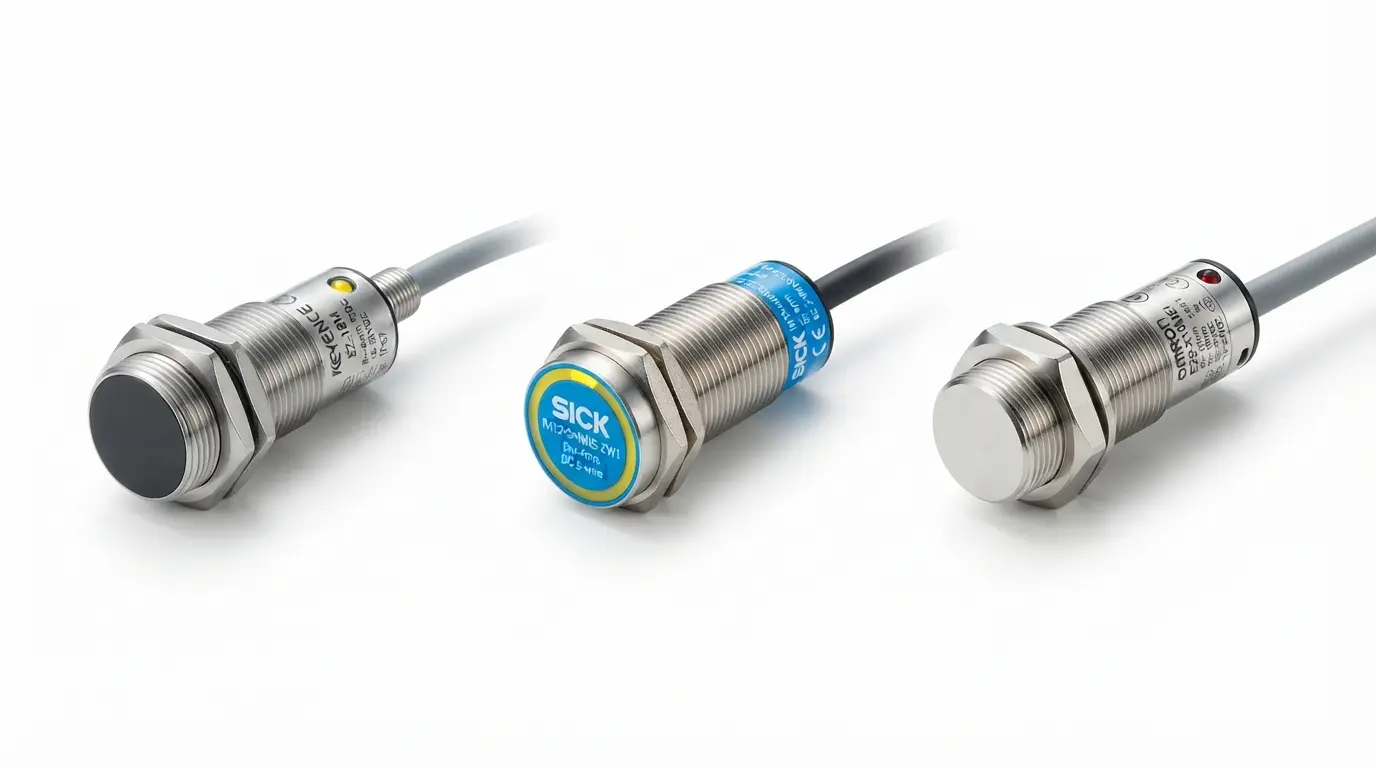

Cảm biến tiệm cận

Cảm biến tiệm cận là loại cảm biến điện cảm (inductive) phát hiện sự có mặt của vật kim loại trong vùng từ trường tạo ra bởi cuộn dây bên trong cảm biến, không cần chạm vào vật thể. BAMBUMRO cung cấp cảm biến tiệm cận đường kính thân từ M8 đến M30, khoảng cách phát hiện tương ứng khoảng 1–15mm cho dòng chuẩn (non-flush/flush), một số dòng tầm xa lên đến khoảng 40mm. Dùng phổ biến để phát hiện piston xi lanh, chi tiết kim loại trên băng tải, xác nhận vị trí đóng/mở của cơ cấu cơ khí trong máy CNC và dây chuyền tự động hóa. Hàng có sẵn tại kho TP.HCM, giao nhanh khu công nghiệp phía Nam.

Cảm biến tiệm cận là gì? Cấu tạo và nguyên lý làm việc

Cảm biến điện cảm tạo ra từ trường dao động tần số cao ở đầu cảm biến; khi vật kim loại tiến vào vùng từ trường này sẽ sinh dòng điện xoáy làm suy giảm biên độ dao động, mạch xử lý bên trong nhận biết sự thay đổi này và xuất tín hiệu ON/OFF. Cảm biến không có bộ phận chuyển động nên gần như không hao mòn cơ học.

Điểm phân biệt quan trọng là kiểu lắp shielded (flush) và unshielded (non-flush). Loại shielded có thể lắp âm hoàn toàn trong bề mặt kim loại xung quanh mà không ảnh hưởng phát hiện, còn loại unshielded cho khoảng cách phát hiện xa hơn nhưng cần khoảng trống kim loại xung quanh đầu cảm biến theo đúng khuyến cáo nhà sản xuất.

Thông số kỹ thuật và quy cách cung cấp

Tiêu chuẩn tham chiếu

• IEC 60947-5-2 – cảm biến điện cảm dùng trong mạch điều khiển công nghiệp
• IEC 60529 (IP67/IP68) – cấp bảo vệ chống bụi nước cho môi trường ẩm ướt, dầu mỡ
• ISO 4413/4414 (tham chiếu) – hệ thống thủy lực/khí nén thường dùng cảm biến xác nhận vị trí piston

Ứng dụng trong nhà máy FDI

• Cơ khí chính xác & CNC: xác nhận vị trí đầu trục, chi tiết gá kẹp trước khi máy chạy chu trình.
• Xi lanh khí nén & thủy lực: phát hiện vị trí piston đầu/cuối hành trình trên máy tự động.
• Băng tải & đóng gói: phát hiện khay kim loại, nắp lon trên dây chuyền tốc độ cao.
• Ô tô & xe máy: kiểm tra vị trí chi tiết kim loại trên đồ gá lắp ráp trước khi hàn hoặc siết vít.
• Logistics & kho: phát hiện khung xe đẩy, pallet kim loại tại các trạm dừng băng chuyền.

Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

• Chọn đúng khoảng cách phát hiện danh nghĩa, trừ hao thực tế. Khoảng cách phát hiện danh nghĩa trên catalogue đo với thép St37; với inox hoặc nhôm, khoảng cách thực tế giảm còn khoảng 30–60% tùy vật liệu. Cần trừ hao khi tính khe hở lắp đặt cho vật liệu không phải thép carbon.
• Phân biệt shielded và unshielded trước khi khoan lỗ lắp. Lắp shielded vào lỗ có thành kim loại xung quanh không ảnh hưởng, nhưng unshielded cần khoảng trống kim loại tối thiểu quanh đầu cảm biến theo catalogue, nếu không sẽ báo tín hiệu sai hoặc giảm khoảng cách phát hiện.
• Kiểm tra vật liệu thân theo môi trường hóa chất, dầu cắt gọt. Thân đồng thau mạ niken đủ cho môi trường khô ráo thông thường. Khu vực có dầu cắt gọt, hóa chất tẩy rửa nên chọn thân inox 316 để tránh ăn mòn rỗ bề mặt sau thời gian dài sử dụng.
• Xác định NPN hay PNP theo tủ điều khiển hiện có. PLC dùng logic sink cần cảm biến PNP, logic source cần NPN. Đặt nhầm loại ngõ ra khiến cảm biến không tương thích với tủ điều khiển sẵn có, phải đấu thêm relay trung gian hoặc đổi cảm biến.
• Không siết quá lực khi lắp cảm biến ren. Thân cảm biến thường bằng nhựa hoặc kim loại mỏng, siết quá lực bằng cờ lê có thể làm nứt vỏ hoặc lệch mạch cảm biến bên trong, ảnh hưởng độ chính xác phát hiện dù cảm biến còn hoạt động.

Vì sao nhà máy FDI chọn BAMBUMRO

Cảm biến tiệm cận bền bỉ không tiếp xúc giúp máy CNC của nhà máy FDI xác nhận vị trí chính xác từng chu trình. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

• One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
• VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
• Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

Câu hỏi thường gặp về cảm biến tiệm cận

Cảm biến tiệm cận có phát hiện được vật không phải kim loại không?

Cảm biến điện cảm (inductive) chỉ phát hiện vật kim loại. Muốn phát hiện nhựa, gỗ, chất lỏng cần dùng cảm biến điện dung (capacitive) hoặc cảm biến quang điện tùy loại vật liệu và khoảng cách yêu cầu.

Khoảng cách phát hiện ghi trên catalogue có đúng khi lắp thực tế không?

Thông số danh nghĩa đo chuẩn với thép St37 ở điều kiện phòng thí nghiệm. Thực tế còn phụ thuộc vật liệu, nhiệt độ và điện áp cấp nguồn, nên khi tính khe hở lắp đặt cần trừ hao khoảng 10–20% so với thông số catalogue.

M12 và M18 khác nhau chủ yếu ở điểm nào?

Đường kính thân lớn hơn (M18 so với M12) thường cho khoảng cách phát hiện xa hơn do cuộn dây cảm biến lớn hơn. Chọn kích thước theo không gian lắp đặt thực tế và khoảng cách phát hiện cần thiết cho ứng dụng.

BAMBUMRO có cung cấp cảm biến tiệm cận theo mẫu máy có sẵn không?

Có. Gửi mã cảm biến cũ hoặc bản vẽ lắp đặt, BAMBUMRO đối chiếu thông số tương đương từ Keyence, Sick, Omron và các hãng khác, cung cấp CO/CQ, datasheet kỹ thuật để lắp thay thế đúng vị trí.
