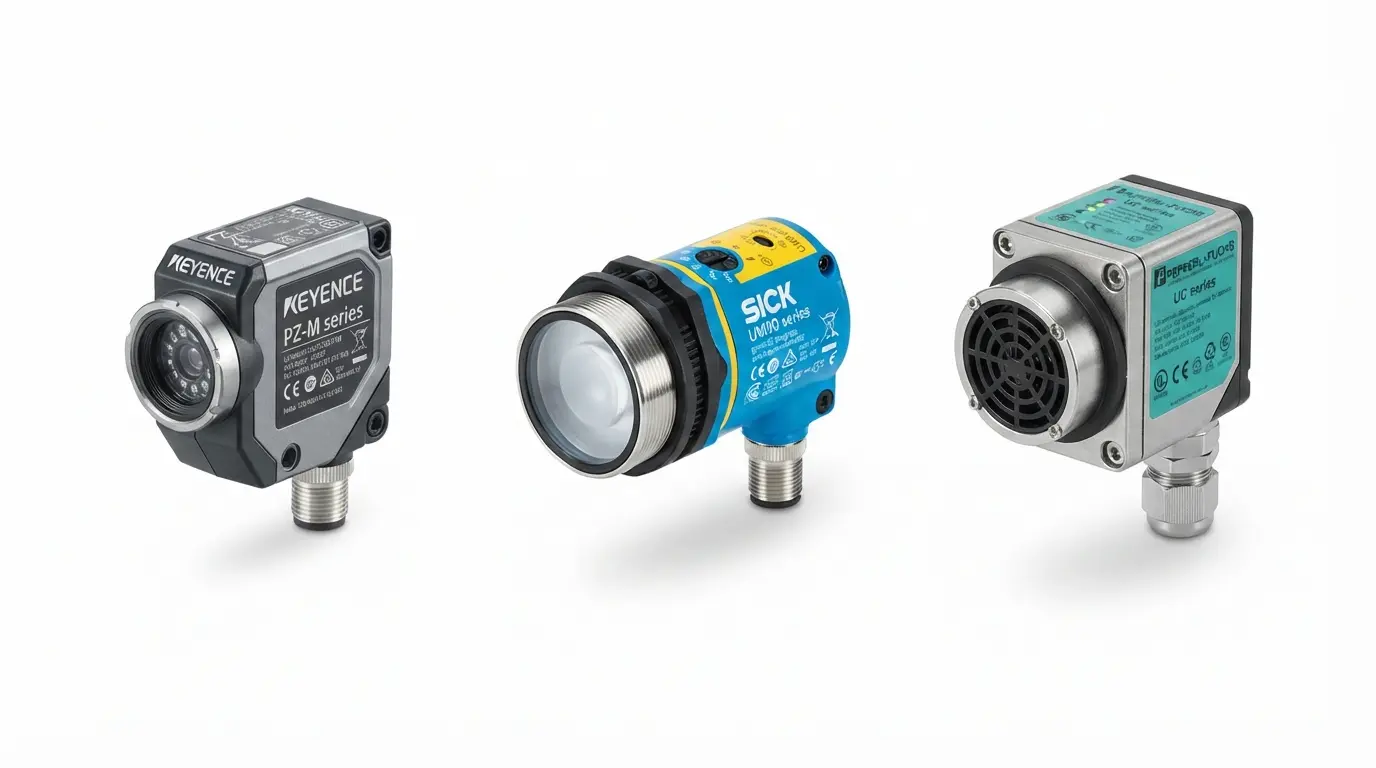

Cảm biến siêu âm

Cảm biến siêu âm phát hiện vật thể hoặc đo khoảng cách bằng cách phát sóng siêu âm và tính thời gian sóng phản hồi về cảm biến, không phụ thuộc màu sắc, độ trong suốt hay độ bóng bề mặt như cảm biến quang điện. BAMBUMRO cung cấp cảm biến siêu âm dạng phát hiện ON/OFF và dạng đo khoảng cách xuất tín hiệu analog, dải đo từ vài centimet đến vài mét tùy dòng, phù hợp đo mức bồn chứa, phát hiện chai nhựa trong suốt, màng co, vật liệu trong mờ mà cảm biến quang khó nhận diện ổn định. Hàng có sẵn tại kho TP.HCM, giao nhanh khu công nghiệp phía Nam.

Cảm biến siêu âm là gì? Cấu tạo và nguyên lý làm việc

Cảm biến phát ra xung sóng âm tần số trên ngưỡng nghe của con người, sóng gặp vật thể sẽ phản xạ ngược về đầu thu; mạch xử lý tính thời gian đi-về của sóng để suy ra khoảng cách hoặc xác nhận có/không có vật trong vùng đo. Nguyên lý này không phụ thuộc màu sắc hay độ trong suốt bề mặt vật thể.

Điểm phân biệt quan trọng là dạng ngõ ra ON/OFF hay analog đo khoảng cách. Dạng ON/OFF phù hợp phát hiện có/không có vật ở một khoảng cách cố định, còn dạng analog 4–20mA hoặc 0–10V xuất giá trị khoảng cách liên tục, phù hợp đo mức chất lỏng, chất rắn dạng hạt trong bồn chứa cần giá trị số thay vì chỉ tín hiệu bật/tắt.

Thông số kỹ thuật và quy cách cung cấp

Tiêu chuẩn tham chiếu

• IEC 60947-5-2 – cảm biến công nghiệp dùng trong mạch điều khiển tự động
• IEC 60529 (IP65/IP67) – cấp bảo vệ chống bụi nước cho môi trường ẩm, hơi nước
• NEMA 250 (tham chiếu) – một số dòng cảm biến công nghiệp Bắc Mỹ dùng chuẩn tương đương

Ứng dụng trong nhà máy FDI

• Đo mức bồn chứa: đo mức chất lỏng, hạt nhựa, bột trong bồn không tiếp xúc trực tiếp với vật liệu.
• Bao bì & đóng gói: phát hiện chai nhựa trong suốt, màng co, túi PE mà cảm biến quang dễ xuyên qua.
• Thực phẩm & dược: phát hiện vật liệu trong môi trường hơi nước, bọt khí mà không cần tiếp xúc vệ sinh.
• Logistics & kho: đo khoảng cách xe nâng, phát hiện pallet chất đống có hình dạng không đồng đều.
• Xử lý nước: đo mức bể chứa hóa chất, nước thải mà không cần cảm biến ngâm trực tiếp trong chất lỏng.

Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

• Chọn cảm biến siêu âm khi vật thể trong suốt hoặc phản chiếu mạnh. Cảm biến quang điện dễ đọc sai với vật trong suốt như chai PET, màng co bóng. Với các vật liệu này, cảm biến cho kết quả ổn định hơn vì không phụ thuộc ánh sáng phản xạ.
• Chú ý vùng chết (blind zone) gần đầu cảm biến. Cảm biến luôn có một vùng chết ngay sát đầu dò không đo được chính xác. Khi lắp đo mức bồn thấp, cần kiểm tra thông số vùng chết trong catalogue để tránh lắp quá sát đáy bồn.
• Kiểm tra góc chùm sóng khi lắp gần thành bồn hoặc vật cản. Chùm sóng siêu âm mở rộng hình nón, dễ phản xạ nhầm vào thành bồn hoặc kết cấu xung quanh nếu lắp quá gần. Nên chừa khoảng cách theo bán kính chùm sóng khuyến nghị của nhà sản xuất.
• Không dùng cảm biến siêu âm tiêu chuẩn trong môi trường bọt khí dày đặc. Bọt khí trên bề mặt chất lỏng có thể hấp thụ hoặc tán xạ sóng âm, làm sai lệch kết quả đo mức. Môi trường nhiều bọt cần hỏi nhà sản xuất về dòng chuyên dụng hoặc phương pháp đo thay thế.
• Tính đến nhiệt độ môi trường khi cần độ chính xác cao. Tốc độ truyền âm thay đổi theo nhiệt độ không khí, ảnh hưởng độ chính xác phép đo khoảng cách. Ứng dụng cần độ chính xác cao nên chọn dòng có bù nhiệt tự động thay vì loại cơ bản không bù.

Vì sao nhà máy FDI chọn BAMBUMRO

Cảm biến siêu âm không phụ thuộc màu sắc giúp nhà máy FDI phát hiện chính xác cả vật liệu trong suốt trên dây chuyền. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

• One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
• VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
• Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

Câu hỏi thường gặp về cảm biến siêu âm

Cảm biến siêu âm có phát hiện được vật trong suốt không?

Có, đây là ưu điểm chính so với cảm biến quang điện. Sóng âm phản xạ dựa trên bề mặt vật lý của vật thể chứ không phụ thuộc ánh sáng xuyên qua, nên phát hiện tốt chai nhựa trong, kính, màng co.

Cảm biến siêu âm đo mức có cần tiếp xúc với chất lỏng không?

Không. Cảm biến đo mức thường lắp phía trên bồn, không tiếp xúc trực tiếp với chất lỏng hay chất rắn dạng hạt, phù hợp môi trường hóa chất ăn mòn hoặc yêu cầu vệ sinh cao trong ngành thực phẩm, dược.

Cảm biến siêu âm có bị ảnh hưởng bởi tiếng ồn nhà xưởng không?

Tiếng ồn tần số thấp trong nhà xưởng thường không ảnh hưởng vì cảm biến hoạt động ở tần số siêu âm riêng biệt. Tuy nhiên một số nguồn phát siêu âm khác (máy nén khí, van xả) đặt gần có thể gây nhiễu, cần bố trí cách xa hợp lý.

BAMBUMRO có tư vấn chọn cảm biến siêu âm cho ứng dụng đo mức cụ thể không?

Có. BAMBUMRO tư vấn dải đo, vùng chết và ngõ ra phù hợp theo chiều cao bồn, loại vật liệu cần đo, cung cấp CO/CQ và datasheet kỹ thuật theo lô hàng cho nhà máy FDI.
