Công tắc hành trình

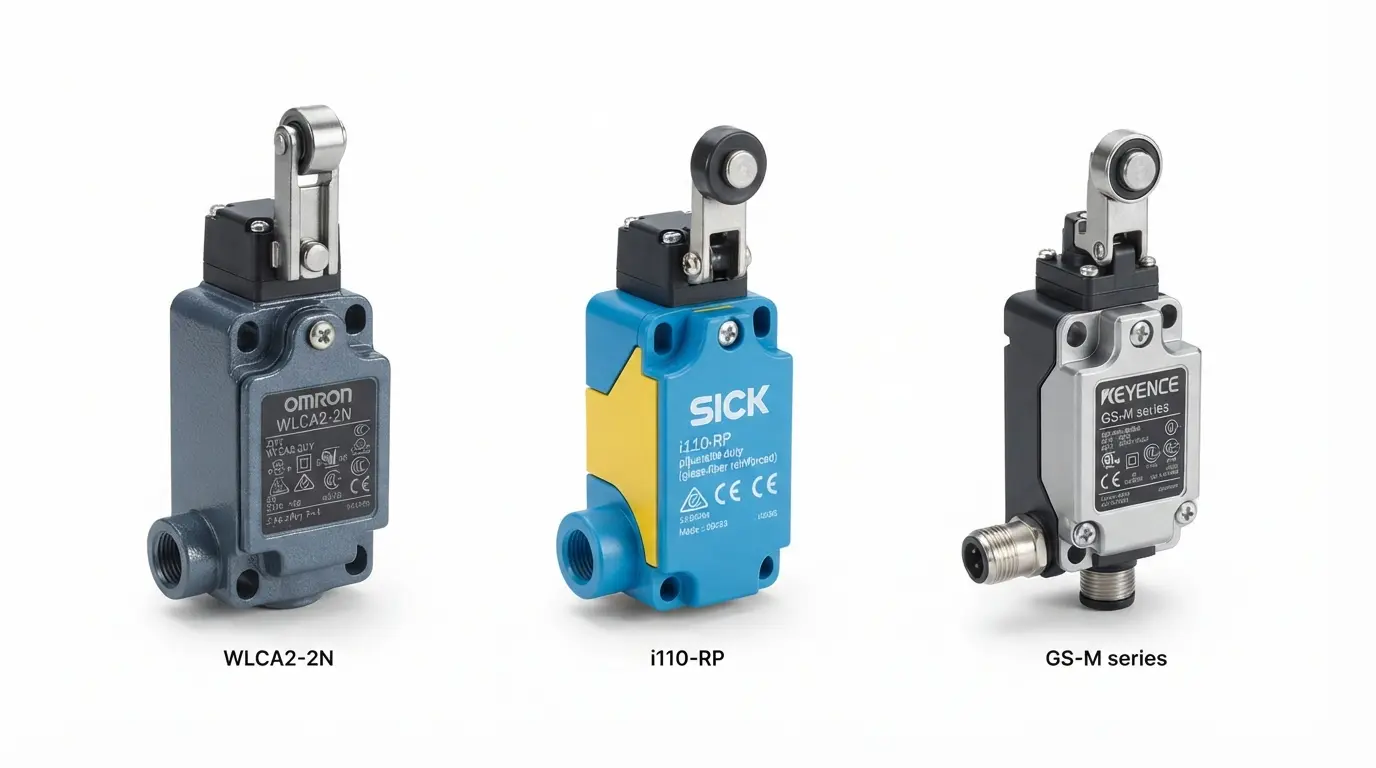

Công tắc hành trình là thiết bị cơ điện đóng/ngắt tiếp điểm khi một bộ phận chuyển động chạm tới vị trí giới hạn đã đặt, dùng để xác nhận vị trí hoặc dừng khẩn cấp cơ cấu chấp hành. Trong nhà máy, công tắc hành trình được lắp trên băng tải, cửa tự động, xy-lanh khí nén và cơ cấu nâng hạ để báo về PLC khi bộ phận đến điểm đầu, điểm cuối hành trình. BAMBUMRO cung cấp công tắc hành trình với nhiều kiểu đầu tác động — ty thẳng, con lăn, cần gạt — cấp bảo vệ IP65 đến IP67, giao hàng nhanh cho khu công nghiệp phía Nam.

Công tắc hành trình là gì? Cấu tạo và nguyên lý làm việc

Công tắc gồm một đầu tác động (actuator) tiếp xúc cơ học với bộ phận chuyển động, bên trong là cơ cấu tiếp điểm dạng snap-action đóng/ngắt dứt khoát khi đầu tác động di chuyển đến ngưỡng đặt trước. Tiếp điểm đầu ra thường ở dạng thường đóng (NC) hoặc thường mở (NO), đấu trực tiếp vào mạch điều khiển hoặc module input PLC.

Điểm phân biệt kỹ thuật quan trọng nhất là kiểu đầu tác động phù hợp với chuyển động cần phát hiện. Đầu ty thẳng (pin plunger) phù hợp chuyển động tuyến tính chính xác; đầu con lăn (roller lever) phù hợp khi bộ phận tác động theo cung tròn hoặc cần giảm ma sát va chạm; đầu râu (whisker) dùng khi hướng tác động không cố định.

Thông số kỹ thuật và quy cách cung cấp

Tiêu chuẩn tham chiếu

• EN 60947-5-1 – Thiết bị đóng cắt hạ áp, quy định cho công tắc cơ khí
• IEC 60529 – Phân cấp bảo vệ IP cho vỏ thiết bị điện
• ISO 13849-1 – An toàn máy móc, áp dụng khi công tắc dùng trong mạch an toàn
• CE Marking – Chứng nhận phù hợp tiêu chuẩn châu Âu cho thiết bị điện công nghiệp

Ứng dụng trong nhà máy FDI

• Băng tải & hệ thống vận chuyển: phát hiện vị trí pallet, sản phẩm để dừng hoặc chuyển hướng băng tải đúng thời điểm.
• Cửa tự động & cửa cuốn nhà xưởng: xác nhận vị trí đóng/mở hoàn toàn để cấp tín hiệu cho bộ điều khiển motor.
• Cơ cấu nâng hạ & xy-lanh khí nén: giới hạn hành trình piston hoặc cơ cấu nâng để tránh va chạm cơ khí.
• Máy đóng gói & máy CNC: xác nhận vị trí đồ gá, nắp che an toàn trước khi cho phép máy vận hành.
• Kho vận & xe nâng tự động (AGV): phát hiện điểm dừng, vị trí cửa kho trên tuyến di chuyển cố định.

Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

• Chọn đầu tác động theo hướng và tốc độ chuyển động. Đầu ty thẳng dễ mòn nhanh khi tác động theo góc nghiêng; nên chuyển sang đầu con lăn hoặc cần gạt để giảm lực va đập và kéo dài tuổi thọ cơ khí trong ứng dụng tốc độ cao.
• Không dùng công tắc hành trình thường cho mạch an toàn. Mạch dừng khẩn cấp hoặc bảo vệ người vận hành cần công tắc đạt chuẩn an toàn (safety limit switch) có tiếp điểm cưỡng bức, không dùng loại tiêu chuẩn thông thường để tránh rủi ro không dừng máy khi hỏng.
• Kiểm tra cấp bảo vệ theo môi trường bụi, nước, dầu. Khu vực có phôi kim loại, dầu cắt gọt bắn ra cần công tắc IP67 trở lên và vỏ kim loại; dùng vỏ nhựa IP65 thông thường dễ nứt vỡ hoặc thấm dầu gây chập tiếp điểm.
• Xác định đúng loại tiếp điểm NO/NC theo logic điều khiển. Nhầm tiếp điểm thường đóng và thường mở khiến mạch báo sai trạng thái an toàn, đặc biệt nguy hiểm với mạch bảo vệ — cần kiểm tra sơ đồ đấu dây trước khi lắp thay thế.
• Định kỳ kiểm tra độ mòn cơ khí đầu tác động. Đầu tác động là bộ phận tiếp xúc trực tiếp, mòn dần theo số lần đóng/ngắt; nên đưa vào lịch bảo trì phòng ngừa thay vì chờ hỏng mới thay, tránh dừng máy đột xuất.

Vì sao nhà máy FDI chọn BAMBUMRO

Một công tắc hành trình mòn cơ khí mà chưa thay kịp có thể khiến cơ cấu va chạm vượt giới hạn an toàn. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

• One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
• VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
• Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

Câu hỏi thường gặp về công tắc hành trình

Công tắc hành trình khác cảm biến tiệm cận ở điểm nào?

Công tắc cần tiếp xúc cơ học trực tiếp để tác động, còn cảm biến tiệm cận phát hiện không tiếp xúc bằng từ trường hoặc điện dung. Công tắc bền với môi trường khắc nghiệt hơn nhưng có bộ phận cơ khí hao mòn theo thời gian.

Công tắc hành trình có dùng được cho mạch an toàn không?

Chỉ dòng công tắc an toàn (safety limit switch) có thiết kế tiếp điểm cưỡng bức mới được dùng cho mạch dừng khẩn cấp hoặc bảo vệ cửa an toàn; công tắc thông thường không đáp ứng yêu cầu này.

Đầu con lăn và đầu ty thẳng chọn loại nào bền hơn?

Đầu con lăn thường bền hơn trong ứng dụng tác động lặp lại tốc độ cao vì giảm ma sát trượt; đầu ty thẳng phù hợp chuyển động thẳng, tốc độ thấp và cần độ chính xác vị trí cao hơn.

BAMBUMRO có tư vấn thay thế công tắc hành trình theo model cũ không?

Có. BAMBUMRO đối chiếu thông số cơ khí và điện của công tắc đang dùng để đề xuất model tương đương hoặc thay thế phù hợp, kèm CO/CQ khi cần cho hồ sơ bảo trì.
