Cảm biến từ

Cảm biến từ là loại cảm biến chuyên dùng để phát hiện vị trí piston bên trong xi lanh khí nén hoặc thủy lực có vỏ non-magnetic, hoạt động dựa trên nam châm vĩnh cửu gắn sẵn trên piston tác động lên tiếp điểm reed switch hoặc cảm biến Hall gắn ngoài thân xi lanh. BAMBUMRO cung cấp cảm biến từ dạng reed switch (bền, giá hợp lý) và dạng Hall effect (tuổi thọ đóng cắt cao hơn, không hồ quang tiếp điểm), lắp vừa rãnh chữ T, rãnh tròn theo các dòng xi lanh phổ biến. Hàng có sẵn tại kho TP.HCM, giao nhanh khu công nghiệp phía Nam.

Cảm biến từ là gì? Cấu tạo và nguyên lý làm việc

Cảm biến từ gắn ngoài thân xi lanh, tại vị trí đầu hoặc cuối hành trình piston, cảm nhận từ trường của nam châm gắn trên piston khi piston di chuyển đến gần. Khi đạt vị trí, tiếp điểm bên trong cảm biến đóng hoặc mở, xuất tín hiệu về PLC báo piston đã đến hành trình quy định.

Điểm phân biệt quan trọng là công nghệ reed switch và Hall effect. Reed switch dùng tiếp điểm cơ khí kín trong ống thủy tinh, giá thấp nhưng tuổi thọ đóng cắt giới hạn và có hồ quang nhỏ khi ngắt tải cảm ứng. Hall effect dùng bán dẫn không tiếp điểm cơ khí, tuổi thọ đóng cắt cao hơn nhiều và đáp ứng nhanh hơn, phù hợp tần suất đóng cắt cao.

Thông số kỹ thuật và quy cách cung cấp

Tiêu chuẩn tham chiếu

• IEC 60947-5-2 – cảm biến vị trí dùng trong mạch điều khiển công nghiệp
• IEC 60529 (IP67) – cấp bảo vệ chống bụi nước cho môi trường xưởng cơ khí
• ISO 6432/15552 (tham chiếu) – kích thước lắp đặt xi lanh khí nén tiêu chuẩn, ảnh hưởng vị trí lắp cảm biến

Ứng dụng trong nhà máy FDI

• Cơ khí chính xác & CNC: xác nhận piston kẹp/nhả đúng hành trình trước khi máy chuyển bước tiếp theo.
• Băng tải & đóng gói: xi lanh đẩy/gạt sản phẩm cần phản hồi vị trí để đồng bộ nhịp máy.
• Ô tô & xe máy: đồ gá hàn, đồ gá lắp ráp dùng xi lanh kẹp chi tiết cần xác nhận trạng thái kẹp chặt.
• Bao bì & in ấn: xi lanh ép, dập cần cảm biến báo hoàn tất hành trình trước khi cấp phôi tiếp theo.
• Logistics & kho: xi lanh nâng hạ tại trạm phân loại, xác nhận đã về vị trí an toàn trước khi băng chuyền chạy tiếp.

Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

• Chọn công nghệ theo tần suất đóng cắt. Ứng dụng đóng cắt vài lần mỗi phút dùng reed switch là đủ và tiết kiệm chi phí. Ứng dụng tần suất cao, liên tục nên chọn Hall effect để tránh tiếp điểm reed switch xuống cấp sớm.
• Kiểm tra kiểu rãnh lắp đúng hãng xi lanh. Rãnh chữ T của SMC, Airtac, Festo có kích thước khác nhau dù nhìn tương tự. Đặt nhầm kiểu rãnh khiến cảm biến lắp lỏng, dễ xê dịch làm sai vị trí phát hiện trong quá trình máy chạy.
• Không lắp cảm biến từ gần vật liệu sắt từ khác. Khung máy bằng thép hoặc nam châm khác đặt quá gần có thể gây nhiễu từ trường, khiến cảm biến báo sai vị trí piston. Giữ khoảng cách tối thiểu với vật liệu sắt từ xung quanh theo khuyến cáo nhà sản xuất.
• Kiểm tra loại tải khi dùng cảm biến 2 dây. Cảm biến 2 dây có dòng rò nhỏ khi ở trạng thái OFF, có thể gây kích hoạt nhầm với tải PLC ngõ vào trở kháng cao. Với ứng dụng nhạy, nên chọn loại 3 dây NPN/PNP thay vì 2 dây.
• Bảo vệ dây cảm biến khỏi ma sát cơ khí. Xi lanh chuyển động liên tục dễ làm dây cảm biến cọ xát vào khung máy gây đứt ngầm bên trong. Nên dùng ống gen bảo vệ và cố định dây dọc theo thân xi lanh, tránh treo tự do.

Vì sao nhà máy FDI chọn BAMBUMRO

Cảm biến từ lắp gọn trên rãnh xi lanh giúp máy tự động của nhà máy FDI xác nhận từng hành trình piston chính xác. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

• One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
• VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
• Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

Câu hỏi thường gặp về cảm biến từ

Cảm biến từ có lắp được trên mọi loại xi lanh khí nén không?

Cần xi lanh có vỏ non-magnetic (thường là nhôm hoặc inox không từ tính) và có piston gắn sẵn nam châm vĩnh cửu. Xi lanh vỏ thép từ tính hoặc không có nam châm trên piston sẽ không dùng được cảm biến ngoài thân.

Reed switch và Hall effect khác nhau chủ yếu ở điểm gì?

Reed switch dùng tiếp điểm cơ khí, giá rẻ nhưng tuổi thọ đóng cắt giới hạn và có hồ quang khi ngắt tải cảm ứng. Hall effect dùng bán dẫn, không hao mòn cơ khí, đáp ứng nhanh và bền hơn ở tần suất đóng cắt cao.

Cảm biến từ có thể lắp sai vị trí gây báo lỗi không?

Có thể. Nếu lắp lệch khỏi vị trí hành trình thực tế của piston, cảm biến sẽ không tác động đúng lúc hoặc báo tín hiệu chập chờn. Cần canh chỉnh và siết cố định kỹ sau khi xác định đúng điểm tác động.

BAMBUMRO có cung cấp cảm biến từ tương thích xi lanh SMC/Airtac có sẵn không?

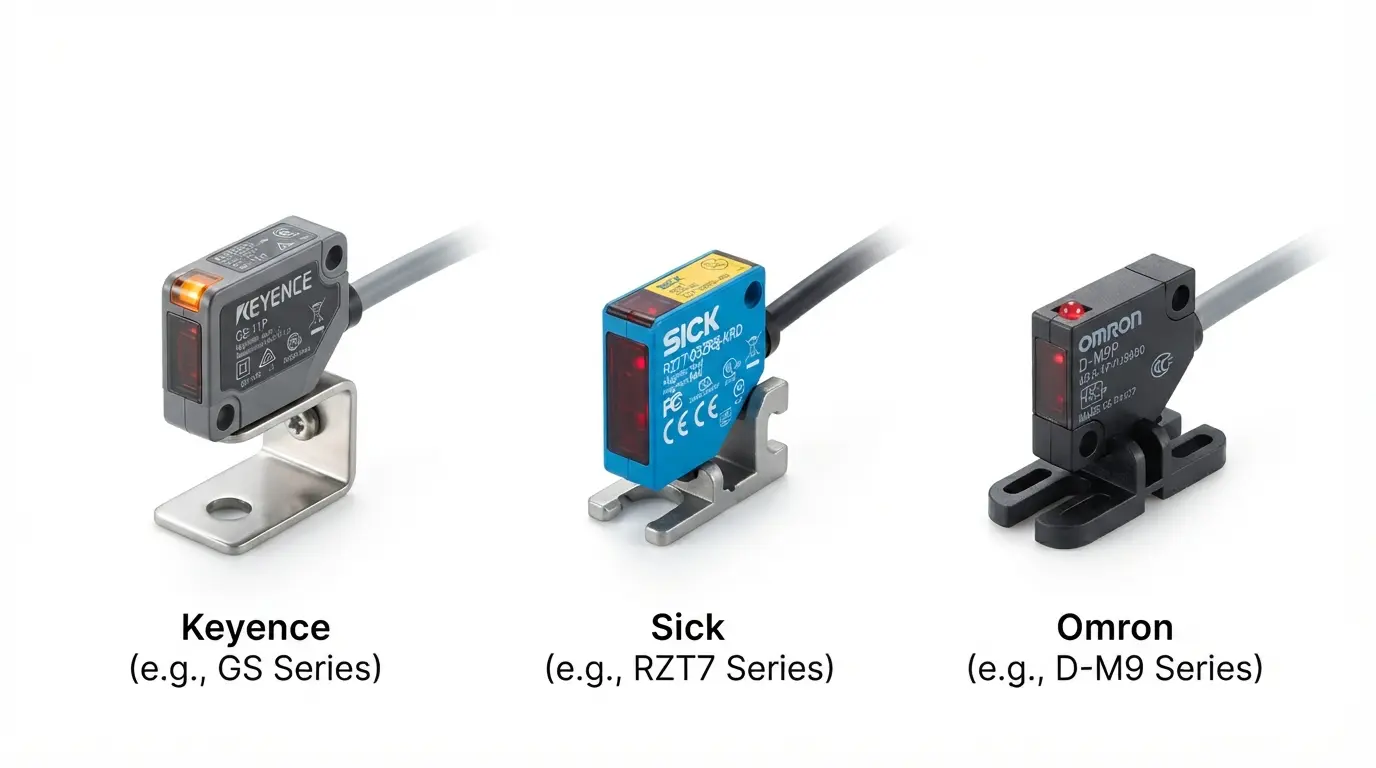

Có. Gửi mã xi lanh hoặc mẫu cảm biến cũ, BAMBUMRO đối chiếu kiểu rãnh và thông số điện phù hợp từ Keyence, Sick, Omron, cung cấp CO/CQ và datasheet kỹ thuật theo lô hàng.

Báo giá và đặt hàng

Gửi danh mục quy cách hoặc bản vẽ để nhận báo giá trong vòng 4 giờ làm việc. Hotline 0902 506 009 (tiếng Việt) · 09.3465.1000 (tiếng Hàn) · Email info@bambumro.com. Chưa rõ quy cách? Để lại số điện thoại ở form phía trên để kỹ thuật gọi lại tư vấn chọn đúng cỡ.
