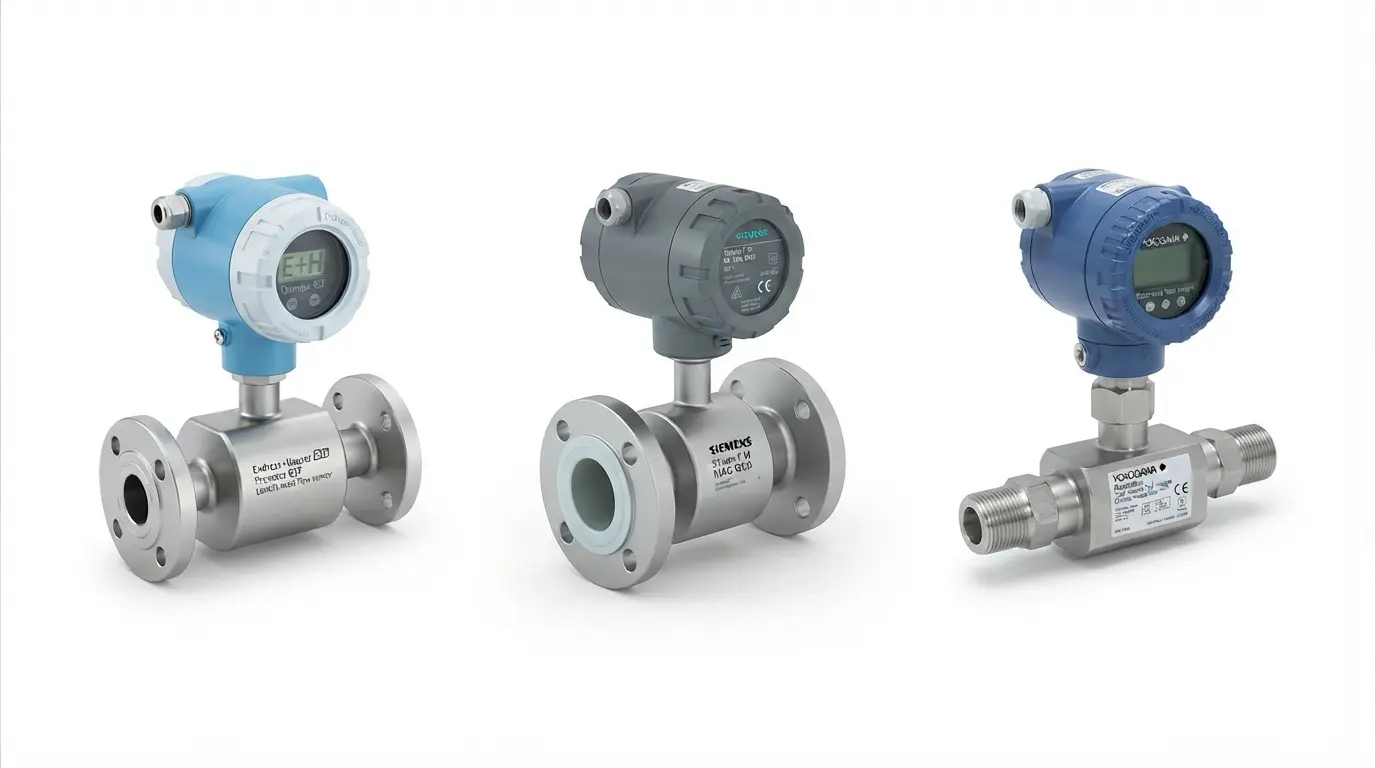

Cảm biến lưu lượng

Cảm biến lưu lượng đo thể tích hoặc khối lượng chất lỏng, khí đi qua một tiết diện đường ống trong một khoảng thời gian, phục vụ giám sát tiêu thụ, cân bằng vật chất hoặc điều khiển vòng kín. Nhà máy dùng cảm biến lưu lượng trên đường cấp nước, khí nén, hơi nước, hóa chất và dầu tải nhiệt để theo dõi định mức tiêu thụ theo ca hoặc theo dây chuyền. BAMBUMRO cung cấp nhiều công nghệ đo — điện từ, turbine, vortex — theo đúng môi chất, kích cỡ ống và điều kiện lắp đặt, giao hàng nhanh cho khu công nghiệp phía Nam.

Cảm biến lưu lượng là gì? Cấu tạo và nguyên lý làm việc

Cảm biến đo tốc độ hoặc thể tích dòng chảy bằng nhiều nguyên lý khác nhau: điện từ (electromagnetic) dựa trên định luật cảm ứng Faraday cho chất lỏng dẫn điện, turbine đếm vòng quay cánh quạt theo tốc độ dòng chảy, hoặc vortex đo tần số xoáy dòng phía sau vật cản. Tín hiệu đo được chuyển thành ngõ ra 4-20mA, xung hoặc truyền số về hệ điều khiển.

Điểm phân biệt kỹ thuật quan trọng nhất là chọn đúng công nghệ đo theo tính chất môi chất. Cảm biến điện từ chỉ đo được chất lỏng dẫn điện (nước, hóa chất pha loãng), không dùng được cho khí hoặc dầu cách điện. Cảm biến turbine và vortex đo được cả chất lỏng và khí nhưng nhạy với độ nhớt và cần đoạn ống thẳng trước/sau đủ dài để dòng chảy ổn định trước khi đo.

Thông số kỹ thuật và quy cách cung cấp

Tiêu chuẩn tham chiếu

• ISO 7005 – Kích thước mặt bích kết nối đường ống công nghiệp
• ISO 4064 / OIML R49 – Yêu cầu đo lường cho đồng hồ nước dùng mục đích thương mại
• IEC 60529 – Phân cấp bảo vệ IP cho vỏ thiết bị
• ASME B16.5 – Tiêu chuẩn mặt bích theo hệ Mỹ, dùng khi đường ống theo chuẩn ANSI

Ứng dụng trong nhà máy FDI

• Xử lý nước & nước thải: đo lưu lượng nước cấp, nước thải đầu ra để báo cáo tiêu thụ và tuân thủ môi trường.
• Hệ thống khí nén & hơi nước: giám sát lưu lượng khí nén hoặc hơi cấp cho từng khu vực sản xuất, phát hiện rò rỉ bất thường.
• Hóa chất & xử lý bề mặt: đo lưu lượng dung dịch mạ, hóa chất tẩy rửa trong dây chuyền xử lý bề mặt kim loại.
• Thực phẩm & đồ uống: đo lưu lượng nguyên liệu lỏng, nước rửa CIP — cần cảm biến đạt tiêu chuẩn vệ sinh tiếp xúc thực phẩm.
• HVAC & hệ thống nước làm mát: theo dõi lưu lượng nước qua chiller, tháp giải nhiệt để tối ưu vận hành.

Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

• Chọn công nghệ đo phù hợp môi chất trước khi xem giá. Cảm biến điện từ không đo được khí hoặc dầu; turbine và vortex không nên dùng cho chất lỏng có lẫn tạp chất rắn vì cánh quạt dễ kẹt. Xác định môi chất trước để tránh mua nhầm công nghệ.
• Đảm bảo đoạn ống thẳng trước và sau cảm biến. Turbine và vortex cần đoạn ống thẳng đủ dài (thường 5-10 lần đường kính ống phía trước) để dòng chảy ổn định; lắp gần co, van sẽ làm sai số đo tăng đáng kể.
• Xác nhận độ dẫn điện môi chất khi chọn cảm biến điện từ. Cảm biến điện từ yêu cầu môi chất có độ dẫn điện tối thiểu theo catalogue nhà sản xuất; nước cất hoặc dung môi không phân cực sẽ không đo được, cần chuyển sang công nghệ khác.
• Chọn vật liệu lót ống theo tính ăn mòn của môi chất. Lớp lót PTFE hoặc cao su chịu hóa chất khác nhau về khả năng chịu nhiệt và ăn mòn; dùng sai vật liệu lót sẽ làm hỏng lớp lót sau thời gian ngắn, gây sai số hoặc rò rỉ.
• Kiểm tra ngõ ra tín hiệu tương thích hệ điều khiển hiện có. Một số hệ thống cũ chỉ nhận tín hiệu xung hoặc 4-20mA, không đọc được Modbus; xác nhận trước để tránh phải đầu tư thêm bộ chuyển đổi giao thức.

Vì sao nhà máy FDI chọn BAMBUMRO

Chọn sai công nghệ đo lưu lượng khiến số liệu tiêu thụ sai lệch hàng tháng mà không ai phát hiện. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

• One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
• VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
• Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

Câu hỏi thường gặp về cảm biến lưu lượng

Cảm biến lưu lượng điện từ và turbine khác nhau thế nào?

Cảm biến điện từ không có bộ phận chuyển động, đo dựa trên cảm ứng điện từ, chỉ dùng cho chất lỏng dẫn điện. Cảm biến turbine có cánh quạt quay theo dòng chảy, đo được cả chất lỏng và khí nhưng hao mòn cơ học theo thời gian.

Cảm biến lưu lượng có cần đoạn ống thẳng trước khi lắp không?

Có, hầu hết công nghệ đo lưu lượng — trừ một số loại điện từ full-bore — cần đoạn ống thẳng phía trước để dòng chảy ổn định trước khi đến điểm đo, nếu không sai số có thể vượt mức cho phép.

Cảm biến lưu lượng dùng được cho khí nén không?

Có, nhưng cần chọn công nghệ phù hợp — thường là turbine hoặc vortex thiết kế riêng cho khí, không dùng cảm biến điện từ vì nguyên lý này chỉ hoạt động với chất lỏng dẫn điện.

BAMBUMRO có tư vấn chọn model cảm biến lưu lượng theo đường ống không?

Có. BAMBUMRO khảo sát đường kính ống, môi chất và điều kiện lắp đặt thực tế để đề xuất đúng công nghệ đo và model phù hợp, kèm báo giá và thời gian giao hàng.
