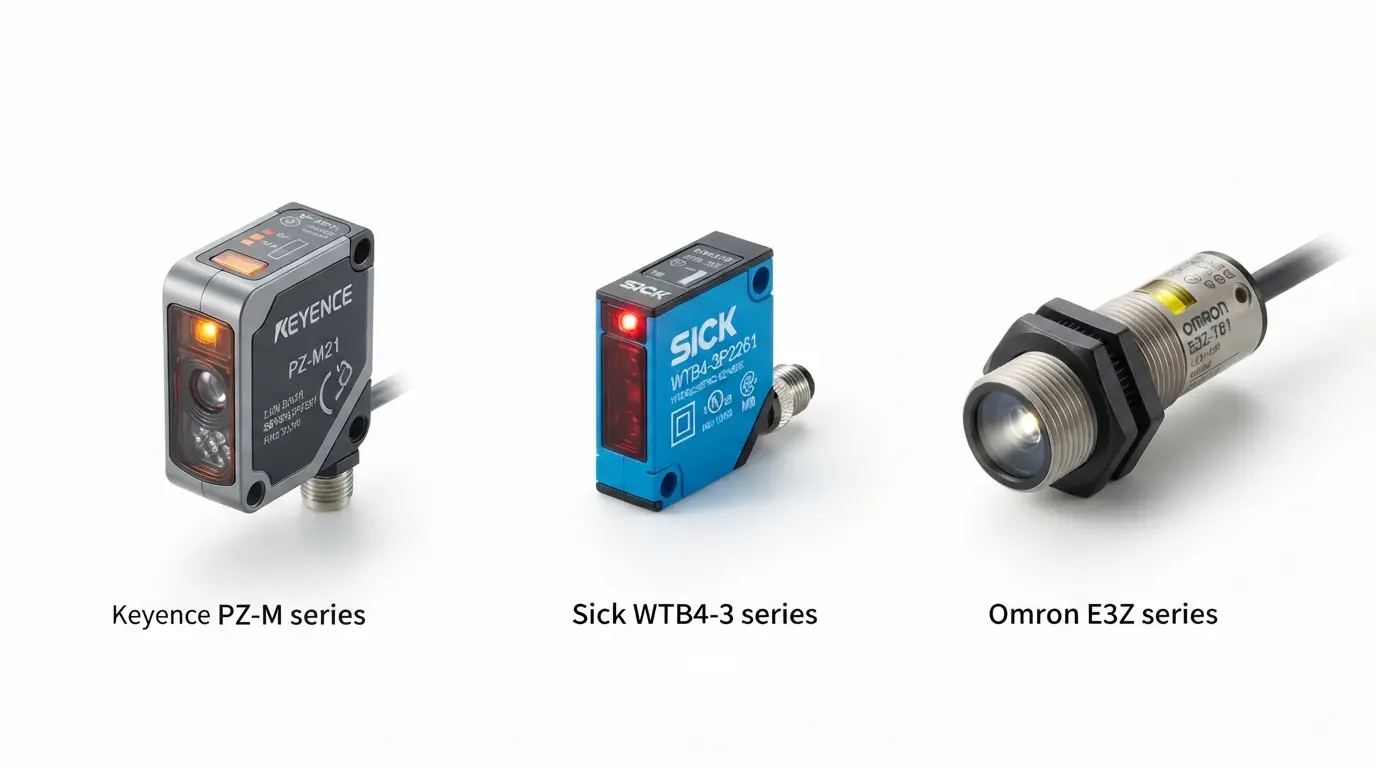

Cảm biến quang điện

Cảm biến quang điện là loại cảm biến phát hiện vật thể không tiếp xúc bằng chùm tia sáng phát ra từ bộ phát và nhận lại tại bộ thu hoặc qua phản xạ. BAMBUMRO cung cấp đủ ba kiểu lắp phổ biến trong nhà máy: thu-phát riêng biệt (through-beam) cho khoảng cách xa, phản xạ gương (retro-reflective) tiện thi công một bên, và khuếch tán (diffuse) phát hiện trực tiếp vật thể ở khoảng cách ngắn. Dải phát hiện từ vài centimet đến vài chục mét tùy kiểu, phù hợp lắp trên băng tải, cổng an toàn máy, đếm sản phẩm dây chuyền đóng gói. Hàng có sẵn tại kho TP.HCM, giao nhanh khu công nghiệp phía Nam.

Cảm biến quang điện là gì? Cấu tạo và nguyên lý làm việc

Cảm biến gồm nguồn phát ánh sáng (LED hồng ngoại hoặc laser) và bộ thu nhận tín hiệu, khi vật thể cắt ngang hoặc phản xạ chùm tia sẽ làm thay đổi tín hiệu tại bộ thu, từ đó cảm biến xuất ra tín hiệu ON/OFF hoặc analog tùy loại. Đây là cảm biến không tiếp xúc, không hao mòn cơ học nên tuổi thọ cao hơn công tắc hành trình cơ khí.

Điểm phân biệt quan trọng là kiểu lắp thu-phát, phản xạ gương hay khuếch tán. Thu-phát cho khoảng cách xa nhất và ổn định nhất nhưng cần đi dây hai bên; phản xạ gương chỉ cần đi dây một bên nhưng cần gương phản xạ chuyên dụng; khuếch tán tiện lắp nhất song khoảng cách ngắn và nhạy với màu sắc, độ bóng bề mặt vật thể.

Thông số kỹ thuật và quy cách cung cấp

Tiêu chuẩn tham chiếu

• IEC 60947-5-2 – cảm biến tiệm cận và cảm biến dùng trong mạch điều khiển công nghiệp
• IEC 60529 (IP67) – cấp bảo vệ chống bụi nước cho cảm biến lắp trong dây chuyền
• IEC 61508 (SIL) – áp dụng cho dòng cảm biến quang an toàn dùng ở cửa bảo vệ máy (tùy model)

Ứng dụng trong nhà máy FDI

• Băng tải & đóng gói: đếm sản phẩm, phát hiện bao bì trên băng tải tốc độ cao.
• Điện tử & SMT: phát hiện có/không có linh kiện, khay chứa trước khi vào máy hàn.
• Cơ khí chính xác & CNC: phát hiện phôi vào đúng vị trí trước khi máy bắt đầu chu trình gia công.
• Logistics & kho: phát hiện thùng hàng trên hệ thống băng chuyền phân loại tự động.
• Ô tô & xe máy: kiểm tra sự hiện diện linh kiện trên dây chuyền lắp ráp trước khi chuyển trạm tiếp theo.

Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

• Chọn kiểu lắp phù hợp điều kiện thi công. Nếu có thể đi dây cả hai bên băng tải, nên chọn thu-phát để có khoảng cách xa và độ tin cậy cao nhất. Nếu chỉ thi công được một bên, chọn phản xạ gương thay vì khuếch tán để giữ khoảng cách phát hiện xa hơn.
• Kiểm tra độ tương phản và màu sắc vật thể với cảm biến khuếch tán. Cảm biến khuếch tán nhạy với độ bóng và màu sắc bề mặt — vật màu đen hoặc bề mặt bóng kính có thể làm giảm khoảng cách phát hiện thực tế xuống thấp hơn nhiều so với thông số danh nghĩa trên catalogue.
• Không dùng cảm biến quang điện tiêu chuẩn thay cảm biến an toàn. Cảm biến quang tiêu chuẩn không có chứng nhận SIL, không được dùng làm rào chắn an toàn tại cửa máy có nguy cơ kẹp tay. Vị trí này bắt buộc dùng dòng cảm biến an toàn (safety light curtain/sensor) riêng.
• Tính tần số đáp ứng theo tốc độ dây chuyền. Dây chuyền tốc độ cao đếm sản phẩm nhỏ cần cảm biến có tần số đáp ứng đủ nhanh, nếu không sẽ bỏ sót sản phẩm khi đếm. Kiểm tra thông số tần số đáp ứng của model trước khi lắp cho dây chuyền tốc độ cao.
• Chú ý môi trường bụi, dầu khi chọn cấp bảo vệ. Khu vực gia công cơ khí có dầu cắt gọt, bụi kim loại nên chọn cảm biến IP67 trở lên và vệ sinh mặt kính định kỳ, vì lớp dầu bám trên mặt cảm biến làm giảm độ nhạy phát hiện theo thời gian.

Vì sao nhà máy FDI chọn BAMBUMRO

Cảm biến quang điện đúng kiểu lắp giúp dây chuyền đóng gói của nhà máy FDI đếm sản phẩm chính xác suốt ca. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

• One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
• VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
• Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

Câu hỏi thường gặp về cảm biến quang điện

Cảm biến quang điện thu-phát và khuếch tán khác nhau thế nào?

Thu-phát có bộ phát và bộ thu tách rời hai bên, khoảng cách phát hiện xa và ổn định nhất. Khuếch tán chỉ có một khối, ánh sáng phản xạ trực tiếp từ vật thể về bộ thu, tiện lắp nhưng khoảng cách ngắn hơn và nhạy với màu, độ bóng vật thể.

Cảm biến quang điện có dùng được ngoài trời không?

Được với dòng đạt IP67 trở lên, tuy nhiên ánh nắng trực tiếp hoặc bụi mù có thể ảnh hưởng độ ổn định của cảm biến quang thông thường. Khu vực ngoài trời nắng gắt nên ưu tiên cảm biến laser có độ hội tụ chùm tia cao hơn.

Cảm biến quang điện có phân biệt được màu sắc không?

Cảm biến tiêu chuẩn chỉ phát hiện có/không có vật thể, không phân biệt màu. Muốn phân biệt màu sắc cần dòng cảm biến màu (color sensor) chuyên dụng, khác với cảm biến quang phát hiện vật thể thông thường.

BAMBUMRO có tư vấn chọn cảm biến quang điện theo ứng dụng cụ thể không?

Có. BAMBUMRO tư vấn chọn kiểu lắp, khoảng cách và ngõ ra phù hợp theo mô tả ứng dụng thực tế của khách hàng, cung cấp CO/CQ và datasheet kỹ thuật theo lô hàng cho nhà máy FDI.
