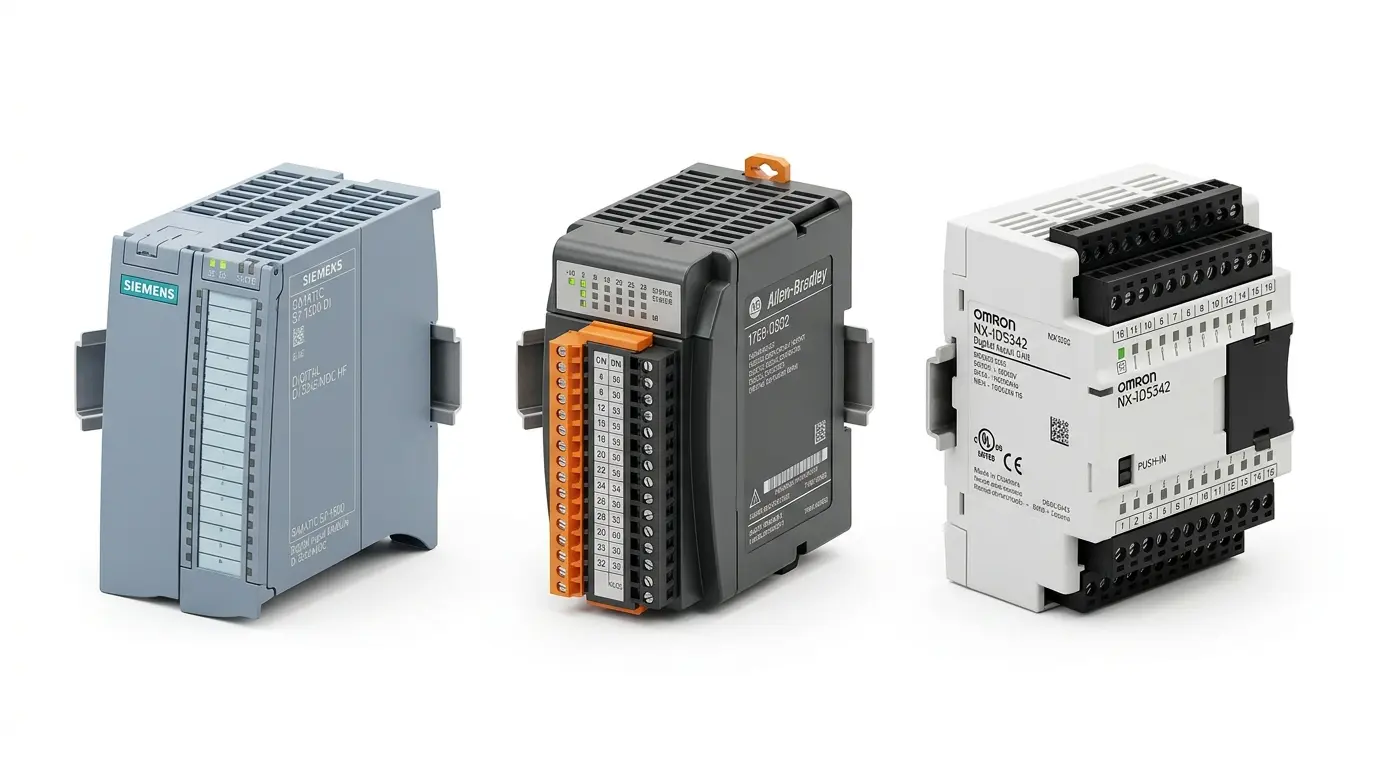

Module IO PLC

Module IO PLC là khối mở rộng gắn thêm vào bộ điều khiển lập trình (PLC) để tăng số lượng ngõ vào (input) nhận tín hiệu từ cảm biến, công tắc và ngõ ra (output) điều khiển cuộn hút, đèn báo, van điện từ trong hệ thống tự động hóa. Nhà máy dùng module IO PLC khi mở rộng dây chuyền, thêm trạm cảm biến mới hoặc nâng cấp tủ điều khiển mà không cần thay toàn bộ CPU PLC. BAMBUMRO cung cấp module IO PLC tương thích các dòng phổ biến tại nhà máy FDI, hỗ trợ tư vấn đúng số kênh và điện áp theo tủ điều khiển hiện hữu.

Module IO PLC là gì? Cấu tạo và nguyên lý làm việc

Module IO PLC gồm các kênh vào/ra được cách ly quang (opto-isolated) với mạch xử lý trung tâm, chuyển tín hiệu điện áp thực tế từ hiện trường (24VDC, 110/220VAC) thành tín hiệu logic mà CPU PLC xử lý được, và ngược lại khi điều khiển thiết bị chấp hành. Module giao tiếp với CPU qua bus mở rộng riêng của từng hãng hoặc qua mạng truyền thông công nghiệp như Profibus, EtherNet/IP.

Điểm phân biệt kỹ thuật quan trọng nhất là tính tương thích với dòng PLC đang dùng. Mỗi hãng PLC (Siemens, Allen-Bradley, Omron) có bus mở rộng và cơ chế địa chỉ I/O riêng, module của hãng này thường không lắp trực tiếp được vào CPU hãng khác trừ khi qua cổng truyền thông trung gian. Ngoài ra cần phân biệt module số (digital) chỉ nhận/xuất tín hiệu ON-OFF và module tương tự (analog) xử lý tín hiệu 4-20mA/0-10V.

Thông số kỹ thuật và quy cách cung cấp

Tiêu chuẩn tham chiếu

• IEC 61131-2 – Yêu cầu thiết bị PLC và module IO trong tự động hóa công nghiệp
• IEC 61000-6-2/-4 – Tương thích điện từ (EMC) cho thiết bị công nghiệp
• IEC 60529 – Phân cấp bảo vệ IP cho vỏ module
• CE Marking – Chứng nhận phù hợp tiêu chuẩn châu Âu cho thiết bị điều khiển công nghiệp

Ứng dụng trong nhà máy FDI

• Mở rộng dây chuyền sản xuất: thêm trạm cảm biến, công tắc mới vào hệ thống điều khiển hiện có mà không thay CPU.
• Nâng cấp tủ điện cũ: thay thế module IO hỏng hoặc lỗi thời còn tương thích CPU đang vận hành.
• Hệ thống HVAC & xử lý nước: điều khiển bơm, van điện từ, quạt thông qua ngõ ra relay của module IO.
• Kho tự động & băng chuyền: thu thập tín hiệu từ nhiều công tắc hành trình, cảm biến quang dọc tuyến băng tải.
• Trạm remote IO phân tán: lắp module I/O từ xa gần khu vực máy, truyền dữ liệu về CPU trung tâm qua mạng công nghiệp, giảm dây tín hiệu chạy dài.

Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

• Xác nhận đúng dòng và version CPU trước khi mua module. Cùng một hãng PLC nhưng khác dòng CPU (ví dụ CompactLogix và MicroLogix) có thể không dùng chung module mở rộng; kiểm tra catalog tương thích chính hãng trước khi đặt hàng để tránh mua nhầm.
• Phân biệt rõ module digital và analog trước khi đặt hàng. Nhầm module digital (chỉ ON-OFF) sang vị trí cần đọc tín hiệu 4-20mA từ cảm biến analog sẽ không đọc được giá trị, phải tháo lắp lại toàn bộ cấu hình.
• Chọn kiểu ngõ ra relay hay transistor theo tải thực tế. Ngõ ra relay chịu dòng lớn hơn nhưng tuổi thọ đóng/ngắt thấp hơn transistor; tải tần suất đóng/ngắt cao (như solenoid tốc độ cao) nên dùng ngõ ra transistor để tránh hỏng tiếp điểm relay sớm.
• Tính dự phòng số kênh khi mở rộng hệ thống. Nên chọn module có dư khoảng 20-30% số kênh so với nhu cầu hiện tại để dễ mở rộng sau này mà không phải thêm module hoặc thay đổi cấu hình bus.
• Kiểm tra khả năng cách ly tín hiệu khi lắp gần thiết bị công suất lớn. Module IO lắp gần biến tần, động cơ công suất lớn dễ bị nhiễu điện từ nếu cách ly kém, gây đọc sai tín hiệu ngõ vào; nên đi dây tín hiệu tách riêng khỏi dây động lực.

Vì sao nhà máy FDI chọn BAMBUMRO

Module IO sai chuẩn bus tưởng lắp vừa vẫn có thể không được CPU nhận diện khi chạy thử. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

• One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
• VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
• Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

Câu hỏi thường gặp về module io plc

Module IO PLC của hãng khác nhau có lắp lẫn được không?

Thông thường không lắp trực tiếp vào backplane của CPU khác hãng do khác chuẩn bus mở rộng; muốn tích hợp cần dùng module truyền thông trung gian như gateway Modbus/EtherNet-IP để kết nối gián tiếp.

Module IO digital và analog khác nhau ở đâu?

Module digital chỉ xử lý tín hiệu ON-OFF (có điện/không điện), dùng cho công tắc, cảm biến tiệm cận. Module analog xử lý tín hiệu liên tục như 4-20mA, 0-10V từ cảm biến áp suất, nhiệt độ, cần độ phân giải chuyển đổi A/D cao hơn.

Khi nào nên dùng remote IO thay vì module gắn trực tiếp CPU?

Khi các điểm cảm biến/thiết bị chấp hành nằm xa CPU trung tâm (khác khu vực nhà xưởng), dùng remote IO kết nối qua mạng công nghiệp sẽ giảm đáng kể chi phí đi dây tín hiệu dài so với kéo dây trực tiếp về CPU.

BAMBUMRO có tư vấn chọn module IO thay thế cho tủ điện cũ không?

Có. BAMBUMRO đối chiếu model CPU, version firmware hiện có để đề xuất module IO tương thích hoặc thay thế phù hợp, kèm CO/CQ và hỗ trợ kỹ thuật khi cần.
