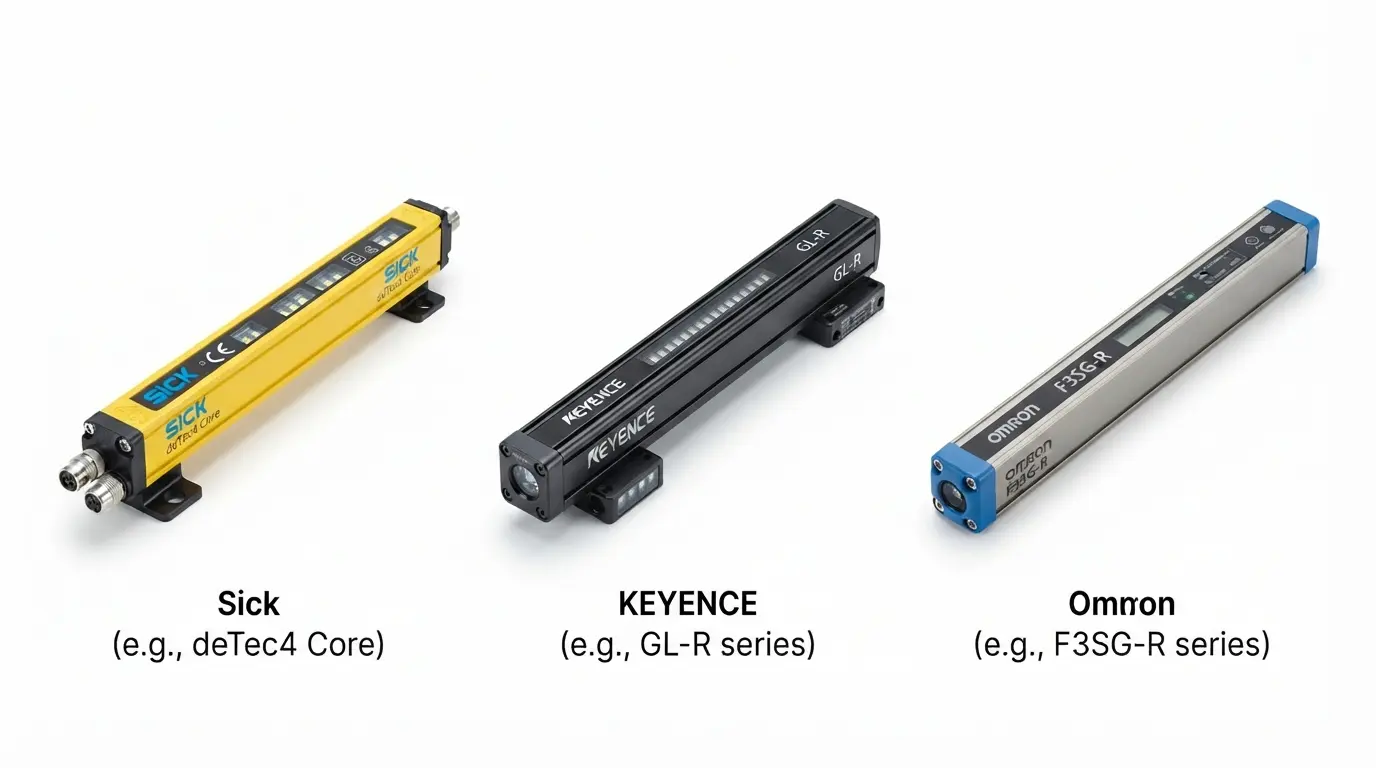

Màn hình an toàn laser

Rèm ánh sáng an toàn, còn gọi là màn hình an toàn laser, là thiết bị tạo ra một bức màn tia hồng ngoại giữa bộ phát và bộ thu để phát hiện khi có người hoặc vật thể xâm nhập vùng nguy hiểm của máy, từ đó kích hoạt dừng khẩn cấp. Nhà máy lắp rèm ánh sáng an toàn trước máy ép, robot hàn, dây chuyền đóng gói tự động và cửa vào khu vực rô-bốt để bảo vệ người vận hành mà không cần lắp rào chắn vật lý cản trở thao tác. BAMBUMRO cung cấp rèm ánh sáng an toàn đạt các cấp Type 2 và Type 4 theo tiêu chuẩn IEC 61496, phù hợp yêu cầu an toàn máy móc của nhà máy FDI.

Màn hình an toàn laser là gì? Cấu tạo và nguyên lý làm việc

Rèm ánh gồm một bộ phát (transmitter) và bộ thu (receiver) đặt đối diện nhau, tạo thành nhiều chùm tia hồng ngoại song song. Khi một vật cản chắn bất kỳ chùm tia nào giữa hai bộ, mạch xử lý bên trong phát tín hiệu dừng an toàn (OSSD) tới bộ điều khiển máy trong thời gian rất ngắn, đủ để dừng cơ cấu nguy hiểm trước khi gây thương tích.

Điểm phân biệt kỹ thuật quan trọng nhất là cấp an toàn (Type) và độ phân giải phát hiện. Type 4 theo IEC 61496 có mức tin cậy cao nhất, dùng cho vùng nguy hiểm nghiêm trọng như máy ép, robot tốc độ cao; Type 2 phù hợp ứng dụng rủi ro thấp hơn. Độ phân giải nhỏ (phát hiện ngón tay) cần cho thao tác gần, trong khi độ phân giải lớn hơn (phát hiện cơ thể) đủ cho vùng bảo vệ toàn thân.

Thông số kỹ thuật và quy cách cung cấp

Tiêu chuẩn tham chiếu

• IEC 61496-1/-2 – Yêu cầu chung và yêu cầu riêng cho thiết bị bảo vệ điện tử nhạy quang
• ISO 13849-1 – Bộ phận an toàn liên quan của hệ thống điều khiển máy móc
• ISO 12100 – Nguyên tắc chung về an toàn máy móc, đánh giá và giảm rủi ro
• TCVN 7383 (tương đương ISO 12100) – Tiêu chuẩn an toàn máy móc áp dụng tại Việt Nam

Ứng dụng trong nhà máy FDI

• Máy ép & máy dập: lắp trước cửa nạp phôi để dừng máy ngay khi tay người vượt qua vùng chắn.
• Robot hàn & robot lắp ráp: bảo vệ vùng làm việc của robot mà không cần rào chắn vật lý cản trở thao tác giám sát.
• Dây chuyền đóng gói tự động: phát hiện xâm nhập tại điểm bảo trì, thay đổi sản phẩm trên line đang chạy.
• Kho tự động & hệ thống băng chuyền cao tốc: bảo vệ lối vào khu vực có AGV hoặc băng chuyền tốc độ cao.
• Cơ khí chính xác & gia công CNC: lắp tại cửa vào khu vực máy CNC nhiều trục để ngăn xâm nhập khi máy đang chạy.

Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

• Chọn cấp an toàn (Type) theo đánh giá rủi ro thực tế của máy. Không nên mặc định dùng Type 2 cho mọi ứng dụng; máy ép hoặc robot tốc độ cao, lực lớn cần Type 4 để đạt mức toàn vẹn an toàn (PL) yêu cầu theo ISO 13849-1.
• Tính đúng khoảng cách lắp đặt theo thời gian dừng máy. Khoảng cách từ rèm an toàn đến vùng nguy hiểm phải đủ để máy dừng hoàn toàn trước khi người chạm tới, dựa trên thời gian đáp ứng của rèm cộng thời gian dừng của máy — tính sai khoảng cách này vô hiệu hóa tác dụng bảo vệ.
• Chọn độ phân giải phù hợp thao tác của người vận hành. Nếu người vận hành cần đưa tay qua lại thao tác gần vùng nguy hiểm, cần độ phân giải phát hiện ngón tay; dùng độ phân giải toàn thân trong trường hợp này sẽ không phát hiện được tay đưa vào.
• Không tự ý che chắn hoặc vô hiệu hóa một phần rèm an toàn. Che một phần vùng phát hiện để né dừng máy là vi phạm an toàn nghiêm trọng, làm mất tác dụng bảo vệ toàn bộ hệ thống — cần xử lý bằng cách điều chỉnh vị trí lắp hoặc thêm biện pháp khác thay vì che chắn.
• Kiểm định định kỳ theo yêu cầu an toàn máy móc. Rèm ánh cần kiểm tra chức năng dừng khẩn cấp định kỳ theo lịch bảo trì an toàn, không chỉ lắp một lần rồi bỏ qua, để đảm bảo vẫn đáp ứng cấp an toàn ban đầu.

Vì sao nhà máy FDI chọn BAMBUMRO

Một rèm ánh sáng an toàn lắp sai khoảng cách vẫn có thể để tay người chạm khuôn ép trước khi máy kịp dừng. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

• One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
• VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
• Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

Câu hỏi thường gặp về màn hình an toàn laser

Rèm ánh sáng an toàn Type 2 và Type 4 khác nhau thế nào?

Type 4 có mức dự phòng lỗi và độ tin cậy phát hiện cao hơn Type 2, đạt mức toàn vẹn an toàn cao hơn theo IEC 61496, dùng cho ứng dụng rủi ro cao như máy ép lực lớn. Type 2 phù hợp ứng dụng rủi ro thấp hơn với chi phí thấp hơn.

Khoảng cách lắp rèm an toàn với vùng nguy hiểm tính thế nào?

Khoảng cách tối thiểu được tính dựa trên thời gian dừng của máy cộng thời gian đáp ứng của rèm an toàn và một số hệ số theo tiêu chuẩn ISO 13855; nên tính toán cụ thể cho từng máy thay vì áp dụng khoảng cách chung.

Rèm ánh sáng an toàn có thay thế được rào chắn vật lý không?

Có thể thay thế trong nhiều trường hợp, đặc biệt nơi cần thao tác qua lại thường xuyên, nhưng vẫn cần đánh giá rủi ro tổng thể của máy vì một số vùng nguy hiểm vẫn yêu cầu kết hợp rào chắn cơ khí.

BAMBUMRO có hỗ trợ tính toán lắp đặt rèm an toàn theo máy không?

Có. BAMBUMRO tư vấn chọn cấp an toàn, độ phân giải và hỗ trợ tính khoảng cách lắp đặt sơ bộ theo thông số máy, kèm chứng chỉ CE và báo giá cho từng cấu hình.
