Ống thủy lực cao áp

Liên Hệ

Ống thủy lực cao áp gồm lớp cao su trong, lớp gia cường bện thép hoặc xoắn thép và lớp vỏ bọc ngoài, chịu áp suất làm việc và áp suất vỡ cao theo tiêu chuẩn SAE 100R, EN 853/856. Cung cấp nhiều cỡ đường kính, cắt và bấm đầu nối theo bản vẽ hoặc mẫu ống cũ.

Báo giá ngay chỉ cần để lại số điện thoại!

Thông Tin Sản Phẩm

Mô tả

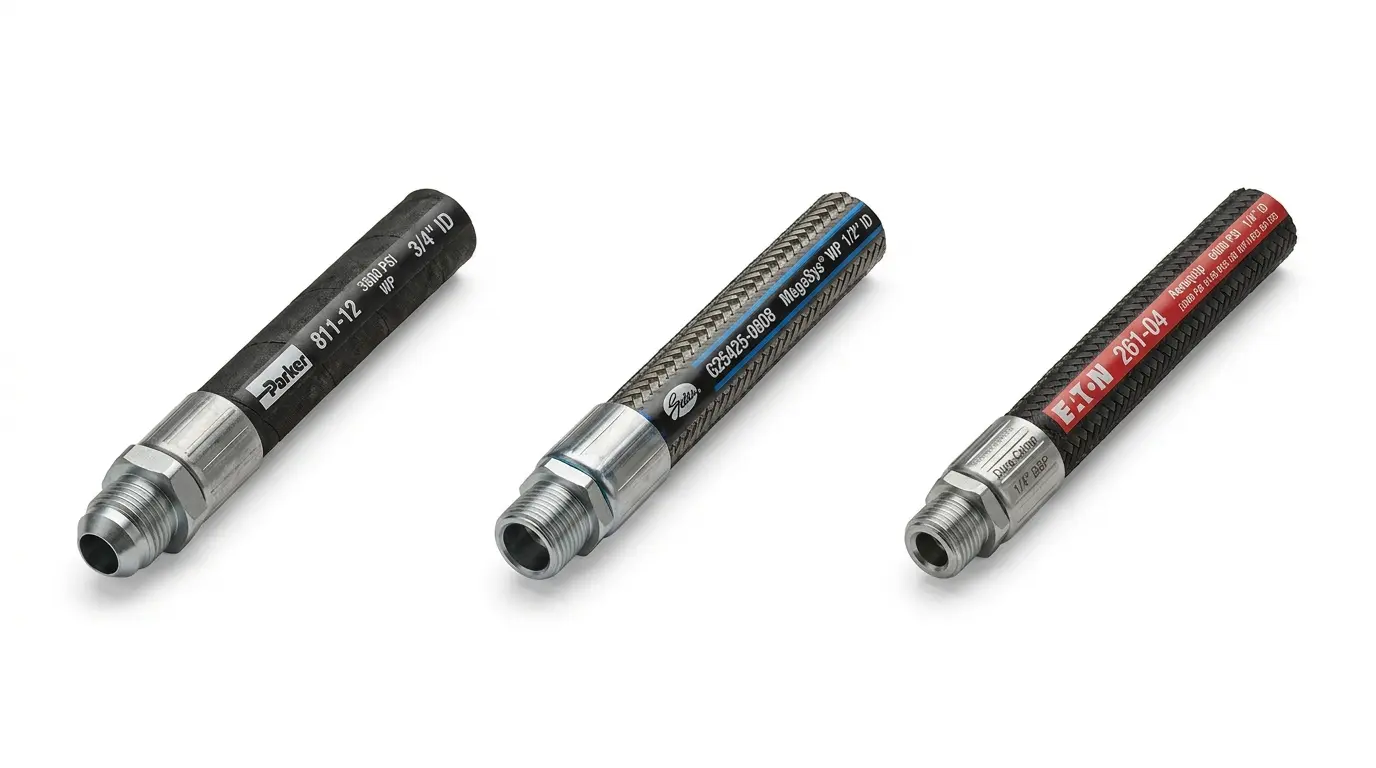

Ống thủy lực cao áp dẫn dầu áp lực giữa bơm, van và xi lanh, phải chịu được áp suất làm việc lớn cùng rung động, uốn cong liên tục trong quá trình máy hoạt động — nứt hoặc bung đầu nối ống là sự cố nguy hiểm và gây dừng máy đột ngột. BAMBUMRO cung cấp ống thủy lực cao áp bện thép một lớp, hai lớp và xoắn thép nhiều lớp theo tiêu chuẩn SAE 100R1 đến R15, EN 853/856, áp suất làm việc từ vài chục đến trên 400 bar. Nhận cắt ống và bấm đầu nối theo bản vẽ hoặc mẫu ống cũ, giao nhanh khi hệ thống cần thay thế khẩn cấp.

Ống thủy lực cao áp là gì? Cấu tạo và nguyên lý làm việc

Ống thủy lực cao áp có cấu tạo ba lớp: lớp trong bằng cao su tổng hợp chịu dầu, lớp giữa gia cường bằng sợi thép bện (braided) hoặc xoắn (spiral) chịu áp lực, và lớp vỏ ngoài bảo vệ chống mài mòn, thời tiết. Số lớp thép gia cường càng nhiều thì áp suất làm việc và áp suất vỡ ống càng cao.

Ký hiệu SAE 100R (R1, R2, R12, R13, R15…) quy định số lớp bện thép và dải áp suất tương ứng — dùng nhầm ký hiệu áp suất thấp cho hệ cao áp là nguyên nhân bục ống nguy hiểm. Đường kính trong (ID) phải khớp với lưu lượng dầu thực tế, ống quá nhỏ gây sụt áp và tăng nhiệt dầu do ma sát.

Thông số kỹ thuật và quy cách cung cấp

Tiêu chuẩn	SAE 100R1 – R15; EN 853 (bện thép 1-2 lớp); EN 856 (xoắn thép nhiều lớp)
Kết cấu gia cường	Bện thép 1 lớp, 2 lớp; xoắn thép 4 lớp, 6 lớp tùy áp suất yêu cầu
Đường kính trong (ID)	DN6 – DN51 (1/4″ – 2″) — tra catalogue nhà sản xuất theo model
Áp suất làm việc	Khoảng 100 bar đến trên 400 bar tùy kết cấu — tra catalogue nhà sản xuất
Áp suất vỡ (burst pressure)	Tối thiểu gấp 4 lần áp suất làm việc theo tiêu chuẩn SAE/EN
Nhiệt độ làm việc	-40°C đến +100°C tùy loại cao su trong ống — tra catalogue nhà sản xuất
Thương hiệu phân phối	Parker, Gates, Eaton — kèm các nguồn OEM tương đương theo đúng tiêu chuẩn và quy cách yêu cầu
Chứng từ	CO, CQ, catalogue thông số kỹ thuật theo yêu cầu
Quy cách đóng gói	Cuộn theo mét hoặc cắt sẵn kèm bấm đầu nối theo bản vẽ

Tiêu chuẩn tham chiếu

SAE 100R1 / R2 – Ống thủy lực bện thép 1 và 2 lớp, áp suất trung bình
SAE 100R12 / R13 / R15 – Ống thủy lực xoắn thép nhiều lớp, áp suất cao
EN 853 – Ống cao su bện thép cho hệ thống thủy lực
EN 856 – Ống cao su xoắn thép cho hệ thống thủy lực áp suất cao

Ứng dụng trong nhà máy FDI

Máy ép thủy lực & đúc nhựa: ống áp suất cao nối bơm piston tới xi lanh ép, chịu rung động liên tục.
Cẩu trục, xe nâng & thiết bị nâng hạ: ống chịu uốn cong theo hành trình xi lanh nâng, cần vỏ ngoài chống mài mòn.
Máy xây dựng, máy công trình: ống xoắn thép nhiều lớp cho hệ thống thủy lực áp suất rất cao, môi trường khắc nghiệt.
Dây chuyền ép phôi kim loại: ống ngắn nối van và xi lanh, yêu cầu bấm đầu nối chính xác để tránh rò rỉ.
Bảo trì nhà máy & cơ điện: thay thế ống cũ theo mẫu có sẵn khi cần khắc phục sự cố nhanh, hạn chế dừng máy.

Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

Không thay ống theo đường kính ngoài, phải theo đường kính trong (ID). Đo nhầm theo đường kính ngoài dẫn đến chọn ống sai lưu lượng thực tế, gây sụt áp hoặc lắp không vừa đầu nối cũ, phải tháo lắp lại nhiều lần làm chậm tiến độ sửa chữa.
Đối chiếu đúng ký hiệu SAE 100R với áp suất hệ thống. Ống R1 (bện thép 1 lớp) chịu áp thấp hơn nhiều so với R15 (xoắn thép nhiều lớp). Dùng nhầm ống áp suất thấp cho hệ cao áp có thể gây bục ống, văng dầu áp lực gây tai nạn.
Kiểm tra hạn dùng và điều kiện bảo quản ống trước khi lắp. Cao su ống có hạn sử dụng in trên vỏ (tuần/năm sản xuất). Ống tồn kho lâu hoặc bảo quản ngoài nắng bị lão hóa, giảm độ đàn hồi và dễ nứt dù chưa qua lắp đặt.
Tính đúng bán kính uốn cong tối thiểu khi đi ống. Uốn ống nhỏ hơn bán kính cho phép làm lớp bện thép bên trong bị gãy sợi, giảm áp suất chịu tải thực tế dù bên ngoài ống vẫn trông bình thường.
Bấm đầu nối đúng lực siết và đúng loại đầu nối. Đầu nối JIC, BSP, ORFS không tương thích lẫn nhau dù ren trông giống nhau. Bấm sai loại hoặc sai lực siết là nguyên nhân rò rỉ dầu tại đầu nối phổ biến nhất sau khi thay ống mới.

Vì sao nhà máy FDI chọn BAMBUMRO

Một ống thủy lực bục giữa ca sản xuất có thể phun dầu áp lực cao gây nguy hiểm trực tiếp cho công nhân. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

Câu hỏi thường gặp về ống thủy lực cao áp

SAE 100R1 và SAE 100R2 khác nhau thế nào?

R1 có một lớp bện thép, chịu áp suất thấp hơn R2 vốn có hai lớp bện thép. Với cùng đường kính, ống R2 chịu áp suất làm việc cao hơn đáng kể, phù hợp hệ thống bơm piston áp lực lớn.

Làm sao biết ống thủy lực cần thay trước khi bị bục?

Dấu hiệu cảnh báo gồm phồng rộp vỏ ngoài, nứt chân chim, rò rỉ dầu quanh đầu nối, hoặc ống đã quá hạn sử dụng in trên vỏ. Nên kiểm tra định kỳ theo lịch bảo trì thay vì chờ ống bục mới thay.

BAMBUMRO có bấm đầu nối theo mẫu ống cũ không?

Có. Gửi mẫu ống cũ hoặc thông số đầu nối (loại ren, kích thước), BAMBUMRO cắt ống và bấm đầu nối đúng kích thước, đúng loại đầu nối JIC/BSP/ORFS theo yêu cầu.

Ống thủy lực cao áp có cần chứng từ CO/CQ không?

Có, BAMBUMRO cung cấp CO, CQ kèm thông số áp suất làm việc, áp suất vỡ theo tiêu chuẩn SAE/EN cho từng lô ống, phục vụ hồ sơ audit an toàn của nhà máy FDI.

Báo giá và đặt hàng

Gửi danh mục quy cách hoặc bản vẽ để nhận báo giá trong vòng 4 giờ làm việc. Hotline 0902 506 009 (tiếng Việt) · 09.3465.1000 (tiếng Hàn) · Email info@bambumro.com. Chưa rõ quy cách? Để lại số điện thoại ở form phía trên để kỹ thuật gọi lại tư vấn chọn đúng cỡ.
