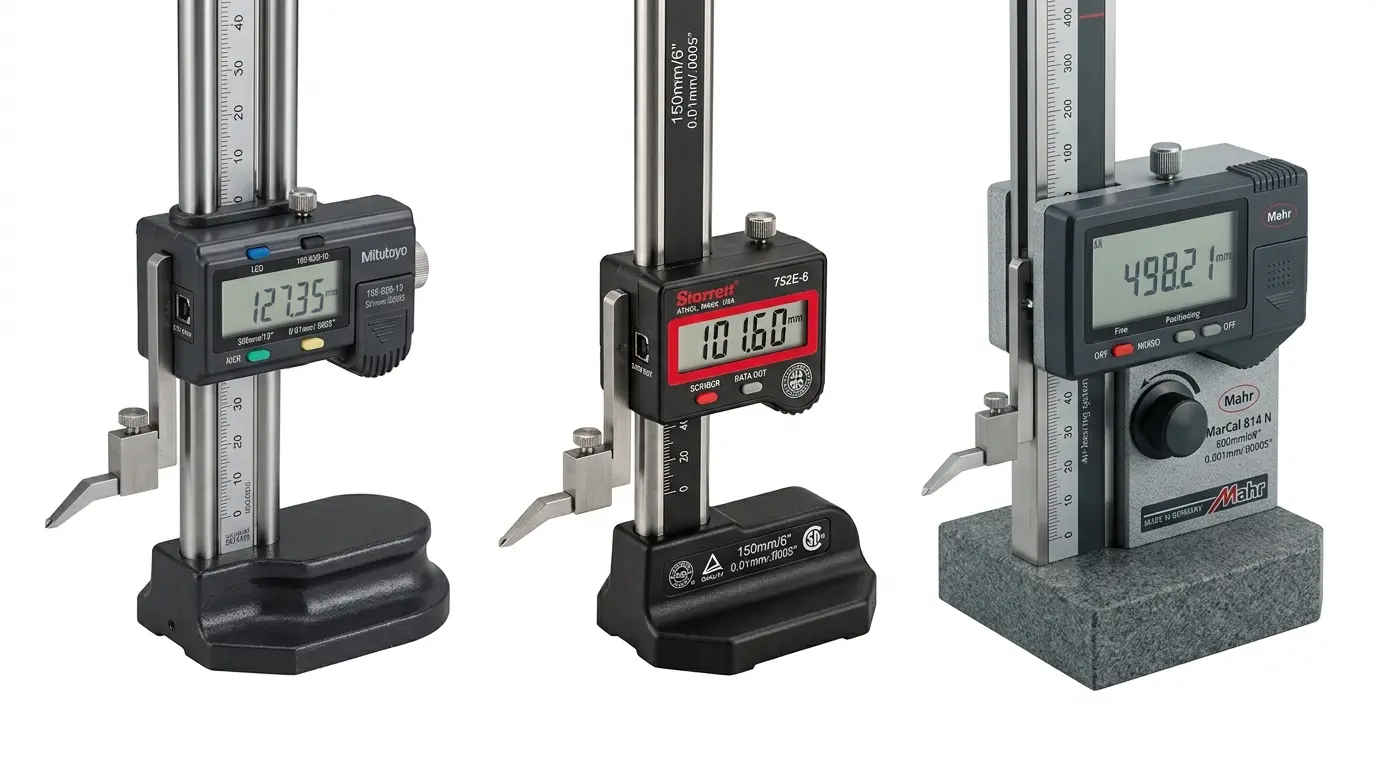

Thước đo chiều cao

Thước đo chiều cao là dụng cụ đo và vạch dấu chính xác trên bàn máp, dùng để xác định chiều cao chi tiết so với mặt chuẩn hoặc vạch đường tham chiếu lên phôi trước khi gia công. BAMBUMRO cung cấp thước đo chiều cao vernier cơ khí và điện tử, dải đo phổ biến 0–300mm và 0–600mm, độ chính xác 0,01–0,02mm tùy dòng, đi kèm mũi vạch dấu (scriber) và đầu đo đồng hồ so khi cần. Hàng chính hãng giao nhanh cho khu công nghiệp phía Nam.

Thước đo chiều cao là gì? Cấu tạo và nguyên lý làm việc

Thước đo gồm đế chuẩn nặng đặt trên bàn máp, thân thước có vạch chia thẳng đứng và khối trượt mang đầu đo hoặc mũi vạch dấu di chuyển lên xuống. Đế phải phẳng và nặng để giữ ổn định khi vạch dấu lực mạnh trên phôi.

Khác biệt quan trọng khi chọn mua là công dụng chính: đo hay vạch dấu. Thước dùng để đo kích thước thường lắp đầu đo đồng hồ so hoặc đầu dò điện tử cho độ lặp lại cao. Thước dùng để vạch dấu lắp mũi vạch dấu hợp kim cứng, cần độ cứng vững của đế và thân thước hơn là độ phân giải đọc số.

Thông số kỹ thuật và quy cách cung cấp

Tiêu chuẩn tham chiếu

• JIS B7517 – Thước đo vernier và điện tử (height gauges)
• DIN 862 – Caliper gauges, tham chiếu liên quan tới thước đo
• ISO 1 – Điều kiện nhiệt độ chuẩn 20°C khi đo và hiệu chuẩn kích thước
• Yêu cầu đặt trên bàn máp đạt độ phẳng theo tiêu chuẩn nhà sản xuất bàn máp

Ứng dụng trong nhà máy FDI

• Cơ khí chính xác & CNC: đo chiều cao bậc, vai trục sau gia công trên bàn máp kiểm tra.
• Khuôn mẫu & ép nhựa: vạch dấu đường tâm, đường gia công trước khi phay hốc khuôn.
• Kết cấu nhà xưởng: kiểm tra chiều cao lắp đặt bệ máy, chân đế thiết bị.
• Ô tô & xe máy: đo chiều cao cam, biên dạng chi tiết dập trong kiểm tra phụ tùng.
• Điện tử & SMT: kiểm tra chiều cao linh kiện, khung đỡ trước khi lắp vào tủ điện.

Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

• Đảm bảo bàn máp đủ phẳng trước khi đo hoặc vạch dấu. Thước đo chính xác đến đâu cũng vô nghĩa nếu bàn máp không phẳng hoặc có bavia dính trên mặt. Vệ sinh bàn máp và kiểm tra độ phẳng định kỳ trước khi dùng cho công việc đòi hỏi dung sai chặt.
• Chọn đầu đo phù hợp mục đích đo hay vạch dấu. Dùng nhầm mũi vạch dấu để đo kích thước hoặc ngược lại làm giảm độ chính xác và nhanh mòn đầu đo. Xác định rõ nhu cầu chính trước khi đặt cấu hình đầu gá đi kèm.
• Di chuyển khối trượt nhẹ nhàng, tránh giật cục. Di chuyển nhanh, giật cục làm mòn lệch rãnh trượt theo thời gian, gây rơ và sai số tích lũy. Luôn di chuyển đều tay, dùng vít vi chỉnh (fine adjustment) khi cần định vị chính xác.
• Kiểm tra lại điểm 0 trên mặt bàn máp mỗi lần thiết lập. Sai số điểm 0 do đế thước không áp phẳng bàn máp là lỗi phổ biến nhất khi bắt đầu ca đo. Luôn hạ đế về vị trí 0 và xác nhận số hiển thị trước khi đo hàng loạt.
• Bảo quản đế thước tránh gỉ sét làm mất độ phẳng. Đế gang hoặc thép để lâu trong môi trường ẩm dễ gỉ nhẹ trên mặt tiếp xúc, làm mất độ song song với bàn máp. Lau khô và bôi dầu chống gỉ sau mỗi ca sử dụng, đặc biệt ở nhà máy ven biển.

Vì sao nhà máy FDI chọn BAMBUMRO

Một đường vạch dấu lệch trên bàn máp có thể kéo theo cả nguyên công phay hốc khuôn bị sai vị trí. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

• One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
• VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
• Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

Câu hỏi thường gặp về thước đo chiều cao

Thước đo chiều cao có dùng để vạch dấu được không?

Có, hầu hết thước đo đều có thể lắp mũi vạch dấu (scriber) để kẻ đường tham chiếu lên phôi trước khi gia công. Cần đế và thân thước đủ cứng vững để chịu lực vạch dấu mà không lệch vị trí.

Vì sao thước đo chiều cao cần dùng trên bàn máp?

Bàn máp cung cấp mặt phẳng chuẩn có độ phẳng và độ nhám đạt cấp chính xác cao, là điều kiện bắt buộc để kết quả đo chiều cao đáng tin cậy. Đặt trên bàn không phẳng sẽ làm sai lệch toàn bộ phép đo.

Nên chọn thước đo chiều cao 300mm hay 600mm?

Chọn theo chiều cao lớn nhất của chi tiết cần đo hoặc kiểm tra, cộng thêm khoảng dư thao tác. Thước dải lớn thường nặng và cồng kềnh hơn, nên không nhất thiết chọn dải lớn hơn mức cần thiết.

BAMBUMRO có cung cấp thước đo chiều cao kèm chứng chỉ hiệu chuẩn không?

Có. BAMBUMRO cung cấp thước đo chính hãng Mitutoyo, Starrett, Mahr kèm CO/CQ, hỗ trợ đặt dịch vụ hiệu chuẩn có chứng chỉ khi nhà máy cần hồ sơ đo lường cho audit ISO/IATF.

Báo giá và đặt hàng

Gửi danh mục quy cách hoặc bản vẽ để nhận báo giá trong vòng 4 giờ làm việc. Hotline 0902 506 009 (tiếng Việt) · 09.3465.1000 (tiếng Hàn) · Email info@bambumro.com. Chưa rõ quy cách? Để lại số điện thoại ở form phía trên để kỹ thuật gọi lại tư vấn chọn đúng cỡ.
