Đồng hồ so

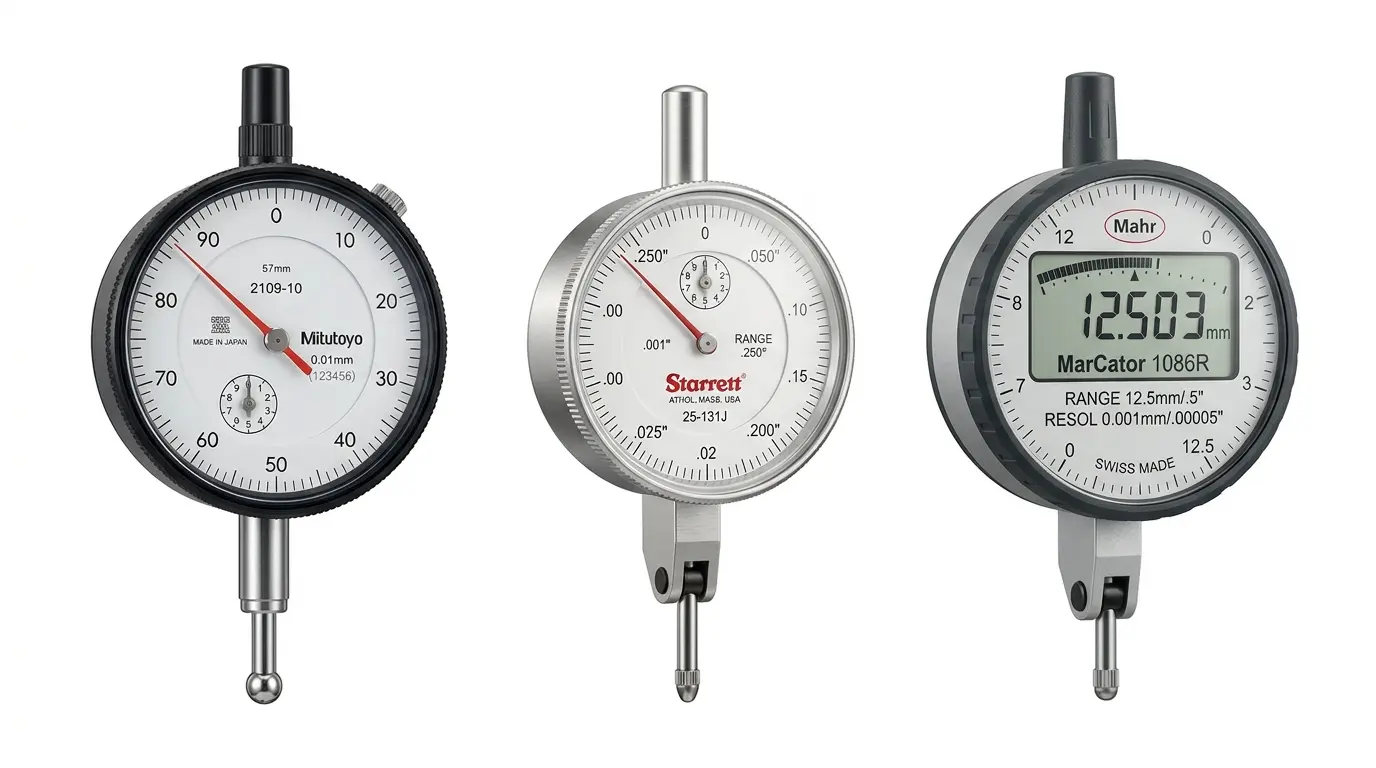

Đồng hồ so là dụng cụ đo độ lệch, độ đảo và độ song song bằng cách chuyển dịch chuyển của đầu dò thành chuyển động kim quay trên mặt số hoặc số hiển thị điện tử, dùng nhiều trong kiểm tra độ đồng tâm trục, độ phẳng bàn máy và căn chỉnh khuôn. BAMBUMRO cung cấp đồng hồ so chân thẳng (plunger) và chân gập (lever) dạng cơ khí lẫn điện tử, hành trình phổ biến 0–10mm, 0–30mm, độ chia 0,01mm hoặc 0,001mm cho model chính xác cao. Hàng chính hãng đi kèm đế từ khi cần, giao nhanh cho khu công nghiệp phía Nam.

Đồng hồ so là gì? Cấu tạo và nguyên lý làm việc

Đồng hồ gồm đầu dò (spindle) chuyển động tuyến tính, cơ cấu bánh răng bên trong truyền chuyển động này thành góc quay của kim trên mặt số chia vạch, hoặc cảm biến điện tử hiển thị số trực tiếp. Dụng cụ không đo kích thước tuyệt đối mà đo độ lệch tương đối so với vị trí đặt ban đầu.

Khác biệt quan trọng khi chọn mua nằm ở kiểu đầu dò. Đồng hồ chân thẳng (plunger) đầu dò di chuyển dọc trục, phù hợp đo độ đảo mặt đầu, độ phẳng bàn máy. Đồng hồ chân gập (lever/dial test indicator) đầu dò xoay theo cung tròn, nhỏ gọn hơn, phù hợp đo trong khe hẹp hoặc căn chỉnh mâm cặp máy tiện, máy phay CNC.

Thông số kỹ thuật và quy cách cung cấp

Tiêu chuẩn tham chiếu

• JIS B7503 – Đồng hồ cơ khí (dial gauges)
• DIN 878 – Dial gauges with plunger, yêu cầu kỹ thuật
• ISO 463 – Geometrical product specifications (GPS) – Dial gauges
• JIS B7533 – Đồng hồ chân gập (lever-type dial test indicators)

Ứng dụng trong nhà máy FDI

• Cơ khí chính xác & CNC: căn chỉnh độ đảo mâm cặp, độ song song bàn máy trước khi gia công.
• Ô tô & xe máy: kiểm tra độ đảo trục khuỷu, trục cam, bánh răng trong bảo trì động cơ.
• Khuôn mẫu & ép nhựa: căn chỉnh độ song song hai nửa khuôn trước khi lắp lên máy ép.
• Kết cấu nhà xưởng & bảo trì cơ khí: kiểm tra độ lệch tâm trục truyền động, puli, khớp nối.
• Điện tử & SMT: kiểm tra độ phẳng bàn gá, độ đồng phẳng linh kiện trước khi hàn.

Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

• Chọn hành trình đo phù hợp với biên độ lệch thực tế. Hành trình quá ngắn khiến kim/đầu dò chạm giới hạn giữa chừng, còn hành trình quá dài làm giảm độ nhạy đọc số. Ước lượng biên độ lệch lớn nhất của chi tiết trước khi chọn hành trình 10, 20 hay 30mm.
• Phân biệt đồng hồ so và đồng hồ đo lỗ khi đặt hàng. Hai dụng cụ dễ nhầm tên nhưng công dụng khác nhau hoàn toàn — đồng hồ đo độ lệch bề mặt, đồng hồ đo lỗ đo đường kính trong. Ghi rõ mục đích sử dụng khi hỏi giá để tránh nhận sai loại hàng.
• Kiểm tra độ rơ đầu dò trước khi lắp lên đế từ. Đầu dò rơ lỏng do mòn cơ cấu bánh răng sẽ cho kết quả dao động dù bề mặt đo thực tế ổn định. Xoay nhẹ đầu dò bằng tay kiểm tra độ rơ trước khi gắn cố định lên đế từ hoặc giá đỡ.
• Đế từ phải phù hợp lực hút với vị trí lắp đặt. Đế từ lực hút yếu trên bề mặt cong hoặc rung động sẽ làm đồng hồ xê dịch trong lúc đo, gây sai số không do dụng cụ. Chọn đế từ có công tắc bật/tắt lực hút mạnh phù hợp bề mặt gá thực tế.
• Không để đầu dò va đập khi tháo lắp chi tiết. Đầu dò đồng hồ là bộ phận nhạy nhất, va đập nhẹ cũng có thể làm cong ty đẩy hoặc lệch cơ cấu bánh răng bên trong. Luôn nhấc đầu dò ra khỏi vị trí tiếp xúc trước khi tháo hoặc thay chi tiết đo.

Vì sao nhà máy FDI chọn BAMBUMRO

Một chiếc đồng hồ so rơ đầu dò có thể khiến cả dây chuyền căn chỉnh sai mà không ai phát hiện kịp. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

• One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
• VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
• Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

Câu hỏi thường gặp về đồng hồ so

Đồng hồ so chân thẳng và chân gập khác nhau ở đâu?

Chân thẳng có đầu dò chuyển động dọc trục, phù hợp đo độ phẳng, độ đảo mặt đầu. Chân gập có đầu dò xoay theo cung tròn, nhỏ gọn, phù hợp đo trong khe hẹp hoặc căn chỉnh mâm cặp máy tiện, máy phay.

Độ chia 0,01mm trên đồng hồ so nghĩa là gì?

Mỗi vạch trên mặt số tương ứng 0,01mm dịch chuyển của đầu dò, kim quay một vòng hết mặt số ứng với hành trình cố định như 1mm hoặc 2mm. Đọc số cần cộng thêm số vòng quay nếu độ lệch lớn hơn một vòng.

Đồng hồ so có cần đế từ đi kèm không?

Đồng hồ tự thân không đứng vững một mình nên gần như luôn cần đế từ, giá đỡ cơ khí hoặc gá chuyên dụng để cố định vị trí đo. BAMBUMRO có thể báo giá đồng hồ kèm đế từ theo yêu cầu.

BAMBUMRO có cung cấp đồng hồ so kèm chứng chỉ hiệu chuẩn không?

Có. Đồng hồ chính hãng Mitutoyo, Starrett, Mahr được cung cấp kèm CO/CQ, hỗ trợ đặt dịch vụ hiệu chuẩn có chứng chỉ khi nhà máy cần hồ sơ đo lường phục vụ audit ISO/IATF.

Báo giá và đặt hàng

Gửi danh mục quy cách hoặc bản vẽ để nhận báo giá trong vòng 4 giờ làm việc. Hotline 0902 506 009 (tiếng Việt) · 09.3465.1000 (tiếng Hàn) · Email info@bambumro.com. Chưa rõ quy cách? Để lại số điện thoại ở form phía trên để kỹ thuật gọi lại tư vấn chọn đúng cỡ.
