Máng cáp

Máng cáp là hệ thống kết cấu kim loại dạng máng hoặc thang, dùng để đỡ và định tuyến nhiều tuyến cáp điện, cáp tín hiệu chạy song song dọc theo trần, tường hoặc trụ đỡ trong nhà xưởng, thay vì đi cáp rời từng sợi. So với ống luồn cáp, máng cáp phù hợp cho số lượng cáp lớn, dễ bổ sung hoặc thay thế cáp về sau mà không cần luồn lại. BAMBUMRO cung cấp máng cáp và thang cáp đủ bề rộng, vật liệu sơn tĩnh điện hoặc mạ kẽm nhúng nóng, kèm phụ kiện đồng bộ, gia công theo bản vẽ tuyến cáp của dự án.

Máng cáp là gì? Cấu tạo và nguyên lý làm việc

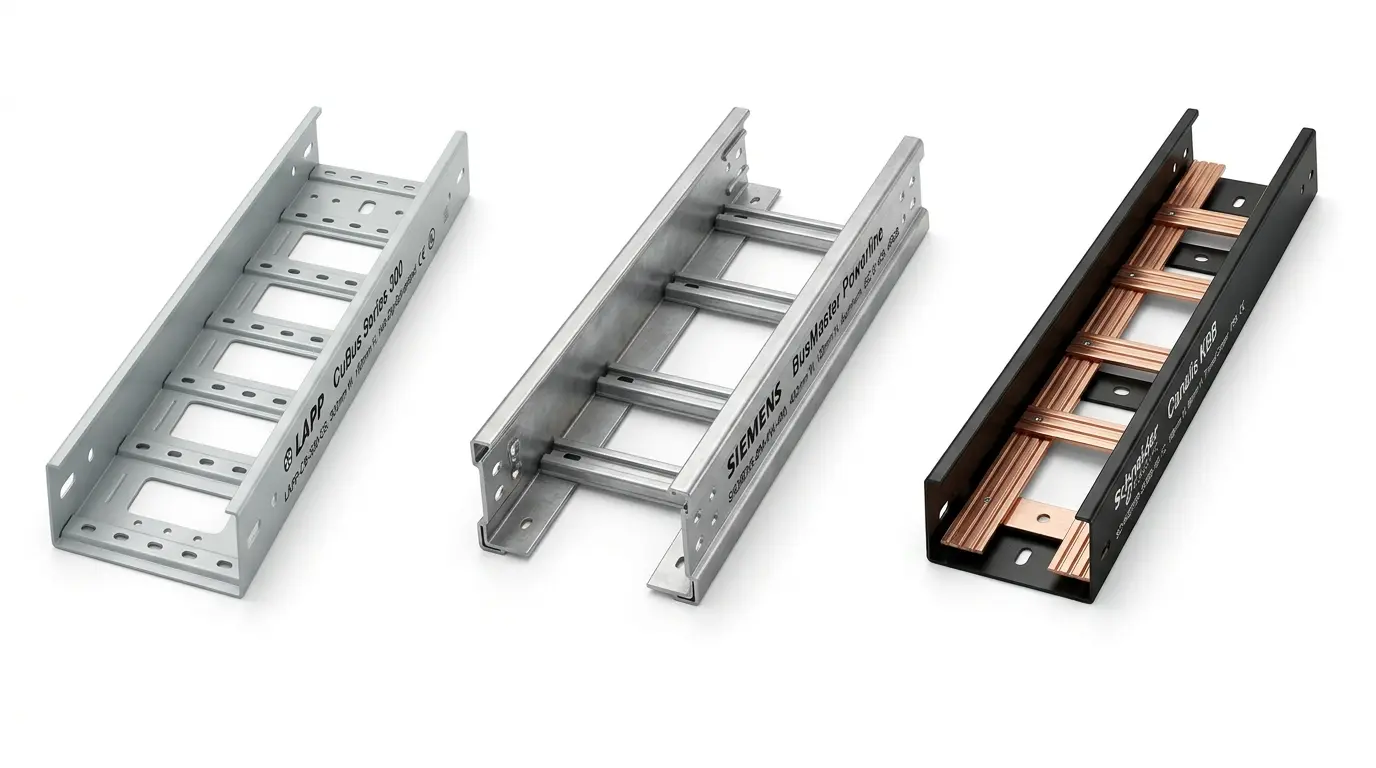

Máng cáp có hai dạng phổ biến: máng kín (solid bottom) có đáy liền, phù hợp bảo vệ cáp tín hiệu khỏi bụi và va đập; và thang cáp (cable ladder) có đáy hở dạng thanh ngang, thông thoáng, dễ tản nhiệt và thoát nước, phù hợp cho số lượng lớn cáp lực. Cả hai đều được ghép nối bằng các đoạn thẳng, co, tê, chữ thập và giá treo/giá đỡ theo tuyến đi thực tế.

Điểm phân biệt quan trọng nhất khi chọn máng cáp là lớp phủ bề mặt — sơn tĩnh điện phù hợp lắp trong nhà, môi trường khô ráo; mạ kẽm nhúng nóng (hot-dip galvanized) chịu được môi trường ẩm, ngoài trời hoặc ăn mòn nhẹ tốt hơn nhiều so với sơn tĩnh điện. Ngoài ra cần tính đúng tải trọng cho phép trên nhịp treo để tránh võng máng khi đầy tải cáp.

Thông số kỹ thuật và quy cách cung cấp

Tiêu chuẩn tham chiếu

• IEC 61537 – Hệ thống máng cáp và thang cáp dùng trong lắp đặt điện
• NEMA VE 1 – Tiêu chuẩn Bắc Mỹ về thiết kế và tải trọng máng/thang cáp, dùng tham chiếu
• ASTM A123 – Tiêu chuẩn mạ kẽm nhúng nóng cho kết cấu thép
• TCVN tương đương IEC 61537 – Tiêu chuẩn Việt Nam về hệ thống máng cáp

Ứng dụng trong nhà máy FDI

• Kết cấu nhà xưởng: thang cáp chạy dọc trần nhà xưởng, đỡ tuyến cáp trục chính từ trạm biến áp đến các tủ điện tầng.
• Điện tử & SMT: máng cáp kín bảo vệ cáp tín hiệu, cáp mạng khỏi bụi và nhiễu điện từ trong khu vực sản xuất sạch.
• Xử lý nước: máng cáp mạ kẽm nhúng nóng cho tuyến cáp ngoài trời tại trạm bơm, trạm xử lý nước thải, chịu được môi trường ẩm liên tục.
• Kho vận & logistics: máng cáp đỡ tuyến cáp chiếu sáng, cấp nguồn thiết bị phân loại hàng hóa dọc nhà kho có độ cao lớn.
• Thực phẩm & dược: máng cáp inox hoặc mạ kẽm nhúng nóng đáp ứng yêu cầu vệ sinh khu vực sản xuất, dễ lau chùi bề mặt.

Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

• Chọn lớp phủ theo môi trường, không mặc định dùng sơn tĩnh điện. Sơn tĩnh điện giá thấp nhưng dễ bong tróc và gỉ sét khi lắp ngoài trời hoặc khu vực ẩm cao. Môi trường như vậy nên chọn mạ kẽm nhúng nóng dù chi phí ban đầu cao hơn, để tránh chi phí bảo trì và thay thế về sau.
• Tính đúng tải trọng cho phép theo nhịp treo thực tế. Nhịp treo dài hơn khuyến cáo nhà sản xuất làm máng cáp võng khi đầy tải, ảnh hưởng cáp bên trong và mỹ quan tuyến đi dây. Cần đối chiếu bảng tải trọng – nhịp treo trước khi thi công, không ước lượng theo kinh nghiệm.
• Không nhồi cáp vượt tỷ lệ lấp đầy tối đa. Đặt quá nhiều cáp chồng lên nhau trong máng làm giảm khả năng tản nhiệt, đặc biệt với cáp lực dòng lớn, có thể gây quá nhiệt cách điện dù máng còn chỗ trống về mặt hình học.
• Đảm bảo liên kết tiếp địa xuyên suốt hệ thống máng. Các đoạn máng cáp nối với nhau qua tấm nối cần đảm bảo tiếp xúc điện liên tục để làm đường tiếp địa phụ trợ; bỏ qua dây tiếp địa nối tắt qua mối nối làm giảm hiệu quả chống nhiễu và an toàn hệ thống.
• Phân tách máng cáp lực và cáp tín hiệu khi đi chung tuyến. Đi chung cáp lực và cáp tín hiệu/điều khiển trong cùng một máng không có vách ngăn dễ gây nhiễu điện từ ảnh hưởng tín hiệu đo lường, điều khiển. Nên dùng máng có vách ngăn hoặc đi hai máng riêng biệt.

Vì sao nhà máy FDI chọn BAMBUMRO

Máng cáp treo với nhịp sai tính toán sẽ võng dần theo thời gian, âm thầm kéo căng và mài mòn lớp cách điện cáp bên trong. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

• One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
• VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
• Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

Câu hỏi thường gặp về máng cáp

Máng cáp và thang cáp khác nhau thế nào?

Máng cáp có đáy liền hoặc đục lỗ, phù hợp bảo vệ cáp tín hiệu khỏi bụi. Thang cáp có đáy dạng thanh ngang hở, thông thoáng, chịu tải trọng lớn hơn, phù hợp cho số lượng lớn cáp lực cần tản nhiệt tốt.

Khi nào nên chọn máng cáp mạ kẽm nhúng nóng thay vì sơn tĩnh điện?

Khi tuyến máng lắp ngoài trời, khu vực ẩm ướt liên tục, hoặc gần môi trường ăn mòn nhẹ như hơi hóa chất, nước thải. Mạ kẽm nhúng nóng bền hơn nhiều trong các điều kiện này dù chi phí đầu tư ban đầu cao hơn sơn tĩnh điện.

Máng cáp chịu được tải trọng bao nhiêu?

Tải trọng cho phép phụ thuộc bề rộng máng, độ dày vật liệu và khoảng cách nhịp treo, dao động khá rộng giữa các model. Cần tra bảng tải trọng – nhịp treo của nhà sản xuất cụ thể trước khi tính toán khoảng cách giá đỡ.

BAMBUMRO có thi công lắp đặt máng cáp trọn gói không?

BAMBUMRO cung cấp vật tư máng cáp và phụ kiện đồng bộ theo bản vẽ tuyến cáp, hỗ trợ tư vấn kỹ thuật chọn loại và tải trọng phù hợp; với yêu cầu thi công trọn gói, vui lòng liên hệ để trao đổi cụ thể theo từng dự án.

Báo giá và đặt hàng

Gửi danh mục quy cách hoặc bản vẽ để nhận báo giá trong vòng 4 giờ làm việc. Hotline 0902 506 009 (tiếng Việt) · 09.3465.1000 (tiếng Hàn) · Email info@bambumro.com. Chưa rõ quy cách? Để lại số điện thoại ở form phía trên để kỹ thuật gọi lại tư vấn chọn đúng cỡ.
