Đế cầu chì

Liên Hệ

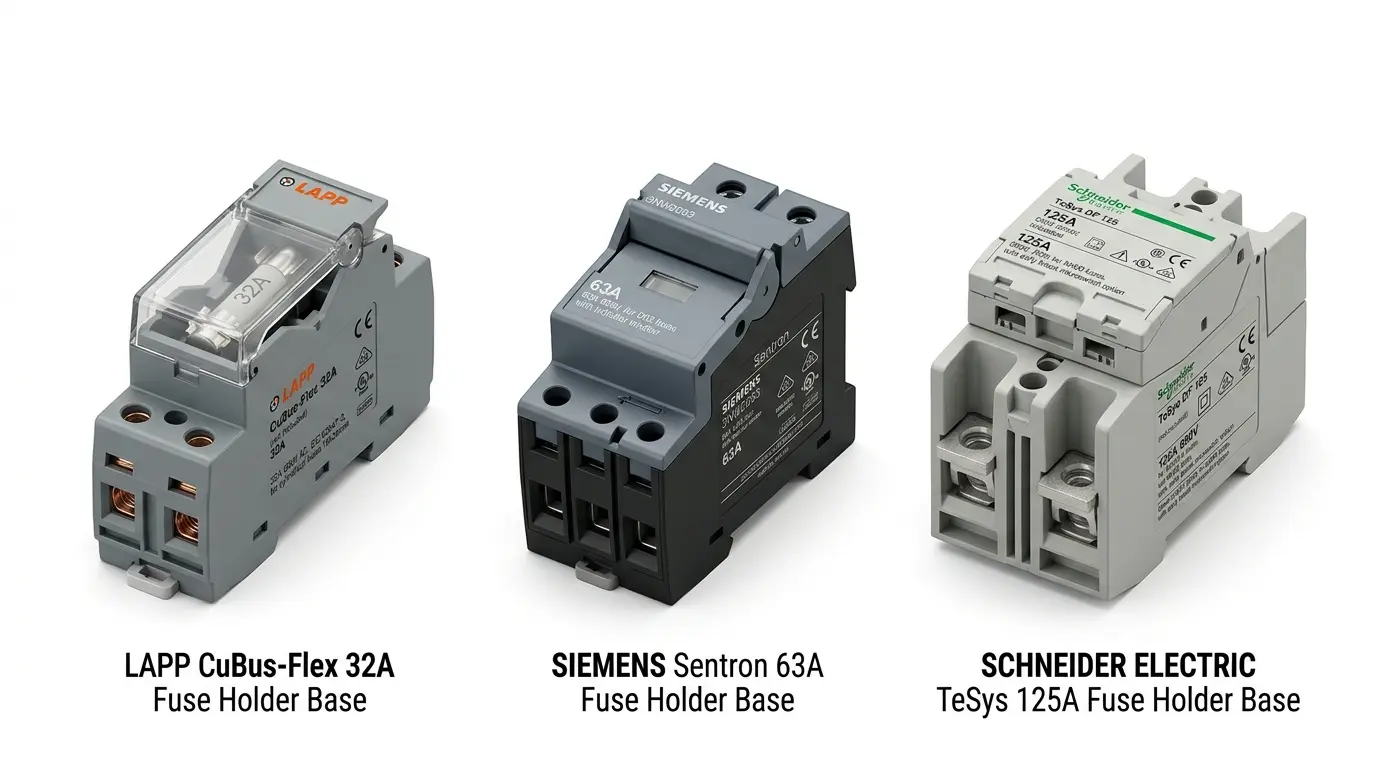

Đế cầu chì (bệ đỡ) dạng NH 3 pha, dùng để lắp cầu chì HRC vào tủ điện, có phiên bản gắn ray DIN và phiên bản bắt vít trực tiếp lên thanh cái. Vật liệu cách điện chịu nhiệt, tiếp xúc bằng đồng mạ bạc.

Báo giá ngay chỉ cần để lại số điện thoại!

    Thông Tin Sản Phẩm

    Mô tả

    Đế cầu chì là phần đế cách điện giữ và tạo tiếp xúc điện cho cầu chì HRC trong tủ điện, quyết định độ bền tiếp xúc và khả năng tản nhiệt tại điểm nối khi mang dòng lớn. BAMBUMRO cung cấp đế cầu chì dạng NH theo đúng cỡ thân NH00 đến NH3, tương thích các dòng cầu chì HRC phổ biến trên thị trường, có bản 1 pha, 3 pha và bản kèm chỉ thị đứt cầu chì. Hàng có sẵn tại kho, phù hợp thay thế hoặc lắp mới cho tủ điện nhà máy.

    Đế cầu chì là gì? Cấu tạo và nguyên lý làm việc

    Đế cầu gồm thân cách điện bằng nhựa chịu nhiệt hoặc sứ, bên trong gắn các tiếp điểm đồng mạ bạc ôm khít lưỡi dao của cầu chì HRC khi lắp vào. Chất lượng tiếp điểm và lực ép lò xo quyết định điện trở tiếp xúc — tiếp xúc kém sẽ phát nhiệt cục bộ dù cầu chì và dây dẫn vẫn còn tốt.

    Điểm cần lưu ý khi chọn mua là đế phải đúng cỡ thân NH với cầu chì sẽ lắp vào, vì mỗi cỡ NH00 đến NH3 có kích thước lưỡi dao và khoảng cách tiếp điểm khác nhau. Một số dòng đế còn tích hợp chỉ thị đứt cầu chì giúp tổ bảo trì phát hiện nhanh pha nào đã đứt mà không cần tháo kiểm tra từng cái.

    Thông số kỹ thuật và quy cách cung cấp

    Tiêu chuẩnIEC 60269-2 – Kích thước và yêu cầu đế cầu dạng NH
    Cỡ thân tương thíchNH00, NH1, NH2, NH3 theo cầu chì HRC lắp kèm
    Số cực1 pha (1 cực) hoặc 3 pha (3 cực) liền khối
    Kiểu lắp đặtGắn ray DIN 35mm hoặc bắt vít trực tiếp lên thanh cái/tủ điện
    Dòng định mứcTheo cỡ thân NH tương ứng — tra catalogue theo mã
    Điện áp định mức400V, 500V, 690V AC tùy model
    Vật liệu tiếp điểmĐồng mạ bạc, lực ép lò xo đảm bảo tiếp xúc ổn định
    Thương hiệu phân phốiSiemens, Eaton, Chint — kèm các nguồn OEM tương đương theo đúng tiêu chuẩn và quy cách yêu cầu
    Chứng từCO, CQ theo lô hàng
    Quy cách đóng góiHộp lẻ hoặc thùng theo lô, kèm hướng dẫn lắp đặt

    Tiêu chuẩn tham chiếu

    • IEC 60269-2 – Cầu chì hạ thế dạng ống, phụ kiện đế/bệ cầu chì NH
    • DIN 43620 – Kích thước tiêu chuẩn hóa tiếp điểm cầu chì NH
    • IEC 61439-1/-2 – Áp dụng khi đế cầu lắp trong tủ điện đóng cắt hạ thế
    • IEC 60529 – Cấp bảo vệ IP của vỏ đế khi có yêu cầu lắp ngoài tủ kín

    Ứng dụng trong nhà máy FDI

    • Kết cấu tủ điện phân phối: lắp cụm đế cầu 3 pha làm điểm bảo vệ chính trước khi phân nhánh xuống các tủ nhánh trong nhà máy.
    • Cơ khí & sửa chữa bảo trì: thay thế đế cầu cũ bị rỗ tiếp điểm để khôi phục độ tin cậy tiếp xúc cho tủ điện đã vận hành lâu năm.
    • Dệt may & sản xuất liên tục: dùng đế có chỉ thị đứt cầu chì để tổ bảo trì phát hiện nhanh pha sự cố, giảm thời gian dừng máy tìm lỗi.
    • Logistics & kho vận: tủ điện trạm sạc xe nâng, hệ thống băng tải dùng đế cầu gắn ray DIN để dễ mở rộng thêm nhánh mới.
    • Xử lý nước: tủ điện ngoài trời trạm bơm cần đế cầu có vỏ bảo vệ cấp IP phù hợp môi trường ẩm.

    Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

    • Chọn đúng cỡ thân NH khớp với cầu chì sẽ sử dụng. Đế NH1 không lắp vừa cầu chì NH2 do khác kích thước lưỡi dao. Cần xác định cỡ thân đang dùng tại tủ điện hiện hữu trước khi đặt mua đế mới.
    • Kiểm tra lực ép tiếp điểm trước khi lắp cầu chì mới. Đế cũ dùng lâu năm có thể giảm lực ép lò xo do mỏi kim loại, dù cầu chì mới vẫn lắp vừa nhưng tiếp xúc kém, gây phát nhiệt. Nên thay đế cùng lúc nếu đã dùng qua nhiều năm.
    • Xác nhận dòng định mức đế phù hợp với dòng tải, không chỉ với cỡ thân. Một số đế cùng cỡ thân NH nhưng dòng định mức khác nhau theo model. Chọn nhầm đế dòng thấp hơn cầu chì lắp vào sẽ khiến đế quá nhiệt trước khi cầu chì kịp tác động.
    • Siết đúng lực mô-men cho ốc đấu dây tại đế cầu chì. Siết lỏng gây tiếp xúc kém, phát nhiệt; siết quá chặt có thể làm nứt thân cách điện bằng nhựa. Nên tra mô-men siết khuyến cáo của nhà sản xuất theo cỡ thân.
    • Vệ sinh định kỳ bề mặt tiếp điểm, tránh oxy hóa. Môi trường ẩm hoặc có hơi hóa chất làm tiếp điểm đồng mạ bạc oxy hóa dần, tăng điện trở tiếp xúc theo thời gian dù chưa đến mức hỏng hẳn. Vệ sinh định kỳ giúp phát hiện sớm dấu hiệu xuống cấp.

    Vì sao nhà máy FDI chọn BAMBUMRO

    Đế cầu chì rỗ tiếp điểm âm thầm gây phát nhiệt tủ điện trước khi ai kịp phát hiện. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

    • One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
    • VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
    • Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

    Câu hỏi thường gặp về đế cầu chì

    Đế cầu chì và cầu chì HRC có phải mua đồng bộ cùng hãng không?

    Không bắt buộc cùng hãng, nhưng bắt buộc đúng cỡ thân NH theo tiêu chuẩn IEC 60269-2 để đảm bảo lưỡi dao cầu chì khớp với tiếp điểm của đế.

    Làm sao biết đế cầu chì đang dùng là cỡ NH nào?

    Có thể đo kích thước lưỡi dao cầu chì hiện tại hoặc gửi mã/ảnh sản phẩm đang dùng cho BAMBUMRO để xác định đúng cỡ thân trước khi đặt hàng thay thế.

    Đế cầu chì có chỉ thị đứt cầu chì hoạt động ra sao?

    Đế tích hợp một cơ cấu cơ khí hoặc đèn báo kết nối với dây chỉ thị bên trong cầu chì, khi cầu chì đứt sẽ hiện tín hiệu trực quan để tổ bảo trì xác định nhanh pha sự cố.

    BAMBUMRO có cung cấp đế cầu chì lẻ để thay thế từng đế hỏng không?

    Có. Có thể đặt mua theo số lượng lẻ hoặc theo lô để dự phòng, kèm CO/CQ và tư vấn chọn đúng cỡ thân tương thích với cầu chì hiện hữu.

    Báo giá và đặt hàng

    Gửi danh mục quy cách hoặc bản vẽ để nhận báo giá trong vòng 4 giờ làm việc. Hotline 0902 506 009 (tiếng Việt) · 09.3465.1000 (tiếng Hàn) · Email info@bambumro.com. Chưa rõ quy cách? Để lại số điện thoại ở form phía trên để kỹ thuật gọi lại tư vấn chọn đúng cỡ.
