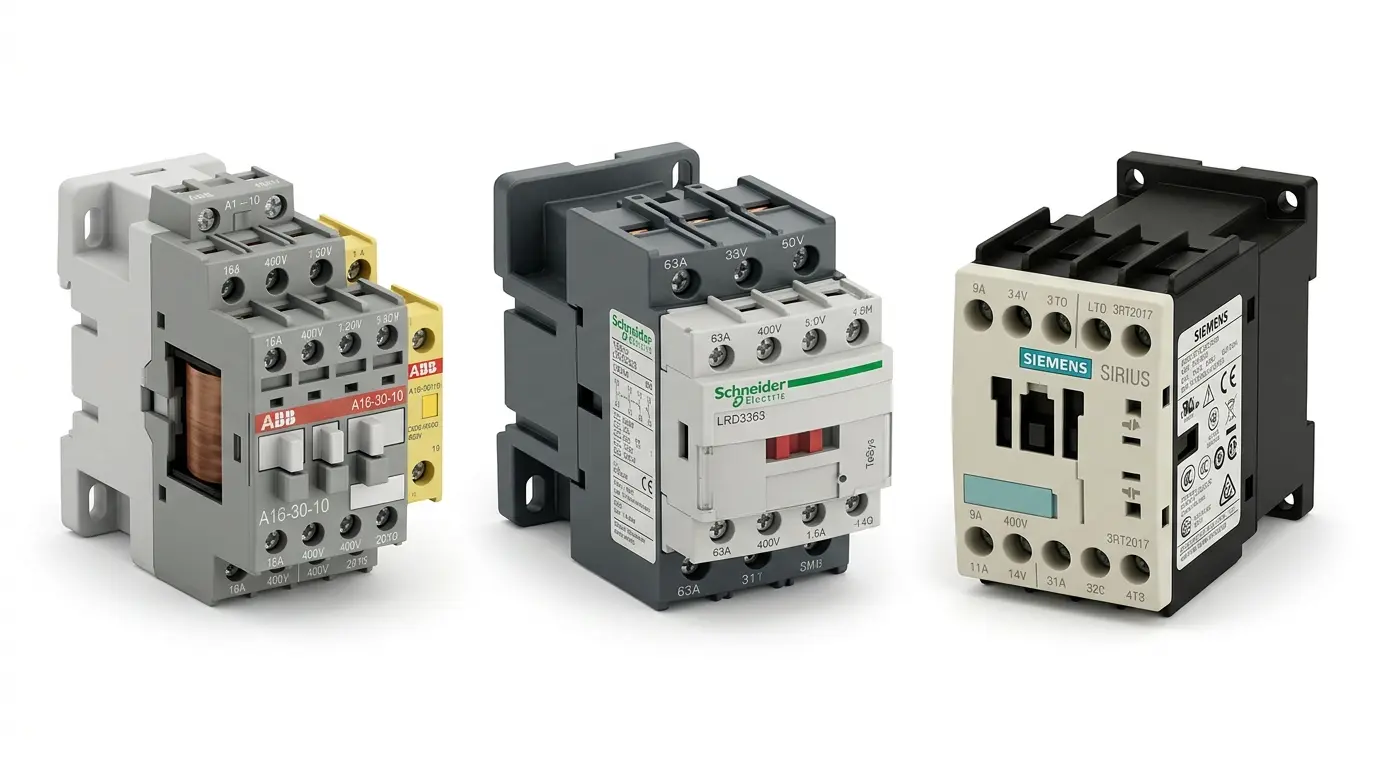

Công tắc tơ

Công tắc tơ là khí cụ điện dùng để đóng cắt mạch điện động cơ và tải công suất lớn từ xa, thông qua tín hiệu điều khiển vào cuộn hút điện từ thay vì thao tác cơ khí trực tiếp. Đây là thành phần trung tâm trong mạch khởi động động cơ (starter), phối hợp cùng rơ le nhiệt để tạo thành bộ khởi động trực tiếp hoàn chỉnh. BAMBUMRO cung cấp công tắc tơ dải dòng từ 9A cho tải nhỏ đến hơn 1000A cho động cơ công suất lớn, đủ cấp sử dụng AC-1 đến AC-3, có sẵn tại kho TP.HCM.

Công tắc tơ là gì? Cấu tạo và nguyên lý làm việc

Công tắc gồm cuộn hút điện từ, lõi thép động-tĩnh và hệ tiếp điểm chính (thường 3 cực) cùng tiếp điểm phụ. Khi cuộn hút được cấp điện, lực từ hút lõi động kéo tiếp điểm chính đóng lại, cấp điện cho tải; khi mất điện áp cuộn hút, lò xo phản hồi đẩy tiếp điểm mở ra, ngắt tải gần như tức thời.

Điểm phân biệt quan trọng nhất khi chọn công tắc tơ là cấp sử dụng (utilization category) — AC-1 dùng cho tải thuần trở, AC-3 dùng cho động cơ khởi động trực tiếp có dòng khởi động cao gấp 6–8 lần dòng định mức. Chọn nhầm cấp AC-1 cho mạch động cơ khiến tiếp điểm nhanh mòn, giảm tuổi thọ đáng kể.

Thông số kỹ thuật và quy cách cung cấp

Tiêu chuẩn tham chiếu

• IEC 60947-4-1 – Contactor và bộ khởi động động cơ điện từ
• TCVN 6592-4-1 – Tiêu chuẩn Việt Nam tương đương IEC 60947-4-1
• IEC 60947-4-1 (mục cấp sử dụng AC-1/AC-3/AC-4) – Phân loại theo tính chất tải
• JIS C 8201-4-1 – Tiêu chuẩn Nhật cho contactor, dùng cho máy nhập từ Nhật

Ứng dụng trong nhà máy FDI

• Cơ khí chính xác & CNC: đóng cắt động cơ trục chính, động cơ bơm dầu thủy lực trong mạch khởi động trực tiếp (DOL).
• Dệt may: điều khiển động cơ máy dệt, máy kéo sợi hoạt động liên tục theo ca sản xuất.
• Xử lý nước: đóng cắt động cơ bơm nước thải, bơm cấp nước, thường kết hợp mạch sao–tam giác cho motor công suất lớn.
• Bao bì & in ấn: điều khiển động cơ trục cuộn, băng tải trong dây chuyền đóng gói tốc độ cao, cần đóng cắt chính xác.
• PCCC: đóng cắt động cơ bơm chữa cháy, yêu cầu độ tin cậy cao và tiếp điểm chịu dòng khởi động lớn khi kích hoạt khẩn cấp.

Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

• Chọn cấp sử dụng AC-3 cho mạch động cơ, không dùng AC-1. Công tắc ghi thông số AC-1 chỉ phù hợp tải thuần trở như điện trở sấy; lắp cho động cơ sẽ khiến tiếp điểm hồ quang mạnh khi khởi động, mòn nhanh và giảm tuổi thọ chỉ sau vài tháng vận hành liên tục.
• Kiểm tra điện áp cuộn hút khớp với nguồn điều khiển. Tủ điện dùng nguồn điều khiển 220V nhưng lắp nhầm công tắc cuộn hút 24V DC sẽ không hút hoặc cháy cuộn ngay khi cấp điện. Cần đối chiếu điện áp cuộn hút với sơ đồ mạch điều khiển trước khi đặt hàng.
• Tính đúng dòng Ie theo công suất và điện áp động cơ. Chọn công tắc theo dòng định mức ghi trên tem động cơ (In), không theo công suất kW ước lượng. Với động cơ khởi động sao–tam giác, cần ba công tắc có dòng tính riêng cho từng chế độ vận hành.
• Chú ý số lần đóng cắt khi tải chuyển mạch liên tục. Ứng dụng đóng cắt tần suất cao như máy đóng gói, băng tải dừng-chạy liên tục làm tiếp điểm mòn nhanh hơn công bố. Nên chọn dòng công tắc có tuổi thọ cơ khí cao hơn mức tiêu chuẩn cho các ứng dụng này.
• Không bỏ qua khoảng cách lắp đặt và tản nhiệt trong tủ. Công tắc dòng lớn sinh nhiệt đáng kể khi hoạt động liên tục; lắp quá sát các thiết bị khác trong tủ kín làm giảm tuổi thọ cách điện và tăng nguy cơ quá nhiệt tiếp điểm.

Vì sao nhà máy FDI chọn BAMBUMRO

Công tắc tơ đóng cắt hàng nghìn lần mỗi ngày — chọn sai cấp sử dụng là tiếp điểm cháy chỉ sau vài tuần. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

• One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
• VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
• Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

Câu hỏi thường gặp về công tắc tơ

Công tắc tơ và rơ le trung gian khác nhau thế nào?

Công tắc có tiếp điểm chính chịu dòng lớn (đến hàng trăm/nghìn ampe), dùng đóng cắt trực tiếp động cơ, tải công suất. Rơ le trung gian chỉ có tiếp điểm nhỏ, dùng truyền tín hiệu điều khiển, không đóng cắt tải công suất trực tiếp.

Vì sao công tắc tơ phát ra tiếng kêu vo ve khi hoạt động?

Tiếng vo ve nhẹ ở tần số nguồn là bình thường do rung động lõi thép AC. Nếu tiếng kêu lớn bất thường, thường do vòng ngắn mạch chống rung (shading ring) trên lõi thép bị mòn hoặc gãy, cần thay thế lõi hoặc cả công tắc.

Có thể thay công tắc tơ khác hãng nhưng cùng thông số không?

Về điện, có thể thay nếu cùng dòng Ie, cấp sử dụng và điện áp cuộn hút, nhưng kích thước lắp đặt và chân đấu dây có thể khác, đặc biệt khi công tắc lắp trực tiếp với rơ le nhiệt cùng hãng.

BAMBUMRO có cung cấp bộ combo công tắc tơ + rơ le nhiệt không?

Có. BAMBUMRO cung cấp trọn bộ khởi động động cơ gồm công tắc và rơ le nhiệt tương thích cùng hãng, tư vấn theo công suất động cơ thực tế, kèm CO/CQ và giao hàng nhanh cho các KCN phía Nam.
