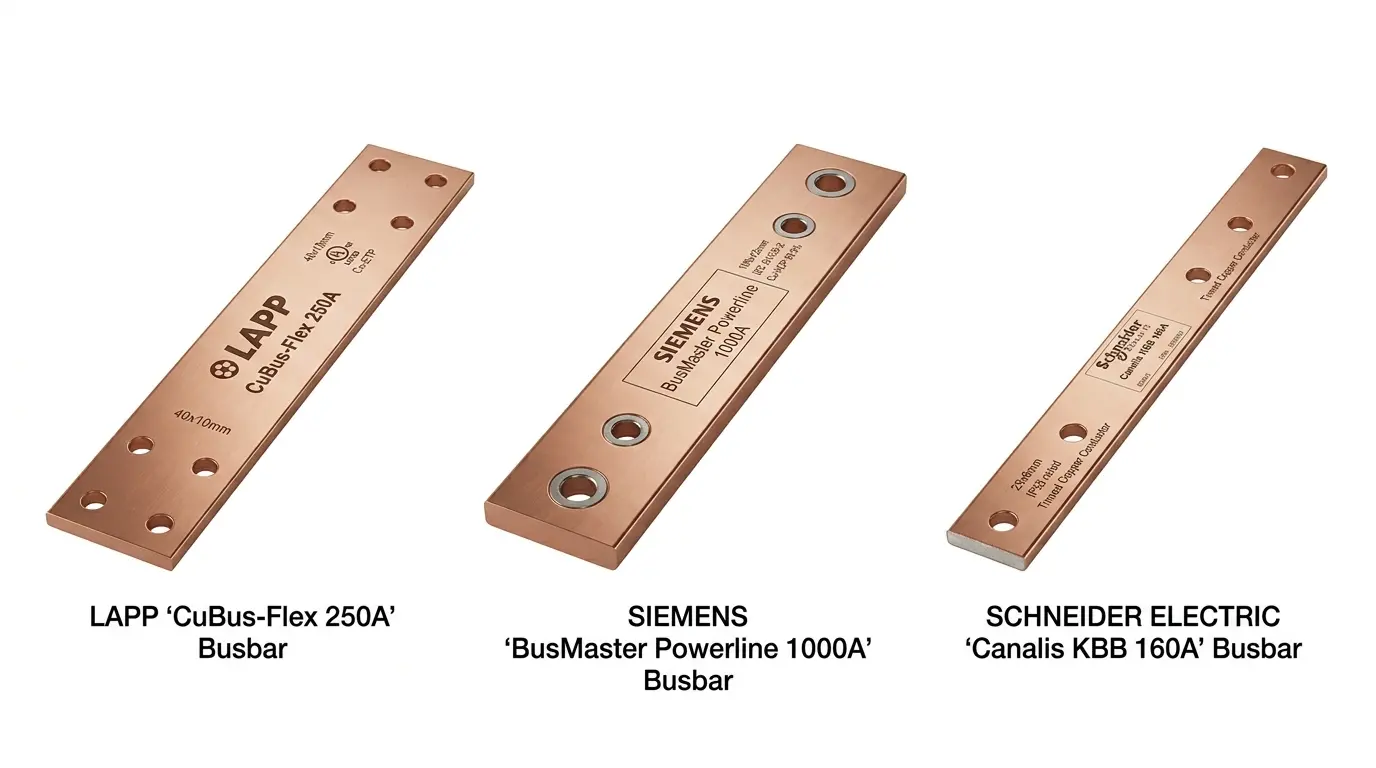

Thanh cái đồng

Thanh cái đồng là thanh dẫn điện bằng đồng tiết diện chữ nhật, được dùng làm hệ thống dẫn điện chính (busbar) bên trong tủ điện, kết nối MCCB tổng đến các nhánh phân phối hoặc nối các thiết bị công suất lớn với nhau. Nhờ độ dẫn điện cao và khả năng chịu dòng lớn trên tiết diện nhỏ gọn, thanh cái đồng thay thế dây cáp trong các vị trí cần dòng định mức cao. BAMBUMRO gia công thanh cái đồng theo bản vẽ tủ điện, đủ kích thước, khoan lỗ, uốn định hình và mạ bề mặt theo yêu cầu, giao hàng nhanh cho khu công nghiệp phía Nam.

Thanh cái đồng là gì? Cấu tạo và nguyên lý làm việc

Thanh cái có tiết diện chữ nhật dẹt, được lựa chọn thay vì dây tròn vì cùng tiết diện, dạng dẹt tản nhiệt tốt hơn nhờ diện tích bề mặt lớn, đồng thời dễ gia công khoan lỗ bắt bu lông và uốn định hình theo không gian tủ điện. Đồng dùng làm busbar thường là đồng nguyên chất, kéo cứng để đảm bảo độ bền cơ học khi lắp đặt và chịu lực điện động khi ngắn mạch.

Điểm phân biệt quan trọng nhất khi chọn thanh cái đồng là dòng cho phép theo tiết diện (ampacity), phụ thuộc bề rộng, độ dày và kiểu lắp (nằm ngang/thẳng đứng, đơn hay ghép nhiều thanh). Ngoài ra lớp mạ bề mặt — mạ thiếc chống oxy hóa cho môi trường ẩm, mạ bạc cho điểm tiếp xúc yêu cầu điện trở tiếp xúc cực thấp — ảnh hưởng trực tiếp đến độ bền mối nối theo thời gian.

Thông số kỹ thuật và quy cách cung cấp

Tiêu chuẩn tham chiếu

• IEC 60947-1 – Quy định chung khí cụ điện hạ thế, bao gồm nguyên tắc tính ampacity thanh dẫn
• IEC 61439-1 – Yêu cầu tủ điện, trong đó có tính toán khoảng cách và dòng chịu ngắn mạch thanh cái
• ASTM B187 – Tiêu chuẩn đồng thanh dẫn điện (copper busbar) phổ biến tại thị trường quốc tế
• JIS H3100 – Tiêu chuẩn Nhật cho tấm/thanh đồng, tham chiếu khi dự án yêu cầu vật liệu theo chuẩn Nhật

Ứng dụng trong nhà máy FDI

• Điện tử & SMT: thanh cái trong tủ phân phối cấp nguồn ổn định cho dây chuyền SMT, giảm sụt áp so với dùng cáp tiết diện lớn.
• Cơ khí chính xác: nối thanh cái từ MCCB tổng đến các nhánh công tắc tơ trong tủ MCC điều khiển nhiều động cơ.
• Xử lý nước: thanh cái mạ thiếc trong tủ điện trạm bơm, chống oxy hóa do môi trường ẩm khu xử lý nước.
• Kết cấu nhà xưởng: hệ thống busbar trunking (thanh dẫn tiền chế) cấp điện dọc nhà xưởng, thay thế đi cáp ngầm dài.
• Bao bì & in ấn: thanh cái nối các điểm phân phối công suất lớn trong tủ điện dây chuyền in công nghiệp.

Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

• Tính dòng cho phép theo tiết diện thực tế, không chỉ theo kích thước hình học. Hai thanh cùng tiết diện nhưng lắp đơn hay ghép nhiều thanh sát nhau có dòng cho phép khác nhau do hiệu ứng bề mặt và tản nhiệt. Cần tra bảng ampacity theo đúng cấu hình lắp đặt thực tế, không ước lượng theo cảm tính.
• Chọn lớp mạ phù hợp môi trường lắp đặt. Đồng trần dễ oxy hóa bề mặt theo thời gian, làm tăng điện trở tiếp xúc tại mối nối bu lông, gây phát nhiệt cục bộ. Môi trường ẩm hoặc có hơi hóa chất nên mạ thiếc; điểm tiếp xúc yêu cầu độ tin cậy cao nên mạ bạc.
• Đảm bảo lực siết bu lông đúng tiêu chuẩn tại mối nối. Siết quá lỏng gây tiếp xúc kém, phát nhiệt và có thể gây cháy tại điểm nối; siết quá chặt làm biến dạng thanh đồng hoặc gãy ren bu lông. Cần dùng cờ lê lực đúng mô-men khuyến cáo cho từng cỡ bu lông.
• Tính khoảng cách cách điện và lực điện động khi ngắn mạch. Thanh cái đặt quá gần nhau hoặc quá gần vỏ tủ không đảm bảo khoảng cách cách điện tối thiểu, đồng thời dễ bị lực điện động lớn khi ngắn mạch làm biến dạng hoặc va chạm giữa các pha, gây sự cố nghiêm trọng hơn.
• Kiểm tra khả năng giãn nở nhiệt với thanh cái dài. Thanh cái dài chạy dọc nhà xưởng chịu chênh lệch nhiệt độ lớn giữa lúc vận hành và nghỉ, cần thiết kế điểm giãn nở hoặc mối nối mềm, tránh cong vênh hoặc nứt gãy tại các điểm cố định cứng.

Vì sao nhà máy FDI chọn BAMBUMRO

Một mối nối thanh cái đồng siết lỏng có thể âm ỉ phát nhiệt hàng tháng trước khi gây sự cố tủ điện. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

• One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
• VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
• Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

Câu hỏi thường gặp về thanh cái đồng

Thanh cái đồng và dây cáp điện, khi nào nên dùng loại nào?

Thanh cái phù hợp vị trí cố định trong tủ điện, dòng lớn, không gian hẹp cần tản nhiệt tốt. Dây cáp linh hoạt hơn cho đấu nối di động hoặc đi dây khoảng cách xa, dễ thi công hơn nhưng tiết diện cần lớn hơn để đạt cùng dòng cho phép.

Vì sao cần mạ thiếc hoặc mạ bạc cho thanh cái đồng?

Đồng trần tiếp xúc không khí lâu ngày hình thành lớp oxit làm tăng điện trở tiếp xúc tại mối nối, gây phát nhiệt và giảm tuổi thọ. Lớp mạ thiếc hoặc bạc giữ bề mặt dẫn điện ổn định, đặc biệt quan trọng tại các điểm bắt bu lông.

BAMBUMRO có gia công thanh cái đồng theo bản vẽ riêng không?

Có. BAMBUMRO nhận bản vẽ CAD kích thước, vị trí khoan lỗ, yêu cầu mạ bề mặt để gia công thanh cái theo đúng thông số tủ điện dự án, giao hàng theo lô sản xuất cho các nhà máy FDI khu vực phía Nam.

Thanh cái đồng có cần chứng từ nguồn gốc không?

Có thể cung cấp theo yêu cầu. Với các nhà máy FDI cần hồ sơ chất lượng cho audit, BAMBUMRO hỗ trợ CO/CQ nguồn gốc đồng và thông tin thành phần vật liệu kèm theo lô hàng khi khách hàng yêu cầu.

Báo giá và đặt hàng

Gửi danh mục quy cách hoặc bản vẽ để nhận báo giá trong vòng 4 giờ làm việc. Hotline 0902 506 009 (tiếng Việt) · 09.3465.1000 (tiếng Hàn) · Email info@bambumro.com. Chưa rõ quy cách? Để lại số điện thoại ở form phía trên để kỹ thuật gọi lại tư vấn chọn đúng cỡ.
