Tủ điện công nghiệp

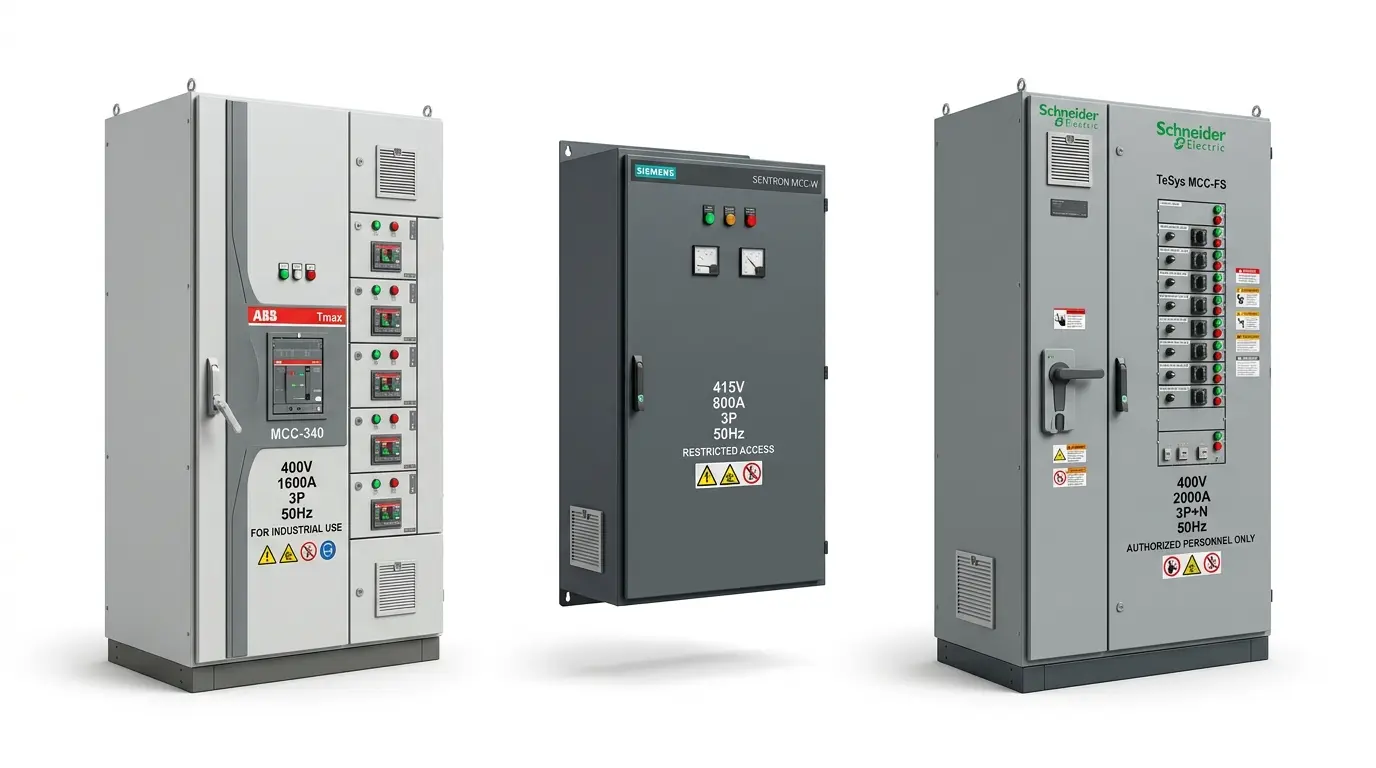

Tủ điện công nghiệp là hệ thống vỏ tủ kim loại tích hợp các thiết bị đóng cắt, bảo vệ và điều khiển, dùng để phân phối điện từ nguồn tổng đến các phụ tải trong nhà máy như tủ MCC (Motor Control Center) điều khiển động cơ, tủ phân phối tổng, tủ điều khiển tự động hóa. Cấu trúc tủ phải đáp ứng tiêu chuẩn IEC 61439 về khả năng chịu dòng ngắn mạch, cấp bảo vệ IP và khoảng cách cách điện. BAMBUMRO gia công và cung cấp tủ điện theo bản vẽ, từ tủ phân phối tầng nhỏ đến tủ MCC nhiều ngăn cho nhà máy FDI, có xưởng gia công tại TP.HCM.

Tủ điện công nghiệp là gì? Cấu tạo và nguyên lý làm việc

Tủ điện công nghiệp gồm phần vỏ tủ (khung, tôn sơn tĩnh điện hoặc inox, cửa, khóa liên động cơ khí) và phần ruột tủ chứa thanh cái, MCCB/MCB, công tắc tơ, PLC hoặc bộ điều khiển tùy chức năng. Vỏ tủ đạt chuẩn IEC 61439 phải công bố rõ khả năng chịu dòng ngắn mạch định mức (Icw) và cấp bảo vệ IP phù hợp môi trường lắp đặt.

Điểm phân biệt quan trọng nhất khi chọn tủ điện là Form phân ngăn (Form 1 đến Form 4) theo IEC 61439-2 — Form càng cao càng cách ly tốt giữa các ngăn chức năng, giảm rủi ro lan sự cố nhưng chi phí cũng tăng. Ngoài ra cấp bảo vệ IP phải chọn theo môi trường lắp đặt: IP42 cho phòng điện sạch sẽ, IP54–IP65 cho khu vực nhiều bụi, ẩm hoặc lắp ngoài trời.

Thông số kỹ thuật và quy cách cung cấp

Tiêu chuẩn tham chiếu

• IEC 61439-1 – Yêu cầu chung cho tủ điện đóng cắt và điều khiển hạ thế
• IEC 61439-2 – Yêu cầu riêng cho tủ điện đóng cắt công suất (Power Switchgear Assemblies)
• TCVN 7994 – Tiêu chuẩn Việt Nam tương đương IEC 61439
• IEC 60529 – Phân loại cấp bảo vệ IP

Ứng dụng trong nhà máy FDI

• Cơ khí chính xác & CNC: tủ MCC điều khiển nhóm động cơ máy công cụ, tích hợp công tắc tơ và rơ le nhiệt theo từng máy.
• Thực phẩm & dược: tủ điện vỏ inox 304, cấp bảo vệ IP65 đáp ứng yêu cầu vệ sinh và rửa trôi (washdown) khu vực sản xuất.
• Xử lý nước: tủ điều khiển bơm, tủ MCC trạm xử lý nước thải, tích hợp PLC giám sát mực nước và trạng thái bơm.
• Kho vận & logistics: tủ phân phối tổng cho hệ thống chiếu sáng, băng tải phân loại hàng hóa trong nhà kho lớn.
• PCCC: tủ điện điều khiển bơm chữa cháy, yêu cầu thiết kế theo tiêu chuẩn ngành và kiểm định độc lập trước khi nghiệm thu.

Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

• Xác định đúng Form phân ngăn theo yêu cầu vận hành. Nhà máy cần bảo trì một ngăn tủ mà không cắt điện toàn tủ bắt buộc chọn Form 3/Form 4; chọn Form 1 giá rẻ hơn nhưng mọi sự cố trong tủ đều ảnh hưởng toàn bộ hệ thống, rủi ro dừng máy toàn nhà máy.
• Tính đúng dòng chịu ngắn mạch của thanh cái theo nguồn cấp. Thanh cái tủ điện phải chịu được dòng ngắn mạch lớn nhất có thể xảy ra tại điểm lắp, thường lấy theo công suất máy biến áp cấp nguồn. Thiết kế thiếu thông số này khiến tủ biến dạng hoặc cháy khi sự cố thật.
• Chọn cấp bảo vệ IP theo môi trường thực tế, không theo giá rẻ nhất. Tủ điện lắp khu vực có hơi ẩm, bụi kim loại hoặc rửa trôi định kỳ mà chỉ dùng IP42 sẽ nhanh chóng bị oxy hóa tiếp điểm, chập điện. Cần khảo sát môi trường thực tế trước khi chốt cấp bảo vệ.
• Yêu cầu thử nghiệm xuất xưởng (FAT) trước khi nhận hàng. Tủ điện phức tạp nhiều ngăn chức năng cần được thử nghiệm cách điện, thông mạch và vận hành thử tại xưởng trước khi giao, tránh phát hiện lỗi đấu nối sau khi đã lắp đặt tại công trình gây chậm tiến độ.
• Chuẩn hóa không gian bảo trì và thoát nhiệt khi thiết kế bản vẽ. Tủ điện chứa nhiều thiết bị công suất lớn cần tính toán thông gió hoặc điều hòa, đồng thời chừa khoảng cách thao tác an toàn phía trước tủ theo quy định, tránh thiết kế quá chật gây khó bảo trì và tản nhiệt kém.

Vì sao nhà máy FDI chọn BAMBUMRO

Một tủ điện thiết kế sai Form phân ngăn khiến cả nhà máy phải cắt điện chỉ để bảo trì một nhánh nhỏ. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

• One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
• VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
• Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

Câu hỏi thường gặp về tủ điện công nghiệp

Tủ điện công nghiệp và tủ MCC khác nhau ở điểm nào?

Tủ MCC (Motor Control Center) là một loại tủ điện công nghiệp chuyên biệt, tập trung các bộ khởi động động cơ (công tắc tơ, rơ le nhiệt, biến tần) trong các ngăn kéo module. Tủ điện công nghiệp nói chung có thể là tủ phân phối, tủ tổng, tủ điều khiển với chức năng khác nhau.

IEC 61439 quy định những gì cho tủ điện?

IEC 61439 quy định yêu cầu thiết kế, thử nghiệm cho tủ điện đóng cắt hạ thế, bao gồm khả năng chịu dòng ngắn mạch, tăng nhiệt, cấp bảo vệ IP, khoảng cách cách điện và cách ly giữa các ngăn (Form).

BAMBUMRO có gia công tủ điện theo bản vẽ riêng của khách hàng không?

Có. BAMBUMRO nhận bản vẽ single line diagram và bản vẽ cơ khí, gia công vỏ tủ, lắp ráp thiết bị theo đúng yêu cầu kỹ thuật, thử nghiệm tại xưởng trước khi giao hàng công trình.

Thời gian gia công một tủ điện công nghiệp mất bao lâu?

Thời gian phụ thuộc độ phức tạp bản vẽ và thiết bị tích hợp, dao động từ vài ngày cho tủ phân phối đơn giản đến vài tuần cho tủ MCC nhiều ngăn. Liên hệ BAMBUMRO để nhận báo giá kèm tiến độ cụ thể theo bản vẽ.

Báo giá và đặt hàng

Gửi danh mục quy cách hoặc bản vẽ để nhận báo giá trong vòng 4 giờ làm việc. Hotline 0902 506 009 (tiếng Việt) · 09.3465.1000 (tiếng Hàn) · Email info@bambumro.com. Chưa rõ quy cách? Để lại số điện thoại ở form phía trên để kỹ thuật gọi lại tư vấn chọn đúng cỡ.
