Cầu chì HRC

Liên Hệ

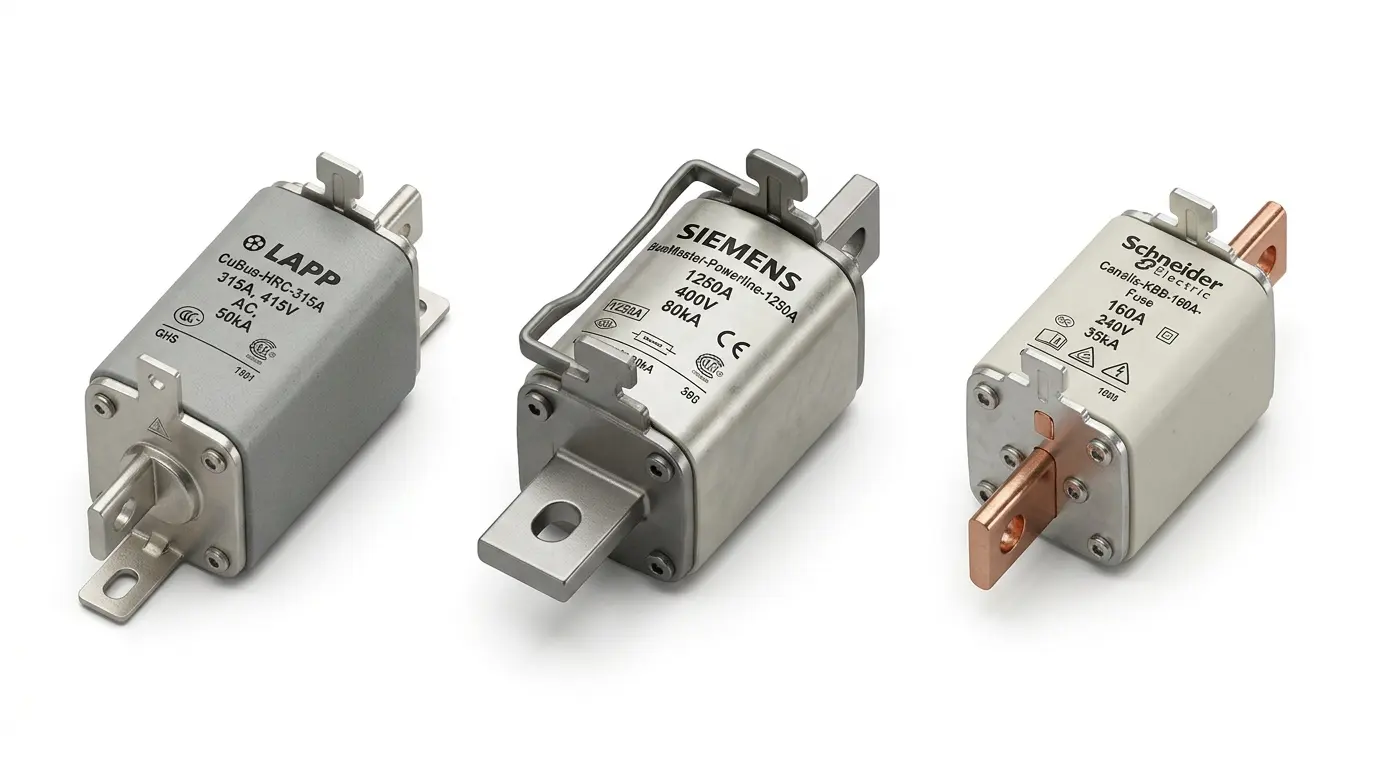

Cầu chì HRC (High Rupturing Capacity) dạng ống NH, dùng bảo vệ ngắn mạch cho tủ điện công suất lớn và mạch động cơ. Có loại gG bảo vệ chung và gM chuyên bảo vệ động cơ, khả năng cắt dòng sự cố cao.

Báo giá ngay chỉ cần để lại số điện thoại!

Thông Tin Sản Phẩm

Mô tả

Cầu chì HRC là thiết bị bảo vệ ngắn mạch dạng ống, khả năng cắt dòng sự cố lớn mà không gây hồ quang lan rộng, thường dùng trong tủ điện phân phối chính và mạch động cơ công suất lớn của nhà máy. BAMBUMRO cung cấp cầu chì HRC dạng NH theo tiêu chuẩn IEC 60269, đủ các cỡ thân từ NH00 đến NH3 và dải dòng định mức rộng, phù hợp cả bảo vệ chung (gG) và bảo vệ chuyên biệt cho động cơ (gM). Hàng có sẵn tại kho, giao nhanh cho các nhà máy FDI phía Nam.

Cầu chì HRC là gì? Cấu tạo và nguyên lý làm việc

Cầu chì HRC gồm thân sứ hoặc thủy tinh chịu nhiệt, bên trong chứa dây chảy bạc hoặc đồng bao quanh bởi cát thạch anh mịn. Khi có dòng sự cố lớn, dây chảy đứt gần như tức thời và cát thạch anh dập tắt hồ quang điện ngay trong thân cầu chì, ngăn hồ quang lan ra ngoài tủ điện.

Phân loại quan trọng nhất khi chọn mua là đặc tuyến cắt: gG là loại bảo vệ chung dùng cho cáp và mạch thông thường, cắt cả quá tải lẫn ngắn mạch; gM chuyên dùng bảo vệ mạch động cơ, chịu được dòng khởi động cao trong thời gian ngắn mà không đứt, chỉ tác động khi có sự cố ngắn mạch thực sự.

Thông số kỹ thuật và quy cách cung cấp

Tiêu chuẩn	IEC 60269-1, IEC 60269-2 – Cầu chì hạ thế dạng ống, loại gG/gM/aM
Kiểu thân	NH00, NH1, NH2, NH3 (dạng dao/blade fuse) theo IEC 60269-2
Đặc tuyến	gG (bảo vệ chung), gM (bảo vệ động cơ), aM theo yêu cầu
Dòng định mức	Từ vài ampe đến vài trăm ampe — tra catalogue theo cỡ thân
Điện áp định mức	400V, 500V, 690V AC tùy model
Khả năng cắt	Dải kA cao, phù hợp tủ điện phân phối chính — tra catalogue theo mã
Vật liệu thân	Sứ hoặc sợi thủy tinh chịu nhiệt, đầu tiếp xúc bạc mạ
Thương hiệu phân phối	Siemens, Eaton, Chint, LS Electric — kèm các nguồn OEM tương đương theo đúng tiêu chuẩn và quy cách yêu cầu
Chứng từ	CO, CQ, chứng nhận thử nghiệm khả năng cắt theo yêu cầu
Quy cách đóng gói	Hộp lẻ hoặc hộp theo lô 10/20 cái tùy cỡ thân

Tiêu chuẩn tham chiếu

IEC 60269-1 – Cầu chì hạ thế, yêu cầu chung
IEC 60269-2 – Cầu chì dạng ống cho người có chuyên môn thao tác
DIN 43620 – Kích thước tiêu chuẩn cầu chì NH (tương thích IEC 60269-2)
IEC 60947-3 – Áp dụng khi cầu chì lắp cùng cầu dao cách ly (switch-fuse)

Ứng dụng trong nhà máy FDI

Kết cấu tủ điện phân phối chính: bảo vệ ngắn mạch cho tủ MSB/DB công suất lớn, nơi cần khả năng cắt cao mà không cần bảo trì thường xuyên như MCCB.
Cơ khí & động cơ công suất lớn: dùng cầu chì gM phối hợp với contactor và relay nhiệt để bảo vệ mạch khởi động động cơ chịu dòng inrush cao.
Dệt may: mạch cấp nguồn cho máy nén khí trung tâm, động cơ công suất lớn cần bảo vệ chọn lọc (discrimination) với các cầu chì hạ dòng phía sau.
Xử lý nước: tủ điện trạm bơm công suất lớn dùng cầu chì làm bảo vệ chính trước aptomat nhánh.
Logistics & kho vận: hệ thống cẩu trục, băng tải công suất lớn cần cầu chì có khả năng cắt cao để bảo vệ khi ngắn mạch đầu nguồn.

Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

Chọn đúng đặc tuyến gG hay gM theo loại tải. Dùng cầu chì gG cho mạch động cơ dễ bị nhảy khi khởi động do dòng inrush cao, gây gián đoạn sản xuất không cần thiết. Mạch động cơ nên dùng gM phối hợp relay nhiệt riêng để bảo vệ quá tải.
Kiểm tra khả năng cắt (breaking capacity) đủ với dòng sự cố lớn nhất tại điểm lắp. Cầu chì có khả năng cắt thấp hơn dòng ngắn mạch thực tế tại điểm lắp có thể vỡ thân, gây nguy hiểm thay vì bảo vệ. Cần tính dòng ngắn mạch theo sơ đồ một sợi trước khi chọn cầu chì.
Đảm bảo tính chọn lọc (discrimination) giữa các cấp bảo vệ. Nếu cầu chì đầu nguồn và cầu chì nhánh có tỉ lệ dòng định mức quá gần nhau, sự cố ở nhánh có thể làm nhảy luôn cầu chì đầu nguồn, gây mất điện diện rộng không cần thiết.
Không trộn lẫn cỡ thân khác nhau trong cùng đế cầu chì. Mỗi cỡ thân NH có kích thước lưỡi dao và khoảng cách tiếp xúc riêng. Cố lắp cầu chì sai cỡ vào đế không khớp gây tiếp xúc kém, phát nhiệt tại điểm nối.
Thay cả bộ ba pha cùng lúc khi một cầu chì bị đứt. Chỉ thay pha bị đứt trong khi hai pha còn lại đã cũ, gần hết tuổi thọ dễ dẫn đến mất cân bằng đặc tính cắt giữa ba pha, ảnh hưởng độ tin cậy bảo vệ về sau.

Vì sao nhà máy FDI chọn BAMBUMRO

Cầu chì HRC là lớp bảo vệ cuối trước khi sự cố ngắn mạch lan ra cả tủ điện chính. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

Câu hỏi thường gặp về cầu chì hrc

Cầu chì HRC gG và gM khác nhau ở điểm nào?

gG là loại bảo vệ chung, tác động với cả quá tải và ngắn mạch, dùng cho cáp và mạch thông thường. gM chuyên bảo vệ mạch động cơ, chịu được dòng khởi động cao trong thời gian ngắn mà không đứt.

Cầu chì HRC có thể thay thế MCCB không?

Không hoàn toàn thay thế được vì cầu chì chỉ bảo vệ một lần rồi phải thay mới, trong khi MCCB có thể đóng cắt lại nhiều lần. Cầu chì thường dùng khi cần khả năng cắt cao với chi phí thấp hơn MCCB cùng cấp.

Làm sao biết cầu chì HRC đã đứt hay chưa?

Một số dòng có chỉ thị trạng thái (indicator pin) bật lên khi đứt, hoặc dùng đồng hồ đo thông mạch để kiểm tra trực tiếp trước khi thay thế.

BAMBUMRO có cung cấp cầu chì HRC theo đúng cỡ thân đang dùng tại nhà máy không?

Có. Gửi mã hoặc ảnh cầu chì hiện hữu, BAMBUMRO xác định đúng cỡ thân NH và đặc tuyến phù hợp để thay thế tương thích, kèm CO/CQ.

Báo giá và đặt hàng

Gửi danh mục quy cách hoặc bản vẽ để nhận báo giá trong vòng 4 giờ làm việc. Hotline 0902 506 009 (tiếng Việt) · 09.3465.1000 (tiếng Hàn) · Email info@bambumro.com. Chưa rõ quy cách? Để lại số điện thoại ở form phía trên để kỹ thuật gọi lại tư vấn chọn đúng cỡ.
