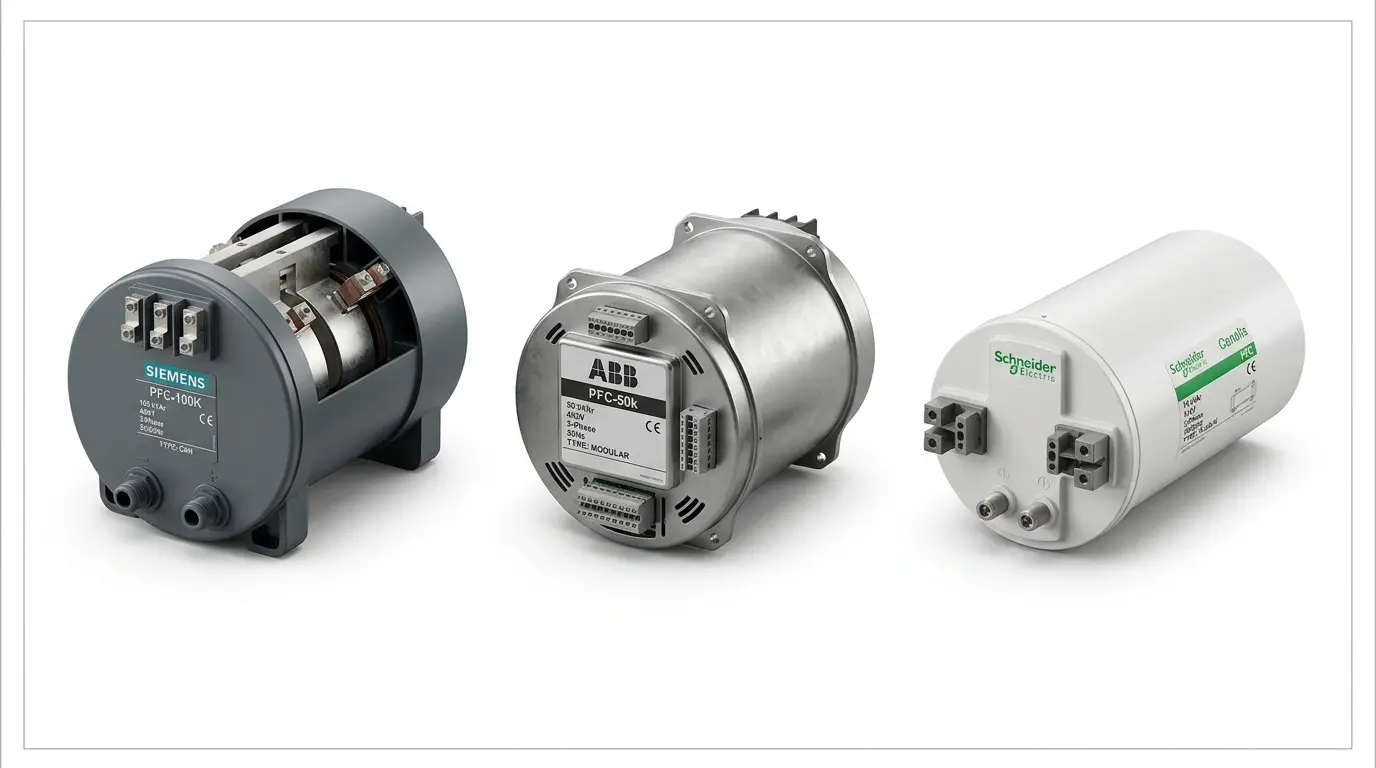

Tụ bù công suất

Tụ bù công suất là thiết bị bù công suất phản kháng trong hệ thống điện nhà máy, giúp nâng hệ số công suất cos phi lên gần 1, tránh bị điện lực phạt tiền công suất phản kháng và giảm tổn thất trên đường dây nội bộ. BAMBUMRO cung cấp tụ bù hạ thế 3 pha dải công suất kVAr theo nhu cầu bù, phù hợp lắp trong tủ tụ bù tự động có bộ điều khiển APFC hoặc đấu cố định cho tải ổn định. Hàng có sẵn kèm tư vấn tính dung lượng bù theo hóa đơn điện thực tế.

Tụ bù công suất là gì? Cấu tạo và nguyên lý làm việc

Tụ bù công suất tích trữ và phóng năng lượng điện theo chu kỳ dòng điện xoay chiều, sinh ra dòng điện phản kháng ngược pha với dòng phản kháng do động cơ, biến áp tiêu thụ, nhờ đó triệt tiêu bớt lượng công suất phản kháng lấy từ lưới điện. Vật liệu điện môi bên trong quyết định tuổi thọ và khả năng chịu quá tải của tụ.

Dòng tụ phổ biến hiện nay dùng màng polypropylene kim loại hóa tự phục hồi (self-healing) — khi có điểm yếu về điện môi bị đánh thủng cục bộ, lớp kim loại hóa tự bốc hơi tại điểm đó và cách ly sự cố mà không làm hỏng cả tụ, khác với tụ dầu kiểu cũ dễ nổ khi quá áp.

Thông số kỹ thuật và quy cách cung cấp

Tiêu chuẩn tham chiếu

• IEC 60831-1 – Tụ bù công suất tự phục hồi, hạ thế, yêu cầu chung
• IEC 60831-2 – Thử nghiệm tụ bù công suất tự phục hồi
• IEC 61439 – Áp dụng cho tủ tụ bù lắp cùng hệ thống đóng cắt hạ thế
• TCVN tương đương IEC 60831 áp dụng cho thiết bị lắp tại Việt Nam

Ứng dụng trong nhà máy FDI

• Cơ khí có nhiều động cơ: nhà máy dùng nhiều động cơ bơm, quạt công suất lớn có hệ số công suất thấp, cần tụ bù để tránh bị phạt cos phi.
• Dệt may: hệ thống máy dệt, máy nén khí trung tâm tiêu thụ công suất phản kháng lớn, lắp tụ bù tự động theo tải vận hành.
• Thực phẩm & kho lạnh: hệ thống máy nén lạnh chạy liên tục cần tụ bù ổn định để giảm tổn thất điện năng trên đường dây nội bộ.
• Điện tử & SMT: tải phi tuyến từ biến tần, bộ nguồn switching cần xem xét lọc sóng hài trước khi lắp tụ bù để tránh cộng hưởng.
• Logistics & kho vận: hệ thống cẩu trục, băng tải công suất lớn dùng tụ bù giảm dòng phản kháng, tăng công suất khả dụng cho phụ tải khác.

Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

• Tính dung lượng bù theo hóa đơn điện thực tế, không ước lượng. Bù thiếu không đạt hệ số cos phi mục tiêu, bù thừa gây quá bù (leading power factor) làm tăng điện áp và có thể bị phạt ngược. Nên tính từ số liệu công suất phản kháng trên hóa đơn điện 3-6 tháng gần nhất.
• Kiểm tra sóng hài trước khi lắp tụ bù cho tải có biến tần. Tải phi tuyến từ biến tần, bộ chỉnh lưu có thể gây cộng hưởng với tụ bù, làm tụ quá tải nhiệt và hỏng sớm. Trường hợp này cần tụ bù có cuộn kháng lọc sóng hài đi kèm.
• Chọn điện áp định mức tụ đúng với điện áp lưới thực tế. Lắp tụ định mức 415V vào lưới có điện áp cao hơn thường xuyên sẽ làm giảm tuổi thọ tụ đáng kể. Nên chọn tụ có điện áp định mức dư khoảng 5-10% so với điện áp danh định của lưới.
• Ưu tiên tụ bù tự động (APFC) cho tải biến động nhiều trong ngày. Tụ bù cố định không phù hợp nhà máy có tải thay đổi theo ca sản xuất, dễ gây quá bù vào giờ tải thấp. Tủ tụ bù tự động với bộ điều khiển nhiều cấp bám sát tải thực tế tốt hơn.
• Kiểm tra van xả áp an toàn trước khi lắp đặt. Tụ bù không có van xả áp khi quá tải hoặc chập điện môi có nguy cơ nổ gây nguy hiểm cho người vận hành tủ điện. Đây là chi tiết an toàn bắt buộc kiểm tra trước khi đưa vào sử dụng.

Vì sao nhà máy FDI chọn BAMBUMRO

Không bù công suất đúng cách, nhà máy trả tiền phạt cos phi mỗi tháng mà không hay biết. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

• One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
• VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
• Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

Câu hỏi thường gặp về tụ bù công suất

Tụ bù công suất giúp giảm tiền điện như thế nào?

Tụ bù nâng hệ số công suất cos phi lên gần 1, giúp nhà máy tránh bị điện lực phạt tiền công suất phản kháng theo quy định biểu giá điện hiện hành, đồng thời giảm tổn thất trên đường dây nội bộ.

Làm sao biết nhà máy cần bù bao nhiêu kVAr?

Dựa vào công suất phản kháng và hệ số cos phi hiện tại ghi trên hóa đơn điện, tính ra dung lượng bù cần thiết để đạt hệ số mục tiêu (thường 0.9-0.95). BAMBUMRO hỗ trợ tính sơ bộ khi khách cung cấp hóa đơn điện.

Tụ bù có phù hợp với nhà máy dùng nhiều biến tần không?

Cần cẩn trọng vì biến tần tạo sóng hài có thể cộng hưởng với tụ bù thường. Trường hợp này nên dùng tụ bù kèm cuộn kháng lọc sóng hài (detuned reactor) thay vì tụ bù thường.

BAMBUMRO có tư vấn thiết kế tủ tụ bù tự động không?

Có. Đội kỹ thuật tư vấn số cấp tụ, dung lượng từng cấp và bộ điều khiển APFC phù hợp với biến động tải thực tế của nhà máy, kèm báo giá và CO/CQ.
