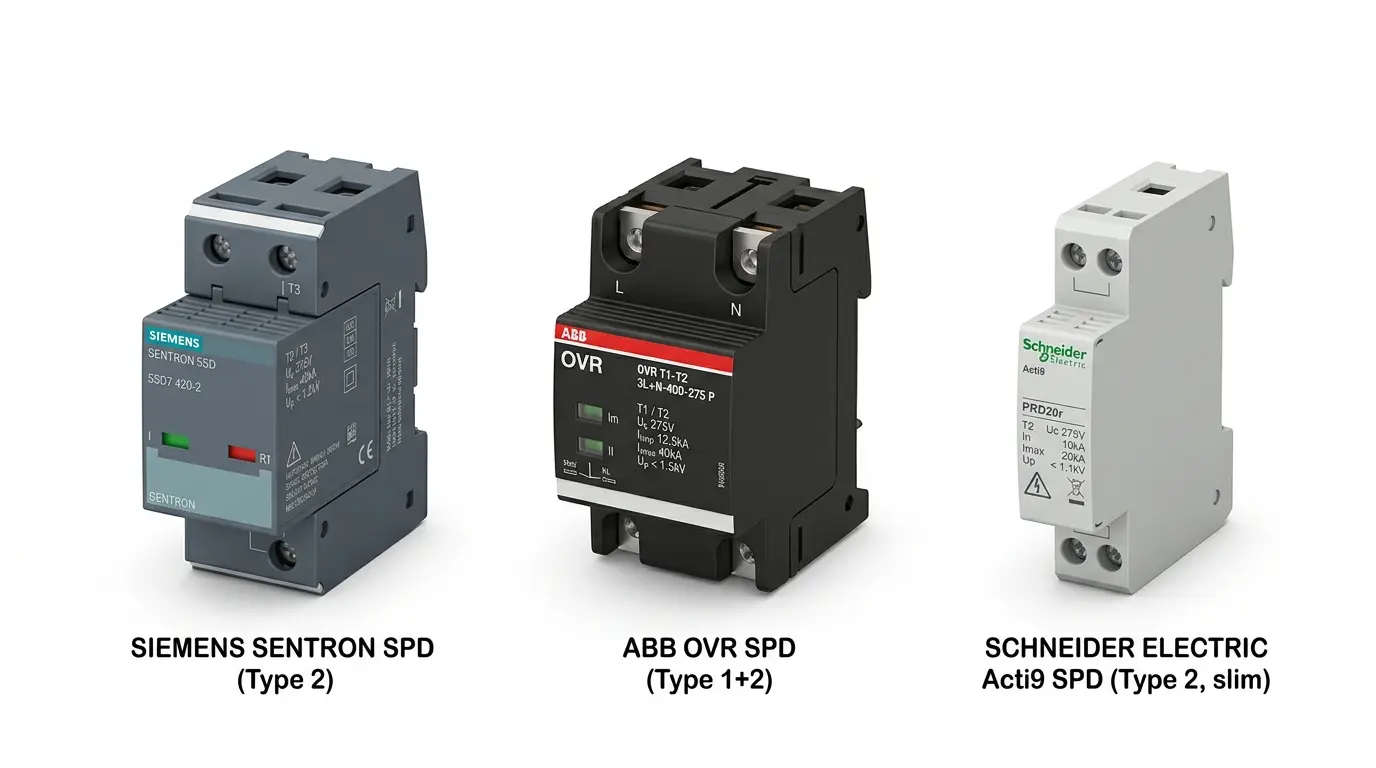

Thiết bị chống sét SPD

Thiết bị chống sét SPD (Surge Protection Device) là thiết bị bảo vệ hệ thống điện nhà máy khỏi xung điện áp đột biến do sét đánh trực tiếp hoặc lan truyền qua đường dây, giúp bảo vệ biến tần, PLC, server và các thiết bị điện tử nhạy cảm khỏi hư hỏng đột ngột. BAMBUMRO cung cấp SPD Type 1 cho tủ điện tổng có nguy cơ sét đánh trực tiếp, Type 2 cho tủ phân phối trong nhà xưởng, và Type 3 cho thiết bị đầu cuối cần bảo vệ tinh, lắp phối hợp theo tầng bảo vệ (cascading). Hàng có sẵn kèm tư vấn chọn đúng loại theo vị trí lắp đặt.

Thiết bị chống sét SPD là gì? Cấu tạo và nguyên lý làm việc

Thiết bị chống sét SPD hoạt động bằng cách chuyển hướng dòng xung sét xuống đất qua linh kiện bảo vệ (varistor MOV hoặc khe hở phóng điện) khi điện áp vượt ngưỡng cho phép, giữ điện áp còn lại trên đường dây ở mức an toàn cho thiết bị phía sau. Sau khi xung sét qua đi, SPD trở lại trạng thái cách điện bình thường.

Phân loại theo Type (Class) quyết định vị trí lắp và khả năng chịu dòng xung: Type 1 chịu được dòng xung trực tiếp lớn (dạng sóng 10/350μs), lắp ở tủ điện tổng có kim thu sét; Type 2 chịu xung lan truyền (dạng sóng 8/20μs), lắp ở tủ phân phối; Type 3 bảo vệ tinh cho thiết bị đầu cuối, luôn lắp phối hợp phía sau Type 1/2 chứ không dùng độc lập.

Thông số kỹ thuật và quy cách cung cấp

Tiêu chuẩn tham chiếu

• IEC 61643-11 – SPD đấu nối vào hệ thống điện hạ thế, yêu cầu và thử nghiệm
• IEC 62305 – Bảo vệ chống sét cho công trình (hệ thống thu sét)
• IEC 60364-5-53 – Lựa chọn và lắp đặt thiết bị chống sét trong hệ thống điện hạ thế
• TCVN 9385 – Chống sét cho công trình xây dựng, tham chiếu khi thiết kế hệ thống

Ứng dụng trong nhà máy FDI

• Kết cấu nhà xưởng & trạm điện tổng: lắp SPD Type 1 tại tủ điện tổng cho nhà xưởng có hệ thống kim thu sét, nơi nguy cơ sét đánh trực tiếp cao.
• Điện tử & SMT: lắp SPD Type 2/3 phối hợp bảo vệ dây chuyền SMT, PLC khỏi xung sét lan truyền qua đường dây cấp nguồn.
• Dữ liệu & phòng kỹ thuật: server, switch mạng cần SPD Type 3 lắp gần thiết bị đầu cuối để bảo vệ tinh sau các tầng Type 1/2.
• Xử lý nước & trạm bơm ngoài trời: hệ thống bơm, cảm biến ngoài trời dễ chịu ảnh hưởng sét lan truyền qua cáp tín hiệu dài, cần SPD phù hợp cả đường tín hiệu.
• PCCC & hệ thống báo cháy: tủ trung tâm báo cháy cần SPD bảo vệ riêng để không mất chức năng giám sát khi có sét, ảnh hưởng an toàn toàn nhà máy.

Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

• Chọn đúng Type theo vị trí lắp đặt trong hệ thống điện. Lắp SPD Type 3 độc lập ở tủ điện tổng không đủ khả năng chịu dòng xung sét đánh trực tiếp, dễ hỏng ngay lần đầu có sét lớn. Cần phối hợp đủ tầng Type 1/2/3 theo sơ đồ hệ thống.
• Kiểm tra điện áp bảo vệ Up phù hợp với thiết bị nhạy cảm phía sau. Thiết bị điện tử như PLC, biến tần thường chịu điện áp thấp hơn thiết bị công nghiệp thông thường. Chọn SPD có Up quá cao so với ngưỡng chịu đựng của thiết bị phía sau vẫn có thể để lọt xung gây hỏng.
• Đảm bảo khoảng cách phối hợp (cable length) giữa các tầng SPD. Hai tầng SPD đặt quá gần nhau trên cùng đường dây có thể không phối hợp đúng thứ tự tác động, khiến tầng bảo vệ tinh chịu quá tải trước khi tầng thô kịp cắt bớt xung.
• Kiểm tra chỉ thị trạng thái định kỳ, thay ngay khi báo hết tuổi thọ. Linh kiện varistor MOV bên trong SPD suy giảm dần sau mỗi lần chịu xung sét lớn, đến ngưỡng nào đó sẽ mất khả năng bảo vệ dù bề ngoài vẫn nguyên vẹn. Cần thay ngay khi chỉ thị chuyển sang trạng thái báo lỗi.
• Đấu dây nối đất SPD ngắn nhất có thể. Dây nối đất dài làm tăng điện cảm, giảm hiệu quả xả xung sét xuống đất đúng lúc. Nên đấu dây nối đất SPD càng ngắn và thẳng càng tốt theo khuyến cáo lắp đặt của nhà sản xuất.

Vì sao nhà máy FDI chọn BAMBUMRO

Một xung sét lan truyền không được chặn có thể hỏng cả dàn biến tần trong một lần đóng điện. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

• One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
• VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
• Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

Câu hỏi thường gặp về thiết bị chống sét spd

SPD Type 1, Type 2, Type 3 khác nhau thế nào?

Type 1 chịu dòng xung sét đánh trực tiếp, lắp ở tủ điện tổng có kim thu sét. Type 2 chịu xung lan truyền, lắp ở tủ phân phối. Type 3 bảo vệ tinh cho thiết bị đầu cuối, luôn lắp phối hợp sau Type 1/2.

Nhà xưởng không có kim thu sét có cần lắp SPD không?

Vẫn cần, vì xung sét có thể lan truyền qua đường dây điện lưới từ khu vực lân cận dù không bị sét đánh trực tiếp vào công trình. Trường hợp này thường lắp Type 2 tại tủ phân phối chính.

Làm sao biết SPD đã hết tuổi thọ và cần thay?

Hầu hết SPD có cửa sổ chỉ thị trạng thái cơ khí hoặc đèn báo chuyển màu/tắt khi linh kiện bảo vệ bên trong đã suy giảm quá ngưỡng, cần kiểm tra định kỳ và thay ngay khi phát hiện báo lỗi.

BAMBUMRO có tư vấn chọn SPD phù hợp theo sơ đồ điện nhà máy không?

Có. Gửi sơ đồ một sợi và vị trí các tủ điện, BAMBUMRO tư vấn số tầng SPD cần lắp và loại Type phù hợp từng vị trí, kèm báo giá và CO/CQ.
