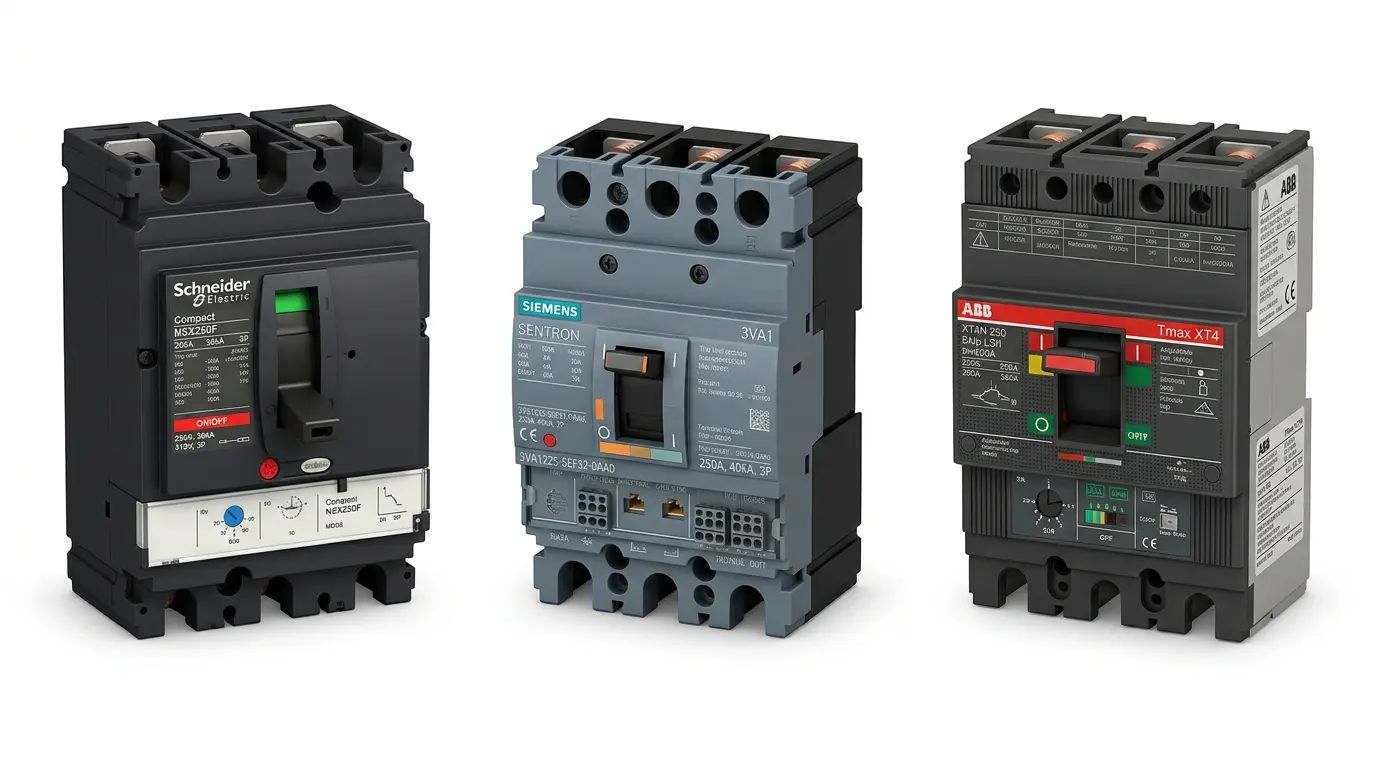

Cầu dao tổng MCCB

Cầu dao tổng là thiết bị đóng cắt và bảo vệ đặt ở vị trí đầu nguồn của tủ điện tổng, chịu trách nhiệm ngắt toàn bộ hệ thống khi xảy ra ngắn mạch hoặc quá tải nghiêm trọng. Về mặt kỹ thuật, đây chính là MCCB (Molded Case Circuit Breaker) — khác với MCB dùng cho tải nhỏ, MCCB có dòng định mức và khả năng cắt ngắn mạch lớn hơn nhiều, phù hợp làm thiết bị tổng. BAMBUMRO cung cấp MCCB từ dòng nhỏ cho tủ phân phối tầng đến dòng lớn cho trạm biến áp, đủ chủng loại 3 pha và 4 pha, có sẵn tại kho TP.HCM, giao trong ngày cho các khu công nghiệp phía Nam.

Cầu dao tổng MCCB là gì? Cấu tạo và nguyên lý làm việc

Cầu dao tổng MCCB có cấu tạo dạng khối nhựa cách điện đúc liền (molded case), bên trong tích hợp cơ cấu tiếp điểm, buồng dập hồ quang và cơ cấu nhả quá dòng. Khi dòng điện vượt ngưỡng cài đặt do ngắn mạch hoặc quá tải, cơ cấu nhả tác động cắt cả ba (hoặc bốn) pha đồng thời, bảo vệ dây dẫn và thiết bị phía sau khỏi hư hỏng do nhiệt và lực điện động.

Điểm phân biệt quan trọng nhất khi chọn MCCB là dòng cắt ngắn mạch (Icu/Ics) phải lớn hơn dòng ngắn mạch thực tế tại điểm lắp đặt, không chỉ dựa vào dòng định mức (In). Ngoài ra cần chọn đúng loại cơ cấu bảo vệ — nhiệt-từ (thermal-magnetic) cho ứng dụng thông thường hoặc relay điện tử (LSI/LSIG) khi cần chọn lọc bảo vệ (selectivity) giữa các cấp tủ điện.

Thông số kỹ thuật và quy cách cung cấp

Tiêu chuẩn tham chiếu

• IEC 60947-2 – Cầu dao/aptomat khối (MCCB) hạ thế
• TCVN 6592-2 – Tiêu chuẩn Việt Nam tương đương IEC 60947-2
• IEC 60947-1 – Quy định chung cho khí cụ điện hạ thế
• JIS C 8201-2-2 – Tiêu chuẩn Nhật cho MCCB, áp dụng cho máy nhập từ Nhật

Ứng dụng trong nhà máy FDI

• Điện tử & SMT: bảo vệ tủ điện tổng cấp nguồn cho dây chuyền SMT, cần độ tin cậy cao và ít nhiễu khi đóng cắt.
• Cơ khí chính xác & CNC: đặt đầu nguồn tủ điện phân phối cho khu vực máy CNC, máy ép, cần dòng cắt đủ lớn cho tải động cơ khởi động.
• Thực phẩm & dược: bảo vệ tủ điện tổng khu vực sản xuất yêu cầu vận hành liên tục, hạn chế mất điện do trip nhầm.
• Kho vận & logistics: đóng cắt tổng cho hệ thống chiếu sáng, băng tải, xe nâng sạc điện trong nhà kho lớn.
• Xử lý nước & HVAC: bảo vệ đầu nguồn tủ điện bơm, tủ điều khiển chiller, nơi tải thay đổi liên tục theo chu kỳ vận hành.

Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

• Chọn đúng dòng cắt ngắn mạch (Icu) theo điểm lắp đặt. Nhiều nhà máy chỉ nhìn dòng định mức mà bỏ qua Icu, dẫn đến MCCB không cắt kịp khi ngắn mạch thực tế lớn hơn khả năng cắt, gây cháy nổ tủ điện. Cần tính dòng ngắn mạch tại điểm lắp trước khi chọn model.
• Phối hợp chọn lọc (selectivity) giữa các cấp bảo vệ. MCCB tổng và các MCCB nhánh phải phối hợp để khi sự cố ở nhánh, chỉ MCCB nhánh đó cắt, không cắt cả tủ tổng. Bỏ qua bước này khiến toàn nhà máy mất điện chỉ vì lỗi một dây chuyền nhỏ.
• Xác định đúng cơ cấu bảo vệ theo tính chất tải. Tải có dòng khởi động lớn như động cơ, máy nén cần chỉnh ngưỡng cắt từ (magnetic) cao hơn để tránh nhảy giả khi khởi động, trong khi tải nhạy cần relay điện tử để chỉnh chính xác đường cong bảo vệ.
• Kiểm tra khung (frame size) trước khi thay thế. MCCB cùng dòng định mức nhưng khác khung sẽ khác kích thước lắp đặt và khả năng cắt. Thay nhầm khung nhỏ hơn bản vẽ gốc làm giảm dòng cắt thực tế của cả tủ điện.
• Tính đến dải nhiệt độ và độ cao lắp đặt. MCCB thường được hiệu chuẩn ở 40°C tiêu chuẩn; lắp trong tủ kín, nhiệt độ môi trường cao cần derating dòng định mức theo catalogue nhà sản xuất để tránh nhảy sớm hoặc quá nhiệt tiếp điểm.

Vì sao nhà máy FDI chọn BAMBUMRO

Tủ điện tổng ngừng hoạt động vì MCCB sai dòng cắt sẽ kéo cả dây chuyền sản xuất dừng theo. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

• One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
• VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
• Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

Câu hỏi thường gặp về cầu dao tổng mccb

MCCB và MCB khác nhau ở điểm nào?

MCB (Miniature Circuit Breaker) dùng cho tải nhỏ, dòng định mức thường dưới 125A và không chỉnh được ngưỡng bảo vệ. MCCB (Molded Case Circuit Breaker) có dòng định mức lớn hơn nhiều, một số dòng cho phép chỉnh dòng cắt, phù hợp làm cầu dao tổng đầu nguồn.

Làm sao chọn đúng dòng định mức cầu dao tổng?

Dòng định mức MCCB tổng phải lớn hơn tổng dòng tải tính toán của tủ điện, có thêm hệ số dự phòng cho mở rộng phụ tải sau này. Nên đối chiếu với công suất máy biến áp hoặc máy phát cấp nguồn cho tủ.

MCCB có cần bảo trì định kỳ không?

Có. Cần kiểm tra lực siết đầu cực, vệ sinh bụi và thử tác động cơ cấu nhả định kỳ theo khuyến cáo nhà sản xuất, đặc biệt với MCCB đóng cắt thường xuyên hoặc lắp ở môi trường nhiều bụi, độ ẩm cao.

BAMBUMRO có báo giá MCCB theo dự án tủ điện không?

Có. BAMBUMRO nhận bản vẽ single line diagram, tư vấn chọn dòng định mức và dòng cắt phù hợp, báo giá trọn gói kèm CO/CQ, hỗ trợ giao hàng đúng tiến độ lắp đặt tủ điện cho nhà máy FDI.
