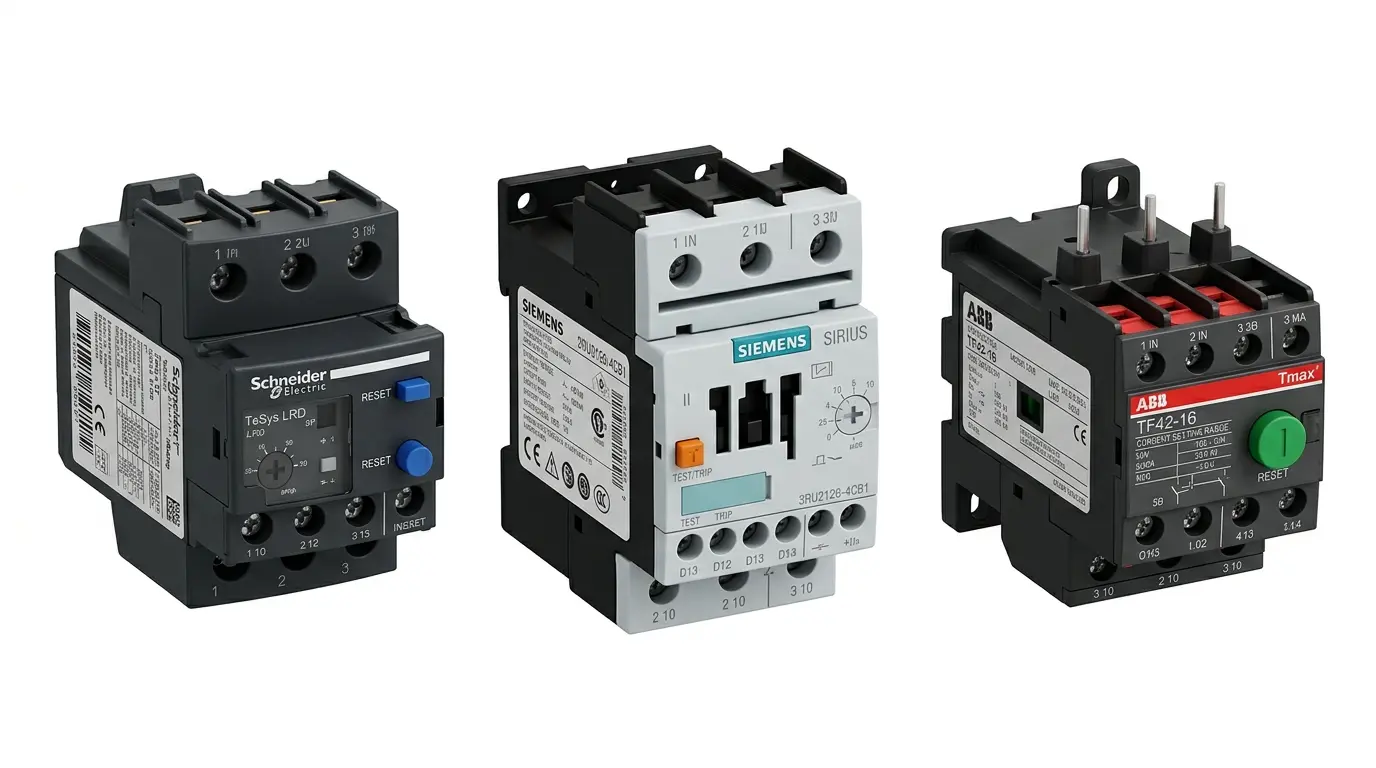

Rơ le nhiệt

Rơ le nhiệt là thiết bị bảo vệ động cơ điện khỏi hư hỏng do quá tải kéo dài — khác với cầu chì hay MCCB vốn bảo vệ ngắn mạch tức thời, rơ le nhiệt tác động chậm theo thời gian dựa trên dòng điện thực tế qua động cơ. Thiết bị thường được lắp trực tiếp dưới công tắc tơ trong mạch khởi động động cơ (starter), cho phép chỉnh dòng ngắt trong một dải phù hợp dòng định mức motor. BAMBUMRO cung cấp rơ le nhiệt từ dải dòng nhỏ cho motor bơm, quạt đến dải dòng lớn cho động cơ băng tải, máy nén, có sẵn tại kho TP.HCM.

Rơ le nhiệt là gì? Cấu tạo và nguyên lý làm việc

Rơ le hoạt động dựa trên nguyên lý giãn nở nhiệt không đều của phiến lưỡng kim (bimetal) khi có dòng điện chạy qua. Khi dòng vượt ngưỡng chỉnh đặt trong thời gian đủ dài, phiến lưỡng kim cong đủ mức để tác động cơ cấu cắt tiếp điểm phụ, gửi tín hiệu ngắt cuộn hút công tắc tơ, dừng động cơ trước khi cuộn dây bị cháy do quá nhiệt.

Điểm phân biệt quan trọng nhất khi chọn rơ le là dải dòng chỉnh đặt (setting range) phải bao trùm dòng định mức thực tế của động cơ, và loại đặc tính khởi động (class 10, 20, 30) phải phù hợp thời gian khởi động — Class 10 cho khởi động nhanh thông thường, Class 20/30 cho động cơ tải nặng, khởi động chậm như máy nén, băng tải dài.

Thông số kỹ thuật và quy cách cung cấp

Tiêu chuẩn tham chiếu

• IEC 60947-4-1 – Contactor và bộ khởi động động cơ, bao gồm rơ le bảo vệ quá tải
• IEC 60255 – Yêu cầu chung cho rơ le bảo vệ (áp dụng phần cơ cấu đo lường)
• TCVN 6592-4-1 – Tiêu chuẩn Việt Nam tương đương IEC 60947-4-1
• JIS C 8325 – Tiêu chuẩn Nhật cho rơ le, dùng cho dây chuyền nhập từ Nhật

Ứng dụng trong nhà máy FDI

• Cơ khí chính xác & CNC: bảo vệ động cơ trục chính, động cơ bơm dầu thủy lực khỏi quá tải khi dao cắt bị kẹt.
• Xử lý nước: bảo vệ động cơ bơm nước thải, bơm chìm hoạt động liên tục, dễ bị nghẹt cánh bơm gây quá dòng.
• HVAC: bảo vệ động cơ quạt, máy nén chiller khỏi quá tải khi lưới điện sụt áp hoặc tải khí thay đổi.
• Bao bì & in ấn: bảo vệ động cơ trục cuộn, motor kéo màng trong dây chuyền đóng gói tốc độ cao.
• Kết cấu nhà xưởng: bảo vệ động cơ cầu trục, tời nâng — hạng mục yêu cầu ngắt an toàn khi motor bị kẹt tải.

Tiêu chí chọn đúng ngay từ lần đặt hàng đầu tiên

• Chỉnh dòng đúng theo dòng định mức thực tế của motor (In). Nhiều tủ điện chỉnh rơ le theo dòng công suất danh nghĩa trên nhãn tủ thay vì dòng ghi trên tem động cơ thực tế, dẫn đến bảo vệ quá tải hoặc quá nhạy gây nhảy giả khi khởi động.
• Chọn đúng class bảo vệ theo thời gian khởi động động cơ. Motor bơm, quạt nhỏ khởi động nhanh dùng Class 10 là đủ; động cơ tải nặng như máy nghiền, băng tải dài khởi động 15–20 giây cần Class 20/30, nếu dùng nhầm Class 10 sẽ nhảy ngay khi khởi động.
• Kiểm tra bù nhiệt độ môi trường khi tủ điện đặt ngoài trời. Rơ le tiêu chuẩn được hiệu chuẩn ở nhiệt độ môi trường tham chiếu; tủ điện đặt trong phòng máy nóng hoặc ngoài trời nắng gắt cần dòng có bù nhiệt độ để tránh nhảy sớm hoặc sai lệch bảo vệ.
• Không bỏ qua chức năng bảo vệ mất pha. Mất một pha khi động cơ đang chạy làm dòng hai pha còn lại tăng vọt, dễ cháy cuộn dây nếu rơ le không có chức năng phát hiện mất pha. Với động cơ công suất lớn, nên chọn dòng có tích hợp bảo vệ này.
• Đối chiếu kiểu lắp trước khi đặt hàng. Rơ le lắp trực tiếp (direct mounting) chỉ tương thích đúng dòng công tắc tơ cùng hãng, cùng khung. Đặt nhầm model không khớp chân cắm sẽ phải đấu dây rời, mất thời gian thi công và giảm độ tin cậy tiếp xúc.

Vì sao nhà máy FDI chọn BAMBUMRO

Một rơ le nhiệt chỉnh sai dòng có thể để cháy cả cuộn dây động cơ trước khi ai kịp phát hiện. Đó là lý do các nhà máy FDI phía Nam gom danh mục này về một đầu mối.

• One Source. Toàn bộ danh mục MRO về một hợp đồng, một hóa đơn, một báo cáo — thay cho hàng chục đơn hàng giá trị thấp mỗi tháng.
• VMI Digital. Đặt ngưỡng min–max theo mức tiêu thụ thật của nhà máy và bổ sung trước khi hết, không phải đặt hàng khẩn giữa ca.
• Zero Interruption. Hàng tiêu chuẩn sẵn kho TP.HCM, giao trong ngày cho VSIP, Sóng Thần, Amata, Long Thành, Nhơn Trạch, Long Hậu. Hỗ trợ song ngữ Việt – Hàn.

Câu hỏi thường gặp về rơ le nhiệt

Rơ le nhiệt có thay thế được MCCB hay MCB không?

Không. Rơ le chỉ bảo vệ quá tải chậm cho động cơ, không có khả năng cắt ngắn mạch tức thời. Mạch động cơ tiêu chuẩn luôn cần kết hợp MCCB/MCB (bảo vệ ngắn mạch) với rơ le (bảo vệ quá tải).

Làm sao biết rơ le nhiệt đã nhảy do quá tải thật hay do chỉnh sai?

Kiểm tra dòng thực tế qua ampe kìm khi motor chạy, so với mức đã chỉnh trên rơ le. Nếu dòng thực tế thấp hơn mức chỉnh mà vẫn nhảy, có thể do class bảo vệ chưa phù hợp hoặc cơ cấu lưỡng kim đã lão hóa.

Rơ le nhiệt có cần bảo trì định kỳ không?

Có. Cần kiểm tra lực bấm nút reset, vệ sinh bụi bám trên cơ cấu lưỡng kim và thử tác động định kỳ, đặc biệt trong môi trường nhiều bụi kim loại hoặc độ ẩm cao dễ ảnh hưởng độ chính xác chỉnh đặt.

BAMBUMRO có tư vấn chọn rơ le nhiệt theo công suất động cơ không?

Có. BAMBUMRO tiếp nhận thông số động cơ (công suất, dòng định mức, thời gian khởi động) để tư vấn đúng dải chỉnh và class bảo vệ, báo giá kèm CO/CQ, giao hàng nhanh cho khu công nghiệp phía Nam.
